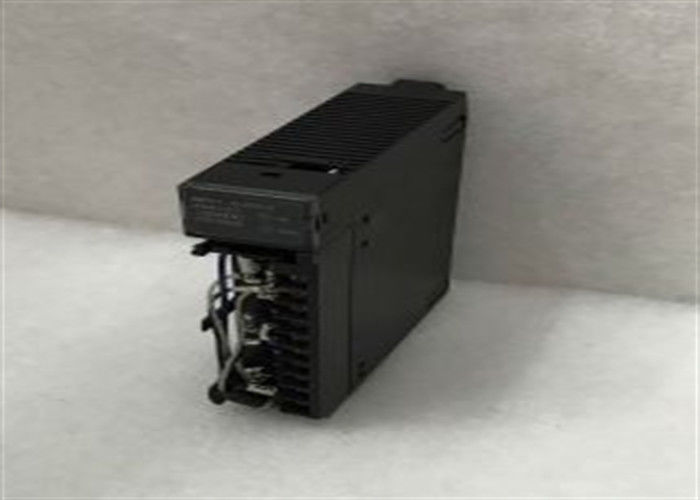

GE FANUCIC693CPU313SERIE 90-30 PROGRAMMABLE LOGIC CONTROLLER
Ttechnische specificaties voor IC693CPU313
Vervaardiger GE Fanuc
Serie Serie 90-30
Productbeschrijving Ingebedde CPU-basisplaat
Deelnummer IC693CPU313
Aantal I/O-slots Vijf (5)
Productsoort Baseplate met ingebedde CPU
Aantal splitsingen voor stroomvoorziening Eén (1)
Uitbreidingsbasisplaat slot Geen
Aantal slots 5
CPU-type Turbo-CPU
Gebruikersgeheugen 12 Kbytes
Operatietemperatuur 32 tot 140 graden Fahrenheit
Verwerker type 80188
Aantal havens 1
Typische scan snelheid 0,6 ms per 1K van Boolean logica
Processor type 80188 Processor
Processorsnelheden 10 MHz
Processorsnelheid 10 MHz
Uitbreidbaar Geen
Status van de levenscyclus van het product* Uitgestoten/verouderd
Discrete inputpoints - %I 160 (maximaal - gecombineerde inputs + outputs)
Discrete outputpoints - %Q 320 (maximaal - gecombineerde inputs + outputs)
Analoog Input - %AI 64 woorden
Analoge uitgangen - %AQ 32 woorden
Ingebouwde seriële poorten 1 (gebruikt connector op PLC stroomtoevoer). Ondersteunt SNP slaven en SNP-X slaven protocollen
Stroombelasting: 410 mA
Busspanning: +5VDC
Over IC693CPU313
De IC693CPU313 is een basisplaat met ingebouwde turbo CPU van GE Fanuc's serie 90-30 Programmable Logic Controller (PLC)
De in deze module ingebedde CPU is geclassificeerd als Turbo CPU met een typische scan snelheid van 0,6 ms per 1K Booleanse logica.
Daarnaast heeft de IC693CPU313 een maximaal gebruikersgeheugen van 12 KB (6Kbytes vóór release 7).
De IC693CPU313-processor is 80188 met een verwerkingssnelheid van 10 MegaHertz.
Het systeem is ook in staat om: (i) %I inputpunten en (ii) 160 (maximaal - gecombineerde output + inputpunten) %Q outputpunten.
met 64 woorden voor analoge input en 32 woorden voor analoge output.
De IC693CPU313 is een niet uitbreidbare basisplaat met CPU en ondersteunt geen PCM- en CCM-modules.
Deze unit ondersteunt de SNP- en SNP-X slavenprotocollen.
schakelregisterinstructies en timer- en telinstructies.
De IC693CPU313 heeft een laadstroom van 430 MA @ 5VDC voedingsspanning.
Daarnaast is er een supercapacitor of een hoogladingcapacitor geïnstalleerd in de basisplaat die
Deze condensator neemt het over wanneer de stroomvoorziening wordt verwijderd of wanneer
Optioneel EPROM en EEPROM kunnen ook worden gebruikt voor een veiligere gegevensopslag
dat geen energie nodig heeft om zijn inhoud te herstellen.
De GE Fanuc IC693CPU313 baseplate is een 5-slot baseplate in de GE Series 90-30 productlijn met een ingebouwde CPU.
De serie 90-30 basisplaten zijn gebouwd om afzonderlijke CPU-modules te huisvesten, maar de IC693CPU313 basisplaat wordt geleverd met zijn Turbo
Deze basisplaat kan worden gebruikt om een verscheidenheid van serie 90-30 PLC of programmeerbare logica te maken
de besturingssystemen door verbinding met andere PLC-componenten van de GE-serie 90-30, zoals optie-modules en verschillende soorten
Het is echter niet compatibel met CCM- en PCM-apparaten.
CPU is een 80188 processor die werkt met een snelheid van 10 MegaHertz.
voor de basisplaten die vóór Release 7 zijn vervaardigd en het is 12 KB voor de basisplaten die in
Release 7 en verder.
De GE Fanuc serie 90-30 IC693CPU313 5-slot basisplaat met een ingebouwde Turbo CPU werkt een temperatuur tussen 32
Het wordt geleverd met 1 poort die de SNP en SNP-X slavenprotocollen ondersteunt.
Naast de 5 slots die verschillende optie modules herbergen, is er ook een andere optie.
De IC693CPU313 baseplaat heeft een extra slot aan de linkerkant die niet is genummerd zoals de andere slots en die alleen wordt gebruikt voor
De IC693CPU313 baseplaat ondersteunt RAM en kan ook EPROM en EEPROM voor
specifieke toepassingen.
