GE FANUCIC693CPU352Typische scansnelheid van 0,22 ms per 1K logica
Technische specificaties voor IC693CPU352
Merk GE Fanuc
Serie Serie 90-30
Vervaardiger GE Fanuc
Deelnummer IC693CPU352
Productbeschrijving Modulaire CPU
Productsoort CPU-module
Gebruikersgeheugen 240 Kbytes
Processor type 80386EX
Compatibiliteit GE Fanuc 90-30 PLC's
Clock speed 25 megahertz
Typische scan snelheid 0,22 ms per 1K van Boolean logica
Seriële poorten 3
Processorsnelheden 25 MHz
Wiskunde-co-processor Ja
Uitbreidbaar Ja
Invoerspanning 5 Volt gelijkstroom
Aantal uitbreidingsbasisplaten Zeven (7) uitbreidingsbasisplaat; Zeven (7) externe I/O-basisplaat
Invoerstroom 910 milliampère
Discrete inputpoints - %I 2048
Werktemperatuur 0 tot 60 graden Celsius
Discrete outputpoints - %Q 2048
Analooginvoer - %AI 32,640 (maximaal)
Analoge uitgangen - %AQ 32.640 (maximaal)
Ingebouwde seriële poorten PLC stroomtoevoer Poort: Ondersteunt SNP slaven en SNP-X slaven protocollen; Poort 1 en 2: RTU slaven,
SNP/SNPX master/slave
Timers / tellers > 2000
Onderbrekingen
Schakelregister Ja
Floating Point Math: Ja, op hardware gebaseerd (ingebouwde wiskundige coprocessor)
Stroombelasting: 890 mA
Over IC693CPU352

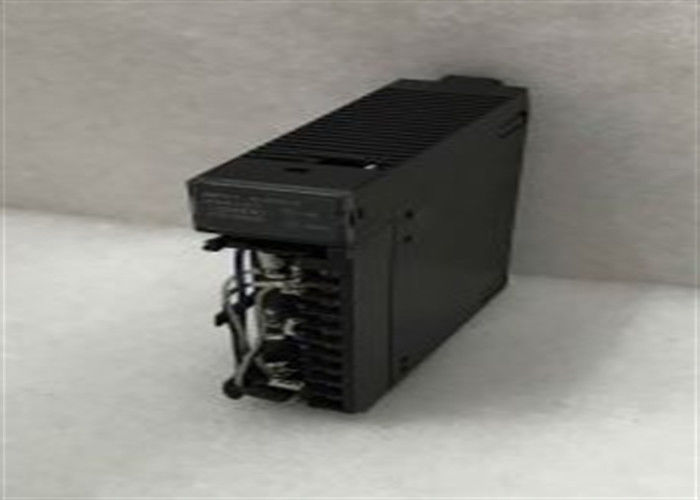

De IC693CPU352 is een module Processor module die deel uitmaakt van GE Fanuc's Series 90-30 Programmable Logic Controller (PLC).
Deze controller is een single slot CPU module die wordt gemonteerd op een CPU baseplate en ondersteunt communiceren tot zeven (7) I / O
uitbreiding en/of Remote I/O basisplaat voor maximale I/O-capaciteit van de module.
Het IC693CPU352 voorpaneel is voorzien van SNP LED-indicator, P1 en P2 LED-indicatoren.
Een (1) poort bevindt zich op de stroomtoevoer connector terwijl
Port 1 is een RJ45-connector en Port 2 is een 9-pin D-subconnector.
De IC693CPU352 ondersteunt Floating Point-gegevensverwerking met ingebouwde coprocessor.
Deze controller kan gegevens met fractionele of decimale waarden verwerken om nauwkeuriger metingen en gegevens te leveren.
Dit kan worden gebruikt door Human Machine Interfaces (HMI) en het Supervisory Control and Data Acquisition System.
(SCADA) voor nauwkeurige gegevenslezing of gebruikt door een interne proportioneel + integraal + afgeleide (PID) controller om
meer nauwkeurige en nauwkeurige controle.
De IC693CPU352 is uitgerust met 240 Kbytes gebruikersgeheugen als deze is geladen met firmware 9.0 en 80 Kbytes voor controllers met
Deze module heeft een processorsnelheid van 25 MHz met een processortype van 80386EX en een scansnelheid van 0.22
Deze module is geconfigureerd met de LogixMaster 90-30, VersaPro of Proficy Machine.
Edition software.
De IC693CPU352 CPU is een GE Fanuc CPU module met een 80386EX processor.
De IC693CPU352 CPU kan worden geïnstalleerd in een 8-basisplatensysteem waar
Een slot wordt ingenomen door de CPU-module en de resterende 7 slots zijn uitbreidings- of externe slots.
IC693CPU352 CPU is 25 Megahertz. De scan snelheid voor de module voor 1 KB logica is meestal 0,22 milliseconden.
Het geheugen voor firmwareversies vóór Release 9.0 is 80 KB.
het gebruikersgeheugen wordt verhoogd tot 240 KB. Het beschikbare gebruikersgeheugen is afhankelijk van het geheugen dat aan het registergeheugen is toegewezen,
analoge ingangen en analoge uitgangen.
Er zijn 3 geïntegreerde seriële poorten beschikbaar op de IC693CPU352 CPU. Native ondersteuning voor SNP/SNPX slaaf en RTU slaaf
een PCM-module is echter vereist voor RTU-meesterondersteuning en een CMM-module voor CMM
De huidige vereiste van de IC693CPU352 CPU bij 5 volt gelijkstroominvoerspanning is 910 milliampère.
De warmteafvoer voor de IC693CPU352 CPU is 4,55 Watt.
op de voorzijde van de IC693CPU352 CPU een schakelaar is aangebracht om de modus "Run" of "Stop" te selecteren. LED-indicatoren voor SNR,
Port 1 en Port 2 zijn ook aan de voorzijde van de IC693CPU352 CPU.
De CPU-firmware wordt via poort 1 op het flashgeheugen geladen met behulp van de laddersoftware die bij de
Firmware-upgrade kit.
