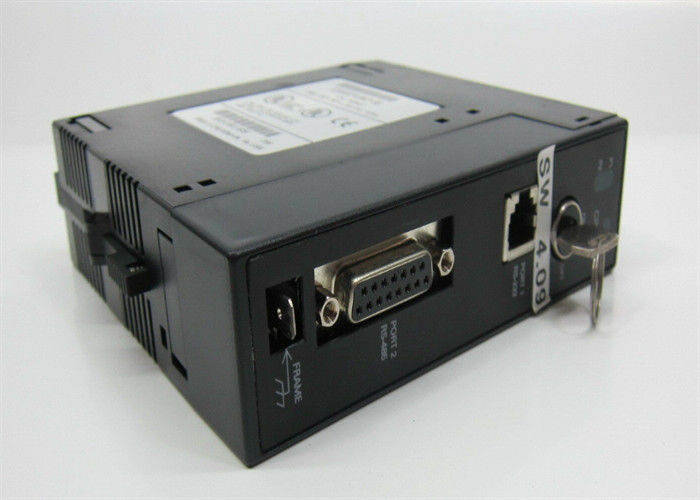

GE FANUC IC693CPU363 TYPICAL SCAN RATE SERIES 90-30 PROCESSORModule
Technische specificaties voor IC693CPU363
Serie Serie 90-30
Bergingstemperatuur -40 tot 85 graden Celsius (-40 tot 185 graden Fahrenheit)
Operatietemperatuur 0 tot 60 graden Celsius (32 tot 140 graden Fahrenheit)
Aantal Ethernet-poorten N/A
Type geheugen opslag RAM en Flash
Typische scansnelheid 0,22 milliseconden per 1K logica (booleaanse contacten)
Seriepoort RS-485 (via stroomtoevoer)
Vermogenbehoefte 890 ampère van +5 VDC-toevoer
Registergeheugen 240 kilobyte
CPU-type CPU-module met één slot
Gebruikersgeheugen 240K Bytes
Deelnummer IC693CPU363
Merk GE Fanuc
Productsoort CPU-module
Compatibiliteit GE Fanuc 90-30 PLC's
Seriële poorten 3
Clock speed 25 megahertz
Microprocessor 80386EX
Discrete inputs 2048
Discrete uitgangen 2048
Over IC693CPU360
De IC693CPU360 is een programmable logic controller (PLC) module van de GE Fanuc 90-30 serie.
De module is in wezen een centrale verwerkingseenheid (CPU) met als primaire functie het uitvoeren van de
Deze processor is uitgerust met een 80386EX
een microprocessor met een processorsnelheid van 25 MegaHertz bij een typische scansnelheid van 0,22 ms per 1K logica voor
Booleanse contacten.
Deze CPU-module wordt niet geleverd met een communicatiepoort echter, voor programmering en communicatie
Voor deze doeleinden kan de RS485-communicatiepoort op de voedingsmodule worden gebruikt.
de toegang wordt verkregen door de schommeldeur van de voedingsmodule te openen die zich aan de linkerkant van het grootste deel van de
basisplaat.
De IC693CPU360 is in staat tot acht (8) basisplaten te bedienen.
De CPU's zijn geïnstalleerd en zeven (7) basisplaten fungeren als gedistribueerde of externe I/O-systemen.
IC693CPU360 is een single-slot CPU met backplane-stroomopname van 670 milliampere van +5 VDC-toevoer.
Deze CPU heeft een totaal geheugen van 240K Bytes waar tot 2048 Discrete Input, 2048 Discrete Output, 1280
Discrete Global geheugen, 4096 interne spoelen, 256 bits van tijdelijke uitgangen.
Toegangsgeheugen (RAM) en opslagapparatuur voor flashgeheugen.
Deze controller kan worden geconfigureerd met behulp van een verscheidenheid aan programmeringssoftware.
LogicMaster90, Control, VersaPro en CIMPLICITY Machine Edition
programma's met behulp van de oudere Hand-Held Programmer (HHP).
De huidige opname van de IC693CPU360 module is 670 milliampere bij 5 Volt DC. De CPU clock speed is 25
De IC693CPU360 module neemt een enkel slot in een 8-slot basisplaat.22
Het geheugen van de registers wordt in de eerste versie van de release 9 weergegeven.
van 128 tot 16384 woorden in 128-woordstappen met Logicmaster en van 128 tot 32640 woorden in Control-versie
2.2Voor firmwareversies vóór release 9 is de registergeheugengrootte vastgesteld op 9999 woorden.
De CPU-module wordt geleverd met een enkele
geïntegreerde seriële poort die de aansluiting op de PLC-stroomtoevoer gebruikt.
