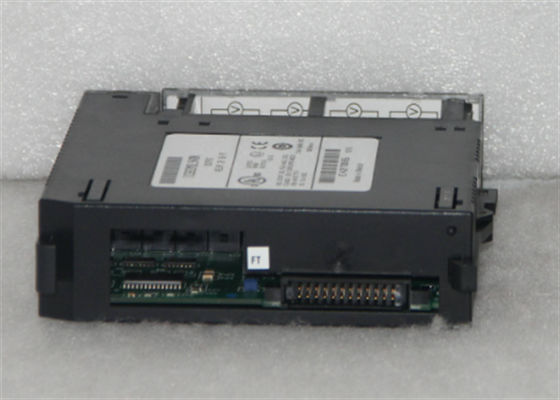

GE FANUC IC693MDL241 Typische module 0,22 ms per 1K van logica
Technische specificaties voor IC693MDL241
Merk GE Fanuc
Serie Serie 90-30
Vervaardiger GE Fanuc
Fabrikant GE Fanuc (voormalig); Emerson Automation (huidige)
Deelnummer IC693MDL241
Productbeschrijving Discrete input module
Serie Serie 90-30
Deelnummer IC693MDL241
Aantal kanalen zestien (16)
Merk GE Intelligent Platforms/GE Fanuc
Inputgroepering Eén groep van 16 inputs
Bedradingsconfiguratie Positieve / Negatieve logica
Isolatie 1500 VAC tussen veldzijde en logische zijde
Productsoort Inputmodule
Invoersignaalbereik 0-30 VAC / VDC
Invoerspanningsbereik 0 tot +30 volt DC of 0 tot +30 volt AC, 50/60 Hz
Nominale invoerspanning 24 VAC / VDC
Spanning 24 V wisselstroom
Inlaatstroom 7 mA bij nominale spanning
Nominale uitgangsspanning 24 VAC / 24 VDC
Spanning 24 V gelijkstroom
Stroomopname 80 mA @ 5 VDC wanneer alle ingangen zijn ingeschakeld; 125 mA van de geïsoleerde 24 VDC-backplanebus of de door de gebruiker verstrekte
externe voeding.
Afsluitingsresponstijd, maximaal 28 ms
Invoer 16
Op staatspanning 11,5 - 30,0 VAC / VDC
Aan- of gelijkstroomspanning 11,5 tot 30 volt
Frequentie 50/60 Hz
Afstandspanning 0-4 VAC / VDC
0 tot +4 volt wisselstroom of gelijkstroom
Invoerstroom bij een nominale spanning van 7 mA
Aanstroom maximaal 1 mA
Bij staatstroom 3,2 mA
Isolatie tussen veldzijde en logische zijde 1500 V RMS
Standaard stroom 1 mA
DC-vermogen Ja
AC-vermogen Ja
Bij responstijd, typisch 12 ms
Bij responstijd maximaal 12 ms
LED-indicatoren 16
Logische aflezing %I
Status van de levenscyclus van het product: niet langer gebruikt/verouderd
Over IC693MDL241

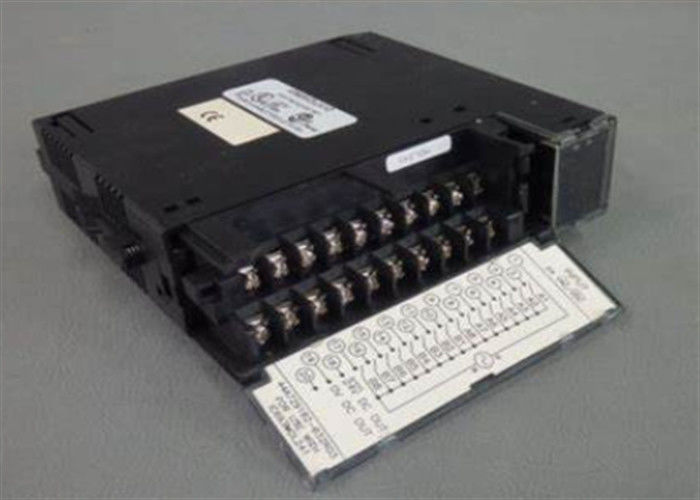

De IC693MDL241 is een discrete invoermodule uit de serie 90-30 Programmable Logic Controller (PLC).
Deze module bestaat uit zestien (16) uitgangskanalen in één uitgangsgroep met één gemeenschappelijke terminal.
Deze module ondersteunt bedrading van de modules met een spanning van 0-30 VAC of 0-30 VAC.
van binaire of aan/uit of dubbele-toestand-invoerapparaten zoals grensschakelaars, drukknopschakelaars, nabijheidsschakelaars, hulpmiddelen
De IC693MDL241 is voorzien van twee (2) rijen LED-statusindicatoren, die worden gebruikt om de
Een ingangskanaal dat actief een ingangsstroom van 7 mA bij nominale spanning ontvangt, heeft zijn
naast de LED-indicatoren worden module-inleggingen verstrekt waar een korte beschrijving of input
Deze module is compatibel met het installeren op een 5-slot of 10-slot
De ingangsspanning van de ingangskanalen is 11,5 - 30 VAC/VDC, terwijl de
De spanning buiten de stand is 0 - 4 VDC / VAC. Evenzo is de maximale On-state stroom 3,2 mA terwijl de maximale Off-state stroom
De module's On-signaal overgangsvertraging is 12 ms terwijl de Off-responstijd 28 ms bedraagt.
de module is gemeten op 80 mA @ 5 VDC wanneer alle ingangen in logische 1 toestand en 125 mA van de geïsoleerde 24 VDC backplane bus of de
externe stroomvoorziening van de gebruiker.
De IC693MDL241-module is een positieve/negatieve invoermodule vervaardigd door GE Fanuc als onderdeel van de serie 90-30 PLC
Het werkt met een nominale spanning van 24 volt AC/DC en heeft een enkele groep van 16 inlaatpunten, allemaal gelegen in een
gemeenschappelijke stroominvoerterminal: deze module is ontworpen en bestemd voor gebruik met door de bediener geleverd wisselstroom- of gelijkstroomstroom,
Het kan dus zowel positieve als negatieve logische eigenschappen hebben terwijl het in de DC-invoermodus zit.
geschikt voor een breed scala aan door de gebruiker geleverde invoer-eenheden, zoals drukknoppen, elektronische nabijheidsschakelaars en grensschakelaars.
De IC693MDL241-module wordt geleverd met een ingangsspanning tussen 0 en 30 Volt wisselstroom of gelijkstroom bij een frequentie van 50 tot 60
Hertz en een typische invoerstroom van 7 milliampere bij de nominale spanning.
en een spanning van 0 tot 4 volt wisselstroom of gelijkstroom.
De GE IC693MDL241-module wordt geleverd met een minimale aan-toestandstroom van 3,2 milliampere en een maximale uit-toestandstroom van 1
Amp, met een reactietijd van 28 milliseconden wanneer het uitgeschakeld is en een van 12 milliseconden wanneer het aan is.
Het resultaat in de tabel van de invoerstatus is Logic 1 (%I).
De GE Fanuc-systeem wordt gebruikt voor het uitvoeren van de elektrische stroom van de stroominvoer.
IC693MDL241 is voorzien van LED-aan/uit-statusindicatoren voor elk van de punten aan de bovenkant van de module.
De bovenste LED-rij is gemarkeerd van A1 tot A8 voor de punten 1 tot en met 8, terwijl de onderste
de rij is van B1 tot en met B8 voor de punten 9 tot en met 16.
