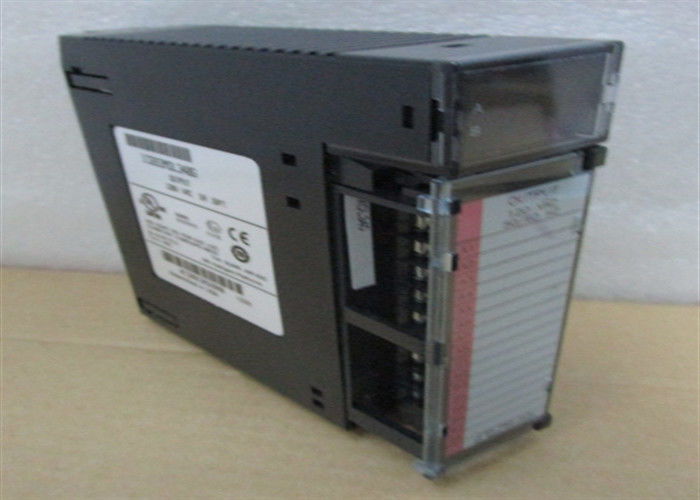

GE FANUC IC693MDL340 Discrete Output Module 16 Kanalen 85 - 132 VAC

GE FANUCIC693MDL340TYPICAL SCAN RATE SERIES 90-30 PROCESSOR MODUL



Technische specificaties voor IC693MDL340

Brandnaam	GE Fanuc
Reeks	De serie 90-30
Vervaardiging	GE Fanuc
Productbeschrijving	Discrete uitgangsmodule
Deelnummer	IC693MDL340
Aantal kanalen	Zestien (16)
Brandnaam	GE Intelligent Platforms/GE Fanuc
Aantal groepen	Twee (2)
Productsoort	Uitgangsmodule
Aantal zenders per groep	Acht (8)
Nominale spanning	120 V wisselstroom
Uitgangssignaalbereik	85-132 VAC
Uitgangsspanningsbereik	85 tot en met 132 V wisselstroom
Nominale uitgangsspanning	120 VAC
Frequentie	50 tot 60 Hz

Uitgangsstroom per punt	0.5 A
Outputs	16
Uitgangsstroom per groep	3Om 00.00 uur.
Isolatie tussen veldzijde en logicazijde	1500 V
Inrush stroom	20 A voor één cyclus
Isolatie tussen elke groep	500 V
Op reactietijd	1 ms
Max. Uitgangsspanning	1.5 V
Reactietijd voor uitschakeling	1⁄2 cyclus
Max. Uitgangslekstrom	2 mA bij 120 V wisselstroom
Isolatie	1500 volt tussen veldzijde en logicazijde; 500 volt tussen elke groep
Min. Uitgangslekstrom	1 ms
Minimale belastingstroom	50 mA
Levenscyclusstatus van het product	Uitgeschreven/verouderd





Over IC693MDL340

De IC930MDL340 is een serie 90-30 Discrete-uitgangsmodule.Deze module heeft zestien (16) uitgangskanalen met elk kanaal in staat om een uitgangsspanning van 120 VAC en een uitgangsstroom van 0 te leveren.5 A.

Deze module heeft twee (2) groepen van uitgangskanalen, waarbij elke groep elk acht (8) kanalen heeft.

De IC930MDL340 wordt doorgaans gebruikt voor het activeren van elektrische belastingen zoals relais spoelen, pilootlampen en andere elektrische apparaten met een lage nominale stroom.Het wordt gebruikt om uitvoeropdrachten uit te voeren als gevolg van de verwerking van de gedownloade gebruikerslogica naar de CPUHet heeft een maximale uitgangsstroom van 3 A per groep en een minimale belastingstroom van 50 mA.

Andere uitgangskenmerken van deze module omvatten een maximale binnenstroom van 20 A voor één cyclus en een minimale belastingstroom van 50 mA.5 VAV en een maximale uitgangslekkuren van 2 mA bij een nominale spanning van 120 VAC. Elk uitgangskanaal heeft een maximale On-overgangsvertraging van 1 ms en een Off-signaalvertraging van 1⁄2 cyclus.

De IC930MDL340 is voorzien van een individuele statusindicator voor elk uitgangskanaal.Het is ook voorzien van Fuse indicator LED die activeren wanneer de interne zekering is geblazen.

De GE Fanuc IC693MDL340 module is een uitvoer module vervaardigd als onderdeel van de GE Intelligent Platforms / GE Fanuc Series 90-30 productlijn.5 ampère van de nominale stroom en het biedt 16 uitgangspunten in 2 aparte groepenDe IC693MDL340-module maakt het mogelijk om elke groep te gebruiken met een onafhankelijke fase van de wisselstroomvoorziening.Beide commons kunnen ook met dezelfde stroom worden gevoed.. Elke groep heeft een 3-Amper fuse voor bescherming, evenals een RC snubber voor de uitgangen om hen te beschermen tegen de elektriciteitslijn voorbijgaande elektrisch lawaai.

De GE Fanuc IC693MDL340-module beschikt over een AC-uitgangsspanningsbereik van 85 tot 132 volt, een frequentie van 50 tot 60 Hertz en een maximale uitgangsstroom per punt van 0,5 ampère.Elke groep maakt een all-out stroom voor elke groep van 3 AmpsDe IC693MDL340-module biedt een hoge inrush-stroom, waardoor de uitgangen geschikt zijn voor het regelen van verschillende belastingen, zowel gloeilamp als inductief.De exploitanten van deze module moeten de module voorzien van een wisselstroomvoorziening om de module te helpen bij het bedienen van belastingen die zijn aangesloten op de uitgangen.De IC693MDL340 module kan alleen op een wisselstroombron draaien.De LED's zijn opgesteld in 2 rijen van 8 groene LED's en met een rode LED tussen de 2 lijnen.
