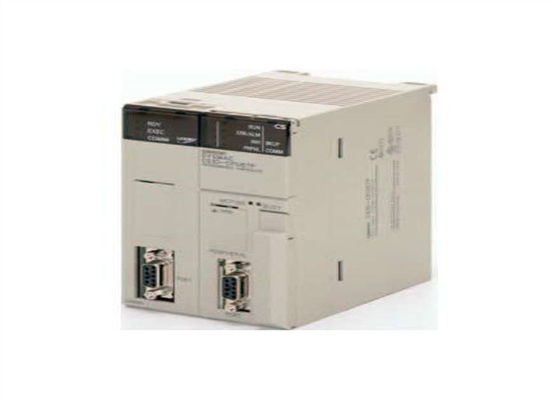

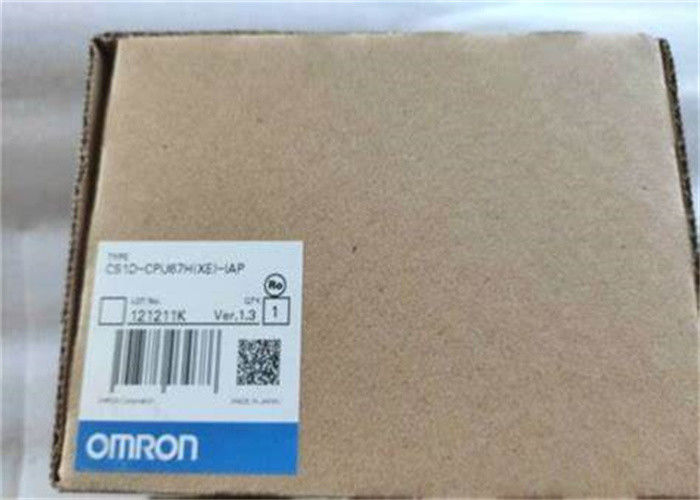

CS1D-CPU67H CS1D0006M 135745 OMRON CPU Duplex 5120 I/O 250 KW Programma 448 KW Gegevens

CS1D-CPU67H CS1D0006M 135745 OMRON CPU Duplex 5120 I/O 250 KW Programma 448 KW Gegevens

Beschrijving:

Specificaties van de post
Beheermethode Gewaarborgd programma
Beheermethode I/O Cyclische scanning en onmiddellijke verwerking zijn beide mogelijk.

Programmeren

•Ladderdiagrammen
•SFC (sequentiële functiegrafieken)

•ST (gestructureerde tekst)

• Mnemonica

Instructielengte 1 tot 7 stappen per instructie
Instructies voor de ladder ca. 400 (3-cijferige functiecodes)
Basisinstructies 0,02 ms min.
Speciale instructies 0,04 ms min.

Aantal taken

288 (cyclische taken: 32, onderbrekende taken: 256)
Opmerking 1:Cyklische taken worden elke cyclus uitgevoerd en worden bestuurd met instructies TKON ((820) en TKOF ((821).

2:De volgende 4 soorten onderbrekende taken worden ondersteund. Power OFF onderbrekende taken: max. 1 geplande onderbrekende taken: max. 2 I/O onderbrekende taken: max. 32 Externe onderbrekende taken: max. 256

Onderbroken typen

Geplande onderbrekingen: onderbrekingen gegenereerd op een geplande tijd door de ingebouwde timer van de CPU-eenheid.
Power OFF-onderbrekingen: onderbrekingen die worden uitgevoerd wanneer de stroom van de CPU-eenheid wordt uitgeschakeld.

Externe I/O-onderbrekingen: onderbrekingen van de speciale I/O-eenheden, CPU-bus-eenheden van de CS-serie of het interne bord.

Functieblokken *1 Taal in functieblokken definities: ladderprogrammering, gestructureerde tekst

I/O-gebied

5,120: CIO 000000 tot en met CIO 031915 (320 woorden van CIO 0000 tot en met CIO 0319)
De instelling van het eerste woord kan van standaard (CIO 0000) worden gewijzigd zodat CIO 0000 tot CIO 0999 kan worden gebruikt.C200H Basis I/O-eenheden, en C200H-groep-2 High-density I/O units.

De CIO Area kan als werkbits worden gebruikt als de bits niet worden gebruikt zoals hier getoond.

Link Area 3200 (200 woorden): CIO 10000 tot CIO 119915 (woorden CIO 1000 tot CIO 1199)
Linkbits worden gebruikt voor gegevenslinks en worden toegewezen aan eenheden in Controller Link Systems en PLC Link Systems.

CPU Bus Unit Area 6,400 (400 woorden): CIO 150000 tot CIO 189915 (woorden CIO 1500 tot CIO 1899)
CPU Bus Unit bits van de CS-serie slaan de bedrijfsstatus van de CS-serie CPU Bus Units op. (25 woorden per Unit, maximaal 16 Units)

Speciale I/O-eenheid

15,360 (960 woorden): CIO 200000 tot CIO 295915 (woorden CIO 2000 tot CIO 2959)
Special I/O Unit bits worden toegewezen aan Special I/O Units van de CS-serie en Special I/O Units van de C200H (zie aantekening).

Het maximale totale aantal slots is echter beperkt tot 80, inclusief uitbreidingsslotten, dus het maximale aantal Units is eigenlijk 80.

Opmerking: maximaal 16 C200H Special I/O-eenheden kunnen worden gemonteerd.

Sommige I/O-eenheden zijn geclassificeerd als speciale I/O-eenheden.

Inner Board Area 1,600 (100 woorden): CIO 190000 tot CIO 199915 (woorden CIO 1900 tot CIO 1999)
Inner Board bits worden toegewezen aan Inner Boards. (100 I/O woorden max.)

SYSMAC BUS Area 800 (50 woorden): CIO 300000 tot CIO 304915 (woorden CIO 3000 tot CIO 3049)
SYSMAC BUS-bits worden toegewezen aan Slave Racks verbonden met SYSMAC BUS Remote I/O Master Units. (10 woorden per Rack, maximaal 5 Racks)

I/O Terminal Area 512 (32 woorden): CIO 310000 tot CIO 313115 (woorden CIO 3100 tot CIO 3131)
I/O-terminalbits worden toegewezen aan I/O-terminalen (maar niet aan Slave Racks) verbonden met SYSMAC BUS Remote I/O Master Units (1 woord per terminal, maximaal 32 terminals).

C200H Special I/O Unit Area 8,192 bits (512 woorden): W00000 tot W51115 (W000 tot W511)
C200H Special I/O Unit-bits worden toegewezen aan C200H Special I/O Units, en worden afzonderlijk toegankelijk gemaakt van I/O refreshing.

DeviceNet Area 1,600 (100 woorden): Outputs: CIO 005000 tot CIO 009915 (woorden CIO 0050 tot CIO 0099)
Invoer: CIO 035000 tot en met CIO 039915 (woorden CIO 0350 tot en met CIO 0399)

DeviceNet-bits worden toegewezen aan slaven volgens DeviceNet-afgelegen I/O-communicatie.

PLC Link Area 64 bits (4 woorden): CIO 024700 tot CIO 025015 (woorden CIO 0247 tot CIO 0250)
Wanneer een PLC-linkunit in een PLC-link wordt gebruikt, worden deze bits gebruikt om PLC-linkfouten en de bedrijfsstatus van andere CPU-eenheden in de PLC-link te controleren.

Intern I/O-gebied 4.800 (300 woorden): CIO 120000 tot CIO 149915 (woorden CIO 1200 tot CIO 1499)
37,504 (2,344 woorden): CIO 380000 tot CIO 614315 (woorden CIO 3800 tot CIO 6143)

Deze bits in het CIO-gebied worden gebruikt als werkbits in programmering om de uitvoering van het programma te controleren.

Werkgebied 8,192 bits (512 woorden): H00000 tot H51115 (H000 tot H511)
Deze bits in het CIO-gebied worden gebruikt als werkbits in programmering om de uitvoering van het programma te controleren.

Wanneer u werkbits in programmering gebruikt, gebruikt u eerst de bits in het werkgebied voordat u bits uit andere gebieden gebruikt.

Behoudsterrein

8,192 bits (512 woorden): H00000 tot H51115 (H000 tot H511)
Holding bits worden gebruikt om de uitvoering van het programma te controleren en hun ON / OFF-status te behouden wanneer de PLC wordt uitgeschakeld of de bedrijfsmodus wordt gewijzigd.

Opmerking: De woorden Function Block Holding Area zijn toegewezen van H512 tot H1535. Deze woorden kunnen alleen worden gebruikt voor het functieblok-instantiegebied (intern toegewezen variabele gebied).

Hulpgebied Alleen lezen: 7,168 bits (448 woorden): A00000 tot A44715 (woorden A000 tot A447) Lezen/schrijven: 8,192 bits (512 woorden):A44800 tot en met A95915 (woorden A448 tot en met A959) Aan hulpbits worden specifieke functies toegewezen.
Tijdelijk gebied 16 bits (TR0 tot TR15)
Tijdelijke bits worden gebruikt om tijdelijk de ON/OFF-uitvoeringsvoorwaarden bij programma-takken op te slaan.

Timer gebied 4,096: T0000 tot en met T4095 (afzonderlijk van tellers)
Opmerking: De tijdseenheden voor de instellingen van de timer zijn 0,1 s, 0,01 s en 0,001 s (afhankelijk van de gebruikte timerinstructie).

Tellergebied C0000 tot en met C4095 (afzonderlijk van timers)


DM-gebied

32K woorden: D00000 tot D32767
Interne speciale I/O-eenheid DM-gebied: D20000 tot D29599 (100 woorden x 96 eenheden)

Wordt gebruikt voor het instellen van parameters voor Special I/O Units. CPU Bus Unit DM Area: D30000 tot D31599 (100 woorden x 16 Eenheden)

Wordt gebruikt voor het instellen van parameters voor CPU-bus-eenheden.

Inner Board DM Area: D32000 tot en met D32099

Gebruikt om parameters voor Inner Boards in te stellen.

Wordt gebruikt als een algemene gegevensruimte voor het lezen en schrijven van gegevens in woordeenheden (16 bits).
