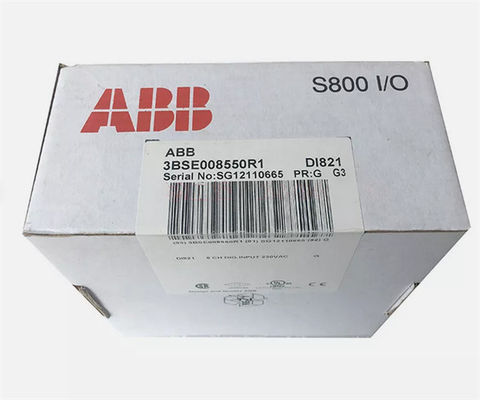

DI821 3BSE008550R1 Invoermodule Versterkermodule
Beschrijving
De DI821 is een 8-kanaal, 230 V a.c./d.c, digitale invoermodule voor de S800 I/O. Deze module heeft 8 digitale ingangen..c. Het DC-invoerspanningsbereik is 175 tot 275 volt en de inputstroom is 1,6 mA bij 220 V DC. De ingangen zijn afzonderlijk geïsoleerd.
Elk invoerkanaal bestaat uit stroombeperkende componenten, EMC-beschermingscomponenten, een LED die de ingangsstaat aangeeft, een optische isolatiebarrière en een analoge filter (6 ms).
Kanaal 1 kan worden gebruikt als spanningscontrole-invoer voor kanalen 2 tot en met 4, en kanaal 8 kan worden gebruikt als spanningscontrole-invoer voor kanalen 5 tot en met 7.,de foutinvoer wordt geactiveerd en de waarschuwings-LED wordt ingeschakeld. Het foutsignaal kan worden afgelezen van de ModuleBus.
Algemene informatie
| Artikelnummer |
3BSE008550R1 |
| Type |
Digitale invoer |
| Signalspecificatie |
230 V stroom, 220 V stroom |
| Aantal kanalen |
8 |
| Signaltype |
Stroomverzinken |
| HART |
- Nee, niet echt. |
| Staatsonderneming |
- Nee, niet echt. |
| Afschaffing |
- Nee, niet echt. |
| Hoge integriteit |
- Nee, niet echt. |
| Intrinsieke veiligheid |
- Nee, niet echt. |
| Mechanische werkzaamheden |
S800 |
Gedetailleerde gegevens
| Invoerspanningsbereik, "0" |
050 V stroom, 0... 40 V stroom. |
| Invoerspanningsbereik, "1" |
164264 V stroom, 175 V stroom, 275 V stroom. |
| Inputimpedantie |
21 kΩ (a.c.) / 134 kΩ (d.c.) |
| Isolatie |
Individueel geïsoleerde kanalen |
| Filtertijden (digitaal, selecteerbaar) |
2, 4, 8, 16 ms |
| Invoerfrequentiebereik |
4763 Hz. |
| Analoogfilter Aan/uit vertraging |
5 / 28 ms |
| Stroombeperking |
Sensorvermogen kan worden beperkt door de MTU |
| Maximale lengte van de veldkabel |
200 meter (219 meter) 100 pF/m voor ac, 600 meter (656 meter) voor d.c. |
| Nominale isolatiespanning |
250 V |
| Dielectrische testspanning |
2000 V.c. |
| Energieverlies |
Typ. 2,8 W |
| Stroomverbruik +5 V Modulebus |
50 mA |
| Stroomverbruik +24 V Modulebus |
0 |
| Stroomverbruik + 24 V extern |
0 |
Diagnostiek
| LED's voor |
F (ault), R (un), W (lezen), Kanaal 1-16 Status |
| Toezicht |
Processpanning, kanaal 1 en 8 kunnen per groep worden gebruikt |
| Aanduiding van de status van het toezicht |
Fout van de module, waarschuwing van de module, fout van het kanaal |
Milieu en certificering
| CE-markering |
- Ja, dat klopt. |
| Elektrische veiligheid |
Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde chemische stoffen in de verpakking van de voertuigen aangemerkt. |
| Gevaarlijke plaats |
- |
| Certificering van schepen |
ABS, BV, DNV, LR |
| Temperatuur, werking |
0 tot +55 °C (+32 tot +131 °F), goedkeuring wordt verleend voor +5 tot +55 °C |
| Temperatuur, opslag |
-40 tot +70 °C (-40 tot +158 °F) |
| Verontreinigingsgraad |
Graad 2, IEC 60664-1 |
| Corrosiebescherming |
ISA-S71.04: G3 |
| Relatieve luchtvochtigheid |
5 tot en met 95%, niet-condenserend |
| Maximale omgevingstemperatuur |
55 °C (131 °F), voor verticale montage in compacte MTU's 40 °C (104 °F) |
| Beschermingsklasse |
IP20 volgens IEC 60529 |
| Mechanische bedrijfsomstandigheden |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4 en EN 61000-6-2 |
| Overspanningscategorieën |
IEC/EN 60664-1, EN 50178 |
| Klasse van de uitrusting |
Klasse I volgens IEC 61140; (grondbeschermd) |
| RoHS-naleving |
Richtlijn 2011/65/EU (EN 50581:2012) |
| Naleving van WEEE |
Richtlijn 2012/19/EU |
Verenigbaarheid
| Gebruik met MTU |
De in punt 1 bedoelde vergunningen zijn van toepassing op: |
| Sleutelcode |
Airconditioning |
Afmetingen
| Breedte |
45 mm (1,77 ̊) |
| Diepte |
102 mm (4.01 ), 111 mm (4.37 ), inclusief aansluiting |
| Hoogte |
119 mm (4,7 ̊) |
| Gewicht |
0.18 kg (0,4 lb) |
Kenmerken en voordelen
- 8 kanalen voor 120 V a.c./d.c.
- Individueel geïsoleerde kanalen
- Spanningscontrole van veldinvoervermogen
- Invoerstatusindicatoren
- Signalfiltering
Vragen:
V: Wat is de merknaam van het product?
De merknaam van het product is ABB.
V: Wat is het modelnummer van het product?
A: Het modelnummer van het product is:DI821 3BSE008550R1.
V: Waar wordt het product geproduceerd?
A: Het product is vervaardigd in FI.
V: Wat zijn de beschikbare betalingsvoorwaarden?
A: De beschikbare betalingsvoorwaarden zijn T/T, Western Union en PAYONEER.
V: Wat is de levertijd voor het product?
A: De levertijd voor het product is 3-5 dagen.
