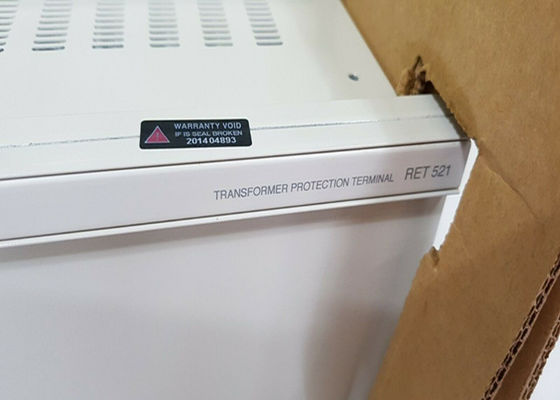

ABB RET521 1MRK001530-AC RELAY Transformatorbeveiligingsterminal

ABB RET521 1MRK001530-AC RELAY Transformatorbeveiligingsterminal


Kenmerken:

• Multifunctionele transformatorbeschermingsterminal in compact ontwerp

• Ontwerp van een numerieke microprocessor met geavanceerde faciliteiten

• Geschikt voor transformatoren, generatortransformatoren en reactoren

• Varianten:

• Toepassing van twee-slingende transformatoren

• Toepassing van drie-spin transformatoren

• Beide met mogelijkheden voor verbindingen met meerdere brekers

• Geen tussenliggende stroomtransformatoren vereist

• Flexibiliteit van de toepassing door middel van ruime instellingen en configuratiemogelijkheden

• Uitgebreid frequentiebereik door frequentiespeur en aanpassing van filters

• Functiemoduleerde en type geteste software

• Transformatorverschilbescherming - voor transformatoren met twee en drie schroeven met 2, 3 or more CT groups - Through-fault stability by settable current bias characteristics - Enhanced through-fault stability for multi-breaker arrangements - Inrush restraint with two selectable combinations of waveform and 2nd harmonic methods- Crossblocking tussen fasen - Over-excitatiebeheersing met 5e harmonische - Interne CT-verhouding en vectorgroepadaptatie - Automatische eliminatie van nulreekshoeveelheid

• Driefasige overstromingsbescherming met inverse en definitieve tijdskenmerken. Er zijn drie beschermingsmodules beschikbaar. Elk van deze modules kan aan elke kant van de transformator worden ingesteld.Directionaliteit als optie

• Beperkte grondfoutenbescherming voor elke transformatorwinding, gebaseerd op het beginsel van lage impedantie en ook voorzien van een richtingkenmerk

• Ground fault time current protection met inverse en definite time characteristics. Drie beschermingsmodules zijn beschikbaar. Elk van deze modules kan aan elke kant van de transformator worden ingesteld.2e harmonische beveiliging kan indien nodig worden gekozen. Richting als optie

• Eenvoudige of driefasige definitieve tijd- of omgekeerde tijdsoverspanningsbescherming voor selecteerbare transformatorzijde.Er zijn zes beschermingsmodules beschikbaar (SE960158) Transformatorbeschermingsterminal RET 521*2.1 1MRK 504 012-BEN Uitgegeven mei 1999 Sinds maart 1999 gewijzigd Gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd Transformatorbeveiligingsterminal RET 521*2.1 1MRK 504 012-BEN Pagina 2 Kenmerken (vervolg)

• Eén- of driefasige definitieve onderspanningsbescherming voor selecteerbare transformatorzijde: drie beschermingsmodules beschikbaar

• Bescherming tegen overexcitatie op basis van V/Hz meting met IEEE-omgekeerde tijd of transformator aangepaste eigenschappen

• Bescherming tegen overbelasting

• Spanningsregulatie voor enkelvoudige transformatoren of parallelle transformatoren met ingestelde kraanwisselaar

• Programmeerbare logica met ingangen en uitgangen, trip logica, And-, Or-gates en timers voor trip en/of aanwijzing van externe beschermingsfuncties (Buchholz, temperatuur, enz.)

• Toon van de waarden van de dienstverlening

• Het weergeven van evenementen

• Continu zelfcontrole en diagnose

- Overexcitatiebeperking bij 5e harmonie - Interne CT-verhouding en vectorgroep aanpassing

- Automatische eliminatie van de hoeveelheid van de nulreeks

• Driefasige overstromingsbescherming met inverse en definitieve tijdskenmerken. Er zijn drie beschermingsmodules beschikbaar. Elk van deze modules kan aan elke kant van de transformator worden ingesteld.Directionaliteit als optie

• Beperkte grondfoutenbescherming voor elke transformatorwinding, gebaseerd op het beginsel van lage impedantie en ook voorzien van een richtingkenmerk

• Ground fault time current protection met inverse en definite time characteristics. Drie beschermingsmodules zijn beschikbaar. Elk van deze modules kan aan elke kant van de transformator worden ingesteld.2e harmonische beveiliging kan indien nodig worden gekozen. Richting als optie

• Eenvoudige of driefasige definitieve tijd- of omgekeerde tijdsoverspanningsbescherming voor selecteerbare transformatorzijde.Er zijn zes beschermingsmodules beschikbaar..

• Eén- of driefasige definitieve onderspanningsbescherming voor selecteerbare transformatorzijde: drie beschermingsmodules beschikbaar

• Bescherming tegen overexcitatie op basis van V/Hz meting met IEEE-omgekeerde tijd of transformator aangepaste eigenschappen

• Bescherming tegen overbelasting

• Spanningsregulatie voor enkelvoudige transformatoren of parallelle transformatoren met ingestelde kraanwisselaar

• Programmeerbare logica met ingangen en uitgangen, trip logica, And-, Or-gates en timers voor trip en/of aanwijzing van externe beschermingsfuncties (Buchholz, temperatuur, enz.)

• Toon van de waarden van de dienstverlening

• Het weergeven van evenementen

• Continu zelfcontrole en diagnose

• Registratie van storingen en opslag van gegevens voor presentatie op de pc

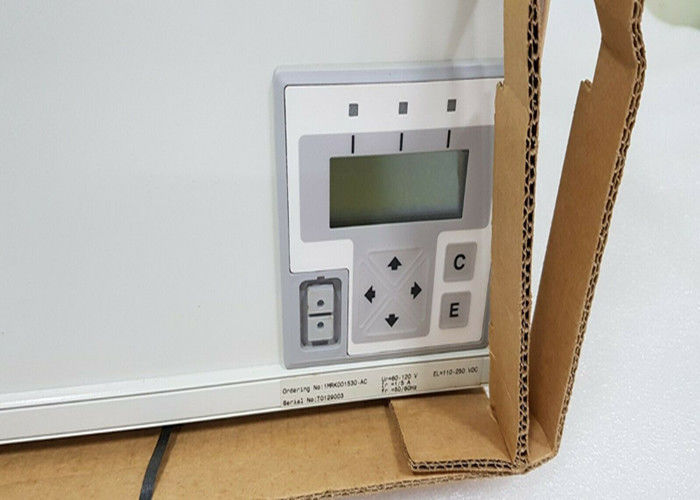

• Front gemonteerd menu aangedreven display met toetsenbord en frontpoort aansluiting voor pc

• Datacommunicatie op afstand met 2 poorten voor stationscontrolesystemen en stationsbewakingssystemen

• Verkrijgbaar voor montage op een 19 inch rek in een paneel, oppervlak of flush montage

• Hardwaremogelijkheden: - extra input/output modules voor binaire inputs en output contacten,en mA analoge ingangen - Aanvullende analoge ingangsmodule - Afzonderlijke Combitest-testschakelaar voor betrouwbare en veilige testen - Aan/uitschakelaar voor stroomvoorziening - Montagegegevens voor IP 40 en IP 54

Toepassing:

De numerieke transformatorterminal RET 521 is ontworpen voor snelle en selectieve bescherming en besturing van twee- en drie-spin transformatoren, automatische transformatoren,met een vermogen van niet meer dan 50 W.

De RET 521 heeft lage eisen aan de belangrijkste stroomtransformatoren en er zijn geen tussenliggende CT's nodig.

Er wordt flexibiliteit geboden voor verschillende toepassingen in de vorm van transformatorgrootte, vectorgroepen,systeemneutrale aarding en uitbreiding van de beschermingsfuncties volgens de voorkeur van de gebruikerDe selectie van de functionaliteit uit de modulaire hardware en software gebeurt volgens de eisen aan selectiviteit en betrouwbaarheid, in overeenstemming met de voorkeur van de gebruiker.

Grote en belangrijke transformatoren, zoals generator-transformatorblokken of grote nettransformatoren, kunnen twee RET 521's gebruiken en de modulaire beveiligingssoftware selectief opnemen om redundantie te verkrijgen.Kleine transformatoren en shuntreactoren kunnen de modulaire software in één RET 521 opnemen en kunnen ook de programmeerbare logica gebruiken voor het verstrekken van een start- of aanwijzing voor externe beveiligingen (e.g..g. Buchholz).

Hierdoor is een zeer compact ontwerp voor bescherming en controle.De RET 521 omvat het instellen van aanpassingen aan de vermogenstransformatorklasse en de instrumenttransformatorverhoudingen om beschermingsinstellingen in procent (%) mogelijk te maken.De RET 521 wordt geleverd voor toepassingen met twee of drie schroeven, zoals hieronder in figuur 1 wordt aangegeven.
