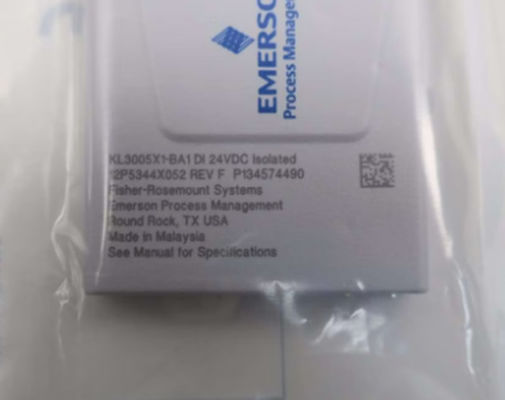

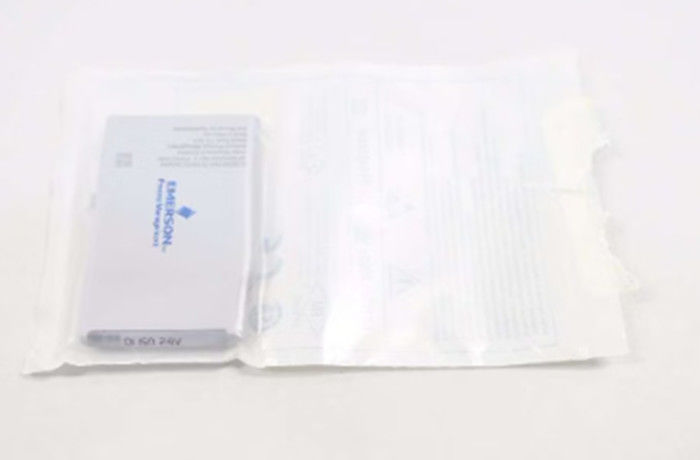

Emerson DI ISO 24V KL3005X1-BA1 DI 12P5344X052 Geïsoleerde charme

Emerson DI ISO 24V KL3005X1-BA1 DI 12P5344X052 Geïsoleerde charme

Gevaarlijke atmosfeer

II 3G Ex ec II C Gc

FM19ATEX0173U

IECEx FMG 19.0019U

FM21UKEX0017U

CL. I Div. 2 GP. A, B, C, D

CL. I Zone 2 AEx/Ex ec IIC Gc

FM17CA0145U

FM17US0286U

Vermogensspecificaties

LocalBus-krag: 6,3 VDC bij 32 mA

Kracht van het veldcircuit: 24 VDC bij 12 mA

Milieuspecificaties

Omgevingstemperatuur: -40°C tot +70°C

Schok: 10g 1⁄2 sinusgolf voor 11msec

Vibratie: 1 mm Peak tot Peak van 2 tot 13,2 Hz; 0,7 g van 13,2 tot 150 Hz

Verontreinigende stoffen in de lucht: ISA-S71.04 1985 Verontreinigende stoffen in de lucht klasse G3

Relatieve luchtvochtigheid:5 tot 95% Niet-condenserend

Sleutel van het terminalblok Positie: 6C

Opmerking:

Zie het productetiket voor het serienummer en de plaats en datum van vervaardiging.

Waarschuwing:

Dit product bevat specifieke instructies voor installatie, verwijdering en bediening in gevaarlijke gebieden.Zie document 12P5403 "DeltaVTM Electronic Marshalling Digital Automation System (CHARM I/O Subsystem) Zone 2 Installatie-instructies"Andere installatie-instructies zijn te vinden in de handleiding "DeltaVTM S-serie en CHARMs Hardware Installatie".

Verwijdering en invoeging

Dit apparaat kan niet worden verwijderd of ingebracht met de stroom van het systeem aangesloten.

Niet-vonkelende veldcircuits MOETEN worden uitgeschakeld voordat een CHARM wordt verwijderd en ingebracht.

Voor niet-vonkelende circuits kan de veiligheidspoort op een CHARM-terminalblok niet worden verwijderd wanneer het veld wordt aangedreven.

Een keysysteem zorgt voor compatibiliteit tussen een Address Plug en CHARM Address Terminal bij installatie.Om een ander adresplugnummer op een adresterminal te installeren, stel de toetsen opnieuw in door de adresterminal van de CHARM-basisplaat te verwijderen en op de toetsen te drukken om ze uit de vergrendelde positie te laten gaan.

Onderhoud en aanpassing

Deze eenheid bevat geen onderdelen die door de gebruiker kunnen worden gebruikt en mag om geen enkele reden worden ontmanteld.
