GE IC695ALG616 PACSystemsTM RX3i Analog Input module, stroom/spanning, 16/8 kanaal
Productbeschrijving

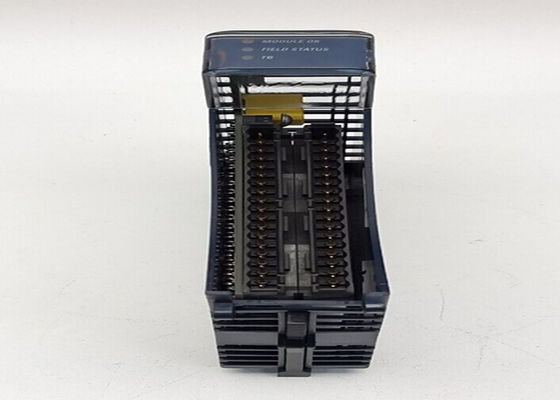

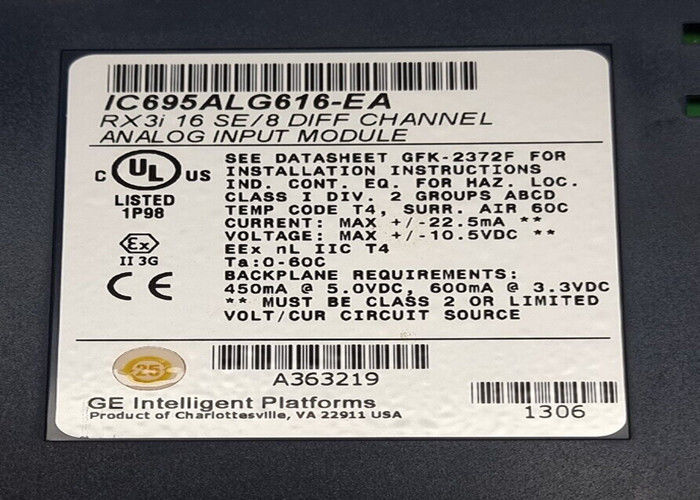

De IC695ALG616 is een 16/8-kanaal, niet-geïsoleerde, differentiële, spanning/stroom, analoge invoermodule van de GE Fanuc RX3i-serie.Deze module biedt 16 eenkant- of 8 differentiële invoerkanalen. Deze module moet op een RX3i Universal Backplane worden geplaatst. Zie de specificaties voor deze unit op de website van IC695ALG616.
De IC695ALG616-module is een analoge invoermodule die wordt gemaakt in de RX3i PACSystems-serie door GE Fanuc Automation.Deze module is een specifiek type module die een niet-geïsoleerde analoge differentiële invoerstroom/spanningsmodule is die 16 enkel- of 8 differentiële invoerkanalen bevat.Er kunnen verschillende vermogensterreinen worden geconfigureerd met elk van de invoerkanalen op deze module en deze bereikken zijn stroom- en spanningsbereiken van 0 tot 20 milliampere, 4 tot 20 milliampere,en +/-20 milliampere van stroom en +/-10 voltDeze module kan worden gebruikt met een box-stijl, een uitgebreide box-stijl, een veer-stijl, of een uitgebreide veer-stijl terminal blok.De GE Fanuc Automation IC695ALG616 Analog Input Module is geïnstalleerd in de RX3i Universal Backplane.
Sommige van de functies die zijn geïntegreerd in de GE Fanuc Automation IC695ALG616 Analog Input Module zijn volledige automatische kalibratie, een ingebouwde foutcontrole functie,en een open-circuit detectie functie voor alle spanningsinvoerDe module wordt ook geleverd met een hoog alarm, een laag alarm, een hoog-hoog alarm en een laag-laag alarm, samen met een foutmeldingsfunctie die per kanaal selecteerbaar is.De GE Fanuc Automation IC695ALG616 Analog Input Module heeft positieve en negatieve snelheid van verandering alarmen en het gaat door middel van een automatische kalibratie bij het opstartenDeze module ondersteunt warm inbrengen en verwijderen van het rack (inbrengen en verwijderen onder stroom).) Deze module werkt met een spanningsbereik van -10 tot +10 Volt en een extern voedingsspanningsbereik van 18 tot 30 Volt DC.
Specificaties
| Deelnummer |
IC695ALG616
|
| Afmetingen |
34 x 145 x 140 mm |
| Vervaardiging |
General Electric Multilin |
| Plaats van productie |
Markham, Ontario, Canada |
| Resolutie en snelheid |
Zone 2 CE, ATEX C1D2 ABS, BV, DNV, GL, KRS, LR |
| Analoog-invoer aantal en type |
UL, UL HAZLOC |
| Angecy. |
UL, UL HAZLOC |
| Goedkeuringen |
Zone 2 CE, ATEX C1D2 ABS, BV, DNV, GL, KRS, LR |
| Intern vermogen |
3.3V: 450 mA; 5V: 600 mA |
| Stroombereik |
0-20 mA, 4-20 mA, +/-20 mA |
| Aantal ingangen |
16 enkel- of 8 differentiële |
Kenmerken
- Hoge snelheid en gepatenteerde technologie voor snellere doorvoer
- Vermogen tot hot swap
- Een verscheidenheid aan spanningsbereiken en stroomcapaciteiten om aan uw toepassingsbehoeften te voldoen.
Technische informatie
| Invoerbereiken |
Stroom: 0 tot 20mA, 4 tot 20mA, ±20mA Spanning: ±10V, 0 tot 10V, ±5V, 0 tot 5V, 1 tot 5V |
| Krachtvereisten voor de achtergrond |
ALG608: ALG616: ALG626:
ALG628:
|
maximaal 200 mA @ 5,0V +5% / -2,5%,
Maximaal 200 mA @ 3,3 V + 5% / - 3%
maximaal 350 mA @ 5,0V + 5% / - 2,5%,
Maximaal 200 mA @ 3,3 V + 5% / - 3%
maximaal 400 mA @ 5,0V + 5% / - 2,5%,
Maximaal 200 mA @ 3,3 V + 5% / - 3%
maximaal 260 mA @ 5,0V + 5% / - 2,5%,
Maximaal 200 mA @ 3,3 V + 5% / - 3%
|
|
| Energieverspilling binnen de module |
IC695ALG608: IC695ALG626: |
2.58 W maximum; IC695ALG616:
4maximaal 50 W; IC695ALG628:
|
4Maximaal.25 W
2.83 W maximaal
|
| Thermische ontlading |
IC695ALG608 en ALG616: geen derating IC695ALG628: geen derating
De module IC695ALG626 heeft geen thermische afkoeling in spanningsmodus.
|
| Resolutie |
24-bits ADC omgezet in Floating Point of Integer |
| Invoergegevensformaat |
Configureerbaar als IEEE 32-bits of 16-bits gehele getal met zwevende lijn in een 32-bits veld |
| Filteropties |
8Hz, 12Hz, 16Hz, 40Hz, 200Hz, 500Hz |
| HART Communications |
Versie 5.0 HART-protocol ondersteund op modules IC695ALG626 en IC695ALG628. |
| Invoerimpedantie |
> 100 kïï¿1⁄2 spanningsinvoer |
| Stroominvoerweerstand |
249 ‰ ± 1% |
| Opencircuit detectie tijd |
Maximaal 1 seconde |
| Overspanning |
±60 VDC continu, maximaal |
| Overstroming |
± 28 mA continu, maximaal |
| Ruisverwijdering in dB in normale toestand |
|
Bij 50Hz |
Bij 60 Hz |
| 8 Hz filter |
85 |
85 |
| 12 Hz filter |
85 |
85 |
| 16 Hz filter |
35 |
62 |
| 40 Hz filter |
3 |
6 |
| 200 Hz filter |
0 |
0 |
| 500 Hz |
0 |
0 |
| Gewone modus geluidsverwijzing |
120 dB minimum @ 50/60 Hz met 8 Hz filter 110 dB minimum @ 50/60 Hz met 12 Hz filter |
| Standaard overspel tussen kanalen |
-80 dB minimaal (mode met één eindpunt)
-80 dB minimaal (differentiële modus, geaard gemeenschappelijk)
-60 dB minimaal (differentiële modus, zwevende gemeenschappelijke)
|
|
Isolatie Spanningsterminal blok naar
Achtergrond/chassis
|
optisch geïsoleerd, transformer geïsoleerd
250 VAC continu/1500 VAC gedurende 1 minuut
|
| |
|
|
|
|
|
|
Analoogmodule-scantijd (in milliseconden)
Geconfigureerd filter
8 Hz filter
12 Hz filter
16 Hz filter
40 Hz filter
200 Hz filter
500 Hz filter [filtering en snelheidsdetectie uitgeschakeld]
Geconfigureerd filter
8 Hz filter
12 Hz filter
16 Hz filter
40 Hz filter
200 Hz filter
500 Hz filter
[met filtering en snelheid
detectie uitgeschakeld]
|
De module scan voor analoge signalen kan bestaan uit maximaal vier verwerving cycli. Elke cyclus omvat een specifieke reeks van kanalen.
in de scan, de geconfigureerde filteroptie en of de kanalen analoog of HART zijn.
|
| Aantal verkrijgingscycli in de scan (IC695ALG608/616/626/628- Ex en eerder) |
| 1 |
2 |
3 |
4 |
| Analoog |
HART |
Analoog |
HART |
Analoog |
HART |
Analoog |
HART |
| 121 |
128 |
241 |
254 |
362 |
380 |
482 |
506 |
| 81 |
88 |
161 |
174 |
242 |
260 |
322 |
346 |
| 61 |
68 |
121 |
134 |
182 |
200 |
242 |
266 |
| 21 |
28 |
41 |
54 |
62 |
80 |
82 |
106 |
| 5 |
12 |
9 |
22 |
14 |
32 |
18 |
42 |
| 3 |
N/A |
5
De volgende categorieën:
|
N/A |
7
[19]
|
N/A |
9
[17]
|
N/A |
| Aantal verkrijgingscycli in de scan (C695ALG608/616/626/628- Fx en later) |
| 1 |
2 |
3 |
4 |
| Analoog |
HART |
Analoog |
HART |
Analoog |
HART |
Analoog |
HART |
| 122 |
124 |
247 |
248 |
367 |
375 |
494 |
500 |
| 82 |
85 |
164 |
169 |
247 |
255 |
329 |
337 |
| 62 |
65 |
127 |
130 |
188 |
191 |
252 |
258 |
| 25 |
26 |
50 |
50 |
76 |
72 |
100 |
93 |
| 6 |
12 |
12 |
17 |
19 |
24 |
26 |
32 |
| 3 |
N/A |
7
De volgende categorieën:
|
N/A |
11
[19]
|
N/A |
15
[17]
|
N/A |
| HART-gegevensscantijd (in seconden) |
De HART-gegevensscan kan bestaan uit maximaal vier verwerving cycli (vergelijkbaar maar asynchroon met de analoge scan tijd).De totale HART-scantijd hangt af van het aantal kanalen dat is ingeschakeld voor HART binnen een specifieke reeks kanalen, aantal herproeven,
het inschakelen/uitzetten van slotvariabelen en het instellen van het gebruik en de configuratie van pass-through-opdrachten.
|
| Kanalen in de groep die voor HART zijn ingeschakeld: |
Elk HART-gegevenskanaal updates elke: |
| Eén. |
0.7 seconde (typisch) |
| Twee. |
1.9 seconden (typisch) |
| Drie. |
3.0 seconden (typisch) |
| Vier. |
4.0 seconden (typisch) |
|
Kalibreerde nauwkeurigheid bij ernstige RF-interferentie
(IC 801-3, 10V/M),
de nauwkeurigheid kan met ±1,5% van het bereik worden verminderd.
|
Van 13°C ∼ 33°C:
±5V, ±10V, ±20 mA: 0,05% van het bereik.
0 tot 10 V, 0 tot 5 V, 1 tot 5 V, 0 tot 20 mA: 0,1% van het bereik.
4 tot 20 mA: 0,125% van het bereik.
|
|
Van 0°C ∼ 60°C:
0 tot 10 V, 0 tot 5 V, 1 tot 5 V: 0,2% van het bereik.
0 tot 20 mA: 0,25% van het bereik.
4 tot 20 mA: 0,3125% van het bereik.
±5V, ±10V: 0,1% ±20 mA: 0,125% van het bereik.
|
| Kalibratieinterval |
12 maanden typisch om in de loop van de tijd aan de nauwkeurigheidsvoorschriften te voldoen. |
