GE IC697 MDL750G 24/48 Volt DC 0,5 Ampere Output Module voor de GE Fanuc 90-70 Series PLC.

GE IC697 MDL750G 24/48 Volt DC 0,5 Ampere Uitgangsmodule voor de GE Fanuc 90-70 serie PLC.


Productbeschrijving

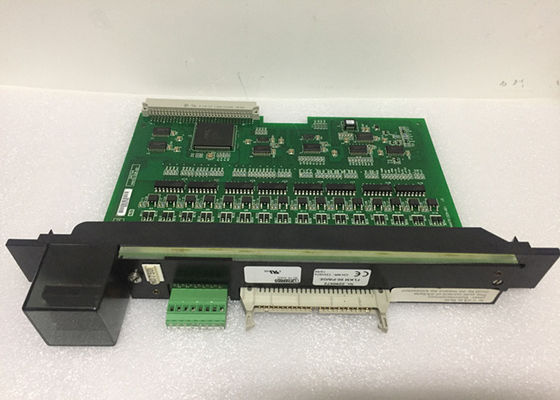

De GE Fanuc90-70-serie module IC697MDL750 is een discrete output module die in staat is om een potentieel hoge instroom van input om te zetten in de gewenste output.De module herbergt 32 afzetpunten die zijn gesorteerd in vier samengevoegde assortimenten van 8 punten elkElk van deze punten is gemeten op 24/48 volt en een langdurige stroom van 0,5 ampère.Elke groep van 8 punten heeft een totaalvermogen van 2 ampère, rekening houdend met de dissipatiefactoren.Afhankelijk van de gebruiksduur en de rating heeft elke IC697MDL750 ook een kortstondige mogelijkheid om grote invoerstromen te sturen.De uitgangsstroom van een IC697MDL750 is in staat om motorstarters aan te drijven, magneten, indicatoren en andere dergelijke apparaten.

De LED-lampen aan de bovenkant van de IC697MDL750 zijn indicatief voor de toestand op verschillende plaatsen op het interne logische circuit.de aan- en uitschakelstatus van de stopcontacten wordt ook aangegeven door een LED op de IC697MDL750.

Een IC697MDL750-module is voorzien van een sleutel die in de verpakking is opgenomen. Deze sleutel moet worden gebruikt om de specificaties van de slot die de IC697MDL750 huisvest, te wijzigen.Deze aanpassing van het slot is bedoeld om te voorkomen dat het verkeerd wordt gebruiktDe sleutel wordt tijdens de eerste installatie van de IC697MDL750 geplaatst en blijft in die positie tijdens elke latere verwijdering van de module.Dit aanhangsel kan gemakkelijk worden verwijderd als het nodig is..

Verscheidene kenmerken van de IC697MDL750 zijn afhankelijk van de configuratie door de gebruiker.De eerste is de invoer- en uitvoerverwijzingen van de module die kan worden aangepast met behulp van een personal computer die een Windows of MS-DOS softwareDit proces wordt uitgevoerd via een SNP-poort of Ethernet TCP/IP. Bovendien kunnen de uitgangen van de IC697MDL750 door de gebruiker worden gemanipuleerd om ofwel uit te schakelen ofwel in hun eerdere staat te blijven.

De IC697MDL750 is een digitale uitgangsmodule die deel uitmaakt van de serie 9-70 Programmable Logic Controller (PLC), voorheen geproduceerd door GE Fanuc nu onder Emerson Automation.Deze module is een enkele slot module die wordt gemonteerd op een lege slot van de serie 90-70 basisplaatHet ondersteunt lokale I/O-operaties of als onderdeel van een grotere gedistribueerde I/O-architectuur.De IC697MDL750 heeft voornamelijk 32 discrete uitgangskanalen die een uitgangsspanningsbereik van 20-60 VDC leveren met een nominale spanning van 24 / 48 VDCHet kan worden gebruikt om een verscheidenheid aan elektrische belastingen te energiëren, om een handmatige of geautomatiseerde werking te implementeren.Elk kanaal van de module levert een uitgangsstroom van 0.5 Ampere met een vermogen van 2,0 Ampere per uitgangsgroep.De isolatie van de modules wordt alleen met een isolatie van 5000 volt tussen de groepen geleverd, terwijl elk uitgangskanaal een isolatie van 1500 volt heeftDeze module heeft een maximale inrush-stroom van 10 Ampere met een duur van 20 ms. De maximale uitgangsspanningsdaling is 1 Volt, terwijl de responstijd van het individuele kanaal maximaal 1 ms is.Elk kanaal vertoont eveneens een lekstroom van 1 mA.De IC697MDL750 heeft een stroomopname van 0,25 ampère en is ontworpen voor onverenigbaarheid met de VME-standaard C.1Deze module wordt geleverd met een high-density removable terminal block ideaal gebruikt met draad bundels.36 mm2) tot en met #14 AWG (2.10 mm2).

De discrete uitvoermodule die bekend staat als de IC697MDL750-uitvoermodule is ontworpen en vervaardigd door GE Fanuc, een bekende producent van hoogwaardige en robuuste industriële componenten.De module maakt deel uit van de GE-serie 90-70 en voldoet aan de voorschriften van norm C..1 van de VME-normen. De module vereist een stroom van 0,25 ampère van de 5 Volt-bus en beschikt over een isolatiespanning van 500 Volt tussen de uitgangsgroepen.Isolatie spanning voor de uitgangen op de backplane is 1500 VoltDe IC697MDL750-uitgangsmodule heeft in totaal 32 uitgangen die in gelijke geïsoleerde groepen zijn gerangschikt.De module beschikt over 10 Ampère inrush-stroom voor 20 milliseconden en 1 milliseconde reactietijd (aan/uit).

De IC697MDL750-uitgangsmodule heeft slechts 1 volt (2 Ohm) nominale spanningsval voor zijn uitgangen en heeft een uitgangsspanningsbereik van 20 tot 60 volt DC.De werkspanning van het apparaat is 24 tot 48 volt DCHet installatieproces van de module is eenvoudig en het bedradingsproces is ook eenvoudig.Het ontwerp van de module maakt het onderhoud eenvoudig en de constructie met een mechanische sleutel laat geen ruimte voor fouten. Vanwege deze sleutel passen alle modules die niet het juiste type module zijn niet in de voor de IC697MDL750-module gereserveerde ruimte. De module heeft een huidige waarde van 0.5 ampère per punt en de maximale stroom voor de invoergroep is 2 ampèreDe module is beschermd tegen spanningsoverschotten en werkt perfect met apparaten met een steady-state stroom van 100 tot 500 milliampère.De herhalingsfrequentie van deze apparaten is tot 5 Hertz voor het laagste stroomniveau van de vaste toestand.

Specificaties
