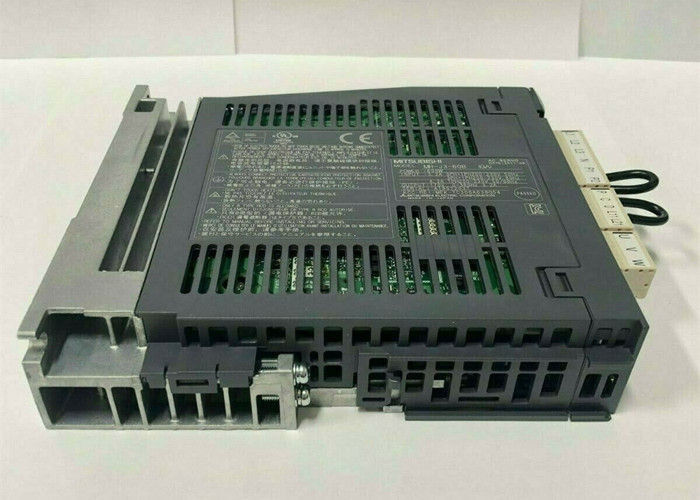

MITSUBISHI 600W MR-J3-60B-RJ004U5 AC servomotor aandrijving 3.2A Nominaal vermogen 170V Spanning
Productbeschrijving:
De MR-J3-servo-aandrijvingen bieden geavanceerde technologie en een gebruiksvriendelijke werking, met behoud van een compact ontwerp.Geavanceerde functies zoals een trillingsonderdrukkingssysteem en real-time automatische afstemming garanderen een nauwkeurige controle van de positionering met weinig vertraging tijdens de installatieBovendien zijn de dunne versterkers met een afmetingsvermindering van 40% een opmerkelijke verbetering ten opzichte van eerdere apparaten.
Er is een MR-J3 servo aandrijving beschikbaar in drie verschillende versies, geschikt voor bijna elke situatie.De MR-J3-A lijn is perfect voor conventionele systeemtoepassingen en kan de snelheid regelenVoor nog meer veelzijdigheid zijn MR-J3-A-modellen met een EtherCAT-optie beschikbaar.De MR-J3-B-serie is ontworpen voor multi-assige bewegingen en integratie met netwerkautomatiseringssystemen, terwijl een servoversterker met ingebouwde positionering (MR-J3-T) ook beschikbaar is.
Mitsubishi Electric's Motion Control- en positioneringssystemen kunnen gemakkelijk worden geconfigureerd met de MR-J3-serie via plug and play.Deze eenheden zijn verbonden via een snelle optische SSCNET III-netwerk met een cyclusperiode van slechts 0Op dit moment is de MR-J3 verkrijgbaar met uitgangen variërend van 50W tot 55kW, met extra eenheden met hogere uitgangen die binnenkort aan de lijn zullen worden toegevoegd.
Specificatie:
| Beschrijving |
MR-J3-60B-RJ004U5is een Drives-AC Servo vervaardigd door Mitsubishi |
| Servomotortype |
MR-J3 AC-servoversterker |
| Fase |
3 |
| Voedingsspanning |
200 tot 230 V ac |
| Kracht |
600w |
| Invoer |
3.2A 3PH+1PH 200-230V 50Hz
3PH+1PH 200-130V 60Hz
4.3A 1PH 200-130V 50/60Hz
|
| Output |
170V 0-360Hz 3.2A |
Servoversterkers
MR-J3-A/B/T
200 V-type |
10A
10B
10T |
20A
20B
20T |
40A
40B
40T |
60A
60B
60T |
70A
70B
70T |
100A
100B
100T |
200A
200B
200T |
350A
350B
350T |
500A
500B
500T |
700A
700B
700T |
| Stroomvoorziening |
Spanning/frequentie* |
3-fase 200-230V wisselstroom, 50/60Hz
1-fase 200-230V wisselstroom, 50/60Hz |
3-fase 200-230V wisselstroom, 50/60Hz |
| Toegestane spanningsschommelingen |
3-fase 200-230V wisselstroom: 170-253V wisselstroom
1-fase 230V AC: 207-253V AC |
3-fase 170-253V wisselstroom |
| Toegestane frequentiefluctuatie |
Max. ± 5% |
| Controlesysteem |
Sinusoïdaal PWM-regelsysteem / stroomregelsysteem |
| Dynamische rem |
Ingebouwd |
| Beschermingsfuncties |
Overstromingssluiting, overspanningssluiting voor regeneratie, overbelastingssluiting (elektronisch thermisch relais), servomotoroververwarmingsbescherming, foutbescherming van de encoder, foutbescherming voor regeneratie,onderspanning/plotselinge stroomonderbreking, bescherming tegen te hoge snelheden, bescherming tegen overmatige fouten |
| Koelings- en beschermingscategorie |
Zelfkoeling, open (IP00) |
Koeling van de ventilator, open (IP00) |
| Milieu |
Omgevingstemperatuur |
Operatie: 0-55°C (niet-condenseren);
Berging: -20-65 °C (niet-condenserend) |
| Relatieve luchtvochtigheid |
Operatie: maximaal 90% RH (niet-condensatie);
Berging: maximaal 90% RH (niet-condenseren) |
| Hoogte |
Max. 1000 m boven zeeniveau |
| Vibratie |
Max. 5,9 m/s2 (0,6 G) |
| Gewicht [kg] |
0.8 |
0.8 |
1.0 |
1.0 |
1.4 |
1.4 |
2.3 |
2.3 |
4.6 |
6.2 |
Ervo Versterkers
MR-J3-A4/B4/T4
(Type 400 V) |
60A4
60B4
60T4 |
100A4
100B4
100T4 |
200A4
200B4
200T4 |
350A4
350B4
350T4 |
500A4
500B4
500T4 |
700A4
700B4
700T4 |
11KA4
11KB4 |
15KA4
15KB4 |
22KA4
22KB4 |
| Stroomvoorziening |
Spanning/frequentie* |
3-fase 380-480V wisselstroom, 50/60Hz |
| Toegestane spanningsschommelingen |
3-fase 323-528V wisselstroom, 50/60Hz |
| Toegestane frequentiefluctuatie |
Max. ± 5% |
| Controlesysteem |
Sinusoïdaal PWM-regelsysteem / stroomregelsysteem |
| Dynamische rem |
Ingebouwd |
Externe optie |
| Beschermingsfuncties |
Overstromingssluiting, overspanningssluiting voor regeneratie, overbelastingssluiting (elektronisch thermisch relais), servomotoroververwarmingsbescherming, foutbescherming van de encoder, foutbescherming voor regeneratie,onderspanning/plotselinge stroomonderbreking, bescherming tegen te hoge snelheden, bescherming tegen overmatige fouten |
| Koelings- en beschermingscategorie |
Zelfkoeling, open (IP00) |
Koeling van de ventilator, open (IP00) |
| Milieu |
Omgevingstemperatuur |
Operatie: 0-55°C (niet-condenseren);
Berging: -20-65 °C (niet-condenserend) |
| Relatieve luchtvochtigheid |
Operatie: maximaal 90% RH (niet-condensatie);
Berging: maximaal 90% RH (niet-condenseren) |
| Hoogte |
Max. 1000 m boven zeeniveau |
| Vibratie |
Max. 5,9 m/s2 (0,6 G) |
| Gewicht [kg] |
1.7 |
1.7 |
2.1 |
4.6 |
4.6 |
6.2 |
18 |
18 |
19 |
Hoogtepunten
-
High-speed controllers voor ultra-korte positioneringstijden; gemiddelde snelheidsfrequentiereactie 2100Hz
-
High-resolution encoders voor maximale snelheidsconstantie (18 bits 262,144 P/rev)
-
Geavanceerde trillingsonderdrukking voor uitstekende aanpassing aan de machinevereisten
-
Autotuning voor extreem snelle installatie
-
Optimale kosten-batenverhouding
-
Absolute positiencoder als standaarduitrusting
-
Minimale bedradingskosten dankzij Plug & Play-configuratie en automatische motoridentificatie
-
Ondersteunt wereldwijde normen
