De IS200BAIAH1B is een Bridge Application Interface Board die wordt gebruikt in GE Innovation Series Drive Systems

De IS200BAIAH1B is ontworpen om te functioneren als een brugtoepassingsinterface in Innovation Series Drive Systems.Dit bord biedt aard-grond referentie en isolatie voor signaalinvoer van terminal boardsElk bord is ontworpen met een ingebouwde EEPROM die firmware bevat die niet bestemd is voor verwijdering of veldprogrammering.

Hardware tips en specificaties

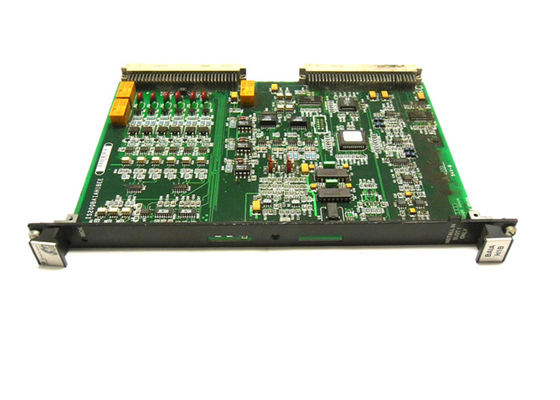

De IS200BAIAH1B is gebouwd met een smal zwart frontpaneel.Het paneel draagt ook het bordnummer en de waarschuwingDe IS200BAIAH1B is een board uit de Innovation-serie, die is ontworpen om in een specifiek rek slot te worden geplaatst.Vanwege dit risico op schade, is het ook belangrijk om de afmetingen van PCB's te overwegen alvorens een aankoopbeslissing te nemen.Deze speciale printplaat komt herzien met ruw gemeten afmetingen van 12 inch in de lengte door 9 inch breedDe dikte van dit PCB is niet groter dan anderhalve inch.

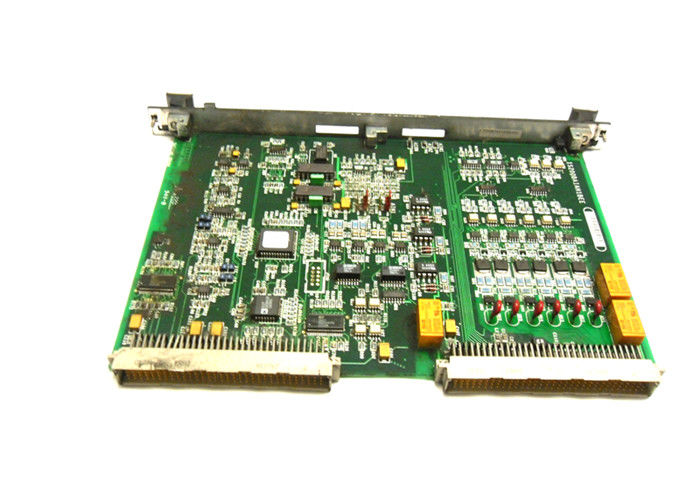

De IS200BAIAH1B heeft drie relais, zes varistors, vier jumper-switches, drie testpunten en verschillende geïntegreerde schakelingen.Deze backplane connectoren zijn gelabeld als Pancon 106-128-023 connectoren, die over het algemeen weinig op de markt beschikbaar zijn.Het voorgenoemde zwarte voorpaneel van de IS200BAIAH1B printplaat heeft openingen in twee centrale posities, waardoor de gebruiker toegang heeft tot de delen van het bord die zijn gemarkeerd als TP1 TP2 en TP3; drie verschillende beschikbare testpunten.

Een aantal aanduidingen die op de voorzijde van de IS200BAIAH1B zijn afgedrukt, kunnen de potentiële koper aanwijzingen geven voor de specificaties,omdat de online handleiding informatie voor dit circuit board is zeer beperktEen aantal van de algemene gedrukte etiketten die op de basisplaat van dit PCB zichtbaar zijn, zijn:

• IS200BAIAH1
• BAIA#B 6DA02
• PVC-3 1598
• T50
• F36

Bij het hanteren van de IS200BAIAH1B dient te allen tijde een polsband te worden gedragen, gezien de extreme gevoeligheid van dit bord voor statische elektriciteit.Ons team zal een antistatische wrap gebruiken om de IS200BAIAH1B te beschermen tijdens het vervoer.. Volgt u alle installatieprocedures zoals beschreven in de handleidingen en in de gegevensbladen van de fabrikant.
