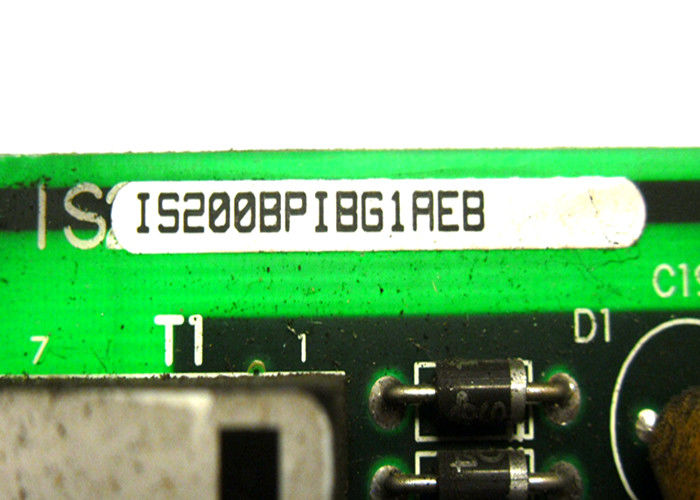

Het IS200BPIBG1AEB-model maakt deel uit van de MK VI-serie geproduceerd door General Electric.
Vaak gestelde vragen over IS200BPIBG1AEB
Hoeveel connectoren zijn er op het IS200BPIBG1AEB model?
Er zijn vier hoofdconnectortypen op het IS200BPIBG1AEB-model. Een PAPL, PBPL en PCPL of fase A Driver Board Interface Connector en DPAPL, DPBPL en PCPL of 17,7 AC Power Connectors.PBPL, en PCPL-connectoren hebben elk zestien pinnen met individuele functies voor elk. De DPAPL, DPBPL en DPCPL-connectoren hebben elk twee pinnen.Zie tabel 7, 5, 4 en 3 voor de nomenclaturen en hun functies.
Wat is het type model van de IS200BPIBG1AEB-eenheid?
Het IS200BPIBG1AEB-model is een IGBT Drive Bridge Personality Interface Board. Het wordt gebruikt om signaalconditionering te bieden die vereist is bij het aansluiten en werken met de O1-connector.Het maakt gebruik van logisch niveau digitale besturingssignalen om te werken met drie tot zes Gate Driver / Shunt Feedback boards evenals geïsoleerde VCO feedback circuits.
Productbeschrijving
Model IS200BPIBG1AEB is een IGBT Drive Bridge Personality Interface Board vervaardigd door General Electric en gebruikt in de Mark VI IS2000-serie.het zal signaalconditionering leveren aan de P1-connector, logisch niveau digitale besturingssignalen aan drie of mogelijk zes Gate Driver/Shunt Feedback boards en geïsoleerde VCO-feedback circuits, die op zijn beurt de DC-verbinding en de VBC- en VAB-fase-uitgangsspanningen zal controleren.Een ander kenmerk van het IS200BPIBG1AEB-model is dat het fouten kan vastleggen die zijn ontdekt door de Gate Driver boards en vervolgens de foutinformatie rapporteertDe logische signalen die worden verzonden naar of van de aangesloten gate drive board zullen dubbel optocoupled zijn met een geïsoleerde spanning van 5 V interim stroom die is afgeleid van de 17,7 Vac voeding.
Er zijn zes stroomvoorzieningen beschikbaar op het model IS200BPIBG1AEB; deze stroomvoorzieningen zijn afgeleid van de secundaire van drie transformatoren, één per fase.Er is een spanning wisselstroom van 17.7 Vac; deze Vac is een vierkantgolfinvoer en wordt geleverd aan de transformatorprimaires die worden geleverd via de P1-connector.Een tweede secundaire kan ook een volle golf rectificeren en filteren om een geïsoleerde spanning van 12 V te leveren die vereist is door de spanningsfeedback-VCO-circuitsEr is een besturingslogic op het BPIB-model dat 5 V is en via de P1-connector wordt geleverd.
Dit model kan storingen voor bovenste en onderste poortdrivers controleren en is individueel vergrendeld per fase.de vergrendelde storingen in verband met het stuurcircuit worden aangekondigd op de geschikte fase P-foutlijnVoor meer informatie over de foutbeheersing van de IS200BPIBG1AEB, zie pagina drie van de GEI-100266 handleiding.
Technische specificaties
| Deelnummer |
IS200BPIBG1AEB |
| Reeks |
Mark VI IS200 Turbine Control System (Systeem voor het besturen van turbines) |
| Vervaardiging |
Algemene elektrische industriële systemen |
| Functioneel acroniem/afkorting |
BPIB |
| Modeltype |
IGBT Drive Bridge Personality Interface Board |
| DC-linkspanningsfeedback VCO-bereik |
0-20 MHz |
| Energiebehoeften |
17.7 VAC of 5 VDC |
| IGBT Driver Card Interface Supply Output |
Geïsoleerd 5 VDC, max. 500 Ma |
