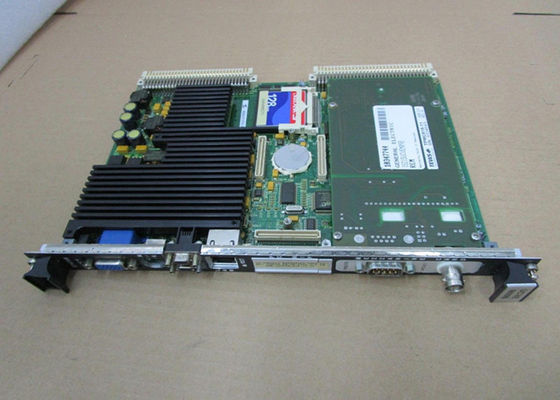

IS215UCVEM09 is een standaardcontroller vervaardigd en ontworpen door General Electric

IS215UCVEM09 is een standaardcontroller vervaardigd en ontworpen door General Electric

Vervaardiging

Deelnummer: IS215UCVEM09
Vervaardiger: General Electric
Serie: Mark VI
Besturingssysteem: QNX
Microprocessor: Intel Celeron 300 MHz
Programmering: besturingsblok
Productsoort: Unit Controller Board
Beschikbaarheid: Op voorraad
Vervaardigingsland: Verenigde Staten (VS)

FUNCTIONELE OPSCHRIFTING

IS215UCVEM09 is een standaard controller vervaardigd en ontworpen door General Electric. Het is een single-slot board met een 300 MHz Intel Celeron processor met 16 MB flashgeheugen en 32 MB DRAM.Een enkele 10BaseT/100BaseTX (RJ-45) Ethernet-poort zorgt voor verbinding met de gereedschapskist of andere besturingsapparatenDe controller is geïnstalleerd op een Versa Modular Euro (VME) rack en communiceert met I/O-boards via de VME-bus.QNX, een real-time, multitasking-besturingssysteem dat is ontworpen voor industriële toepassingen met hoge snelheid en hoge betrouwbaarheid, dient als besturingssysteem (besturingssysteem).De toolbox van het besturingssysteem wordt gebruikt om software te laden die specifiek is voor de toepassing van de controller (toolbox)Drie communicatiepoorten zorgen voor toegang tot de bedienings- en ingenieursinterfaces.

IS215UCVEM09 Operatie

Er wordt specifieke software voor het gebruik van de controller met stoom-, gas-, land- en zeevliegtuigen (LM) of installatiebalansproducten (BOP) op geplaatst.Als de verzameling van blokken normaal is en de blokken gemiddeld groot zijn, kan het tot 100.000 trappen of blokken per seconde uitvoeren.
De controller kan met behulp van een externe klokonderbreking met de klok op het VCMI-communicatiebord synchroniseren met een nauwkeurigheid van 100 microseconden.Het VCMI-communicatiebord gebruikt de VME-bus om externe gegevens te verzenden en te ontvangen naar en van de controlesysteemdatabase (CSDB) in de controller.
De procesinvoer en -uitvoer van de I/O-boards vormen de gegevens in een simplex-systeem.berekende uitgangen die door de uitgangshardware moeten worden gestemd, en de interne toestandwaarden die tussen de controllers moeten worden uitgewisseld, vormen de gegevens in een TMR-systeem.

Kenmerken

De componenten zijn compatibel met het Mark VI besturingssysteem. Het is een VME-bord met een enkele slot. De controller heeft twee seriële RS-232C-poorten, een Ethernet-poort, een USB-systeem en een USB-systeem.met een diameter van niet meer dan 30 mm,Het bord bevat een hogesnelheidsprocessor, flashgeheugen en DRAM.
Dit bord ontvangt externe gegevens via het VCMI-communicatiebord. Afhankelijk van het systeem kunnen gegevens via proces-I/O (simplex) of gestemd I/O (TMR) aan het bord worden geleverd.

Productcomponenten

Monitorpoort
Toetsenbord/muispoort
COM1 - RS-232C-poort voor de eerste opstelling van de controller
ETHERNET 1 - Primaire Ethernet-poort voor EGD-communicatie en Toolbox-configuratie
Status-LED's - VMEbus SYSFAIL, Flash-activiteit, stroomstatus
Ethernet-status-LED's - Actief (blinken = Actief), (vast = Inactief), Link (Geel = 10BaseT), (Groen = 100BaseTX)
DLAN COM 20020 controller ARCNET-interface

DLAN-interface

COM 20020 ARCNET-controller, BNC 93 ohm, overdrachtssnelheid - 5 Mbps

Bus Arbitration: De controllerkaart beheert bustoegang en arbitrage tussen meerdere modules die zijn aangesloten op de VMEbus.
Interrupt Handling: Het ondersteunt onderbrekingsverzoeken van VMEbus-apparaten en beheert hun prioriteit en reactie.Onderbrekingen zijn belangrijk voor real-time toepassingen die onmiddellijke aandacht vereisen voor bepaalde gebeurtenissen of gegevens.
Gegevensoverdrachtscontrole: Verwerkt gegevensoverdrachten tussen de VMEbus en andere apparaten, zoals geheugen, input/output (I/O) apparaten of andere bussystemen.Het biedt de nodige controlesignalen en -protocollen voor een efficiënte en betrouwbare gegevensuitwisseling..
Tijdgeneratie: genereert tijdsignalen die nodig zijn voor de goede werking van de VMEbus.
Protocolondersteuning: VME-controllerkaarten ondersteunen meestal verschillende VMEbus-protocollen, zoals VME64x, VME320 of VME64.,Adresering, en timing op de VMEbus.
Backplane Connectivity: De controllerkaart wordt aangesloten op een VMEbus-backplane, die dient als de fysieke verbinding tussen meerdere modules in een computersysteem.De kaart is ontworpen om in een specifieke VMEbus-slot te passen en wordt via randconnectoren aangesloten op de achtergrond.

Vermogenseisen

+5 V dc, 6,6 A typisch, 8,6 A maximaal
+12 V dc, 180 mA typisch, maximaal 250 mA
-12 V dc, 180 mA typisch, maximaal 250 mA

Kenmerken

Primaire Ethernet-interface: Twisted pair 10BaseT/100BaseTX, RJ-45 connector
Geheugen: 32 MB DRAM, 16 MB compacte flashmodule, 128 KB L2 cache, SRAM op batterij
PROFIBUS-interface: PROFIBUS DP masterclass 1
COM-poorten: twee micro-miniatuur 9-pin D-connectoren

Systemfuncties

Kleine toerentalregelsystemen vereisen een vereenvoudigde systeemarchitectuur.
In plaats van de grotere T-type terminal boards die op TMR-systemen worden gebruikt, zijn compacte DIN-rail gemonteerde terminal boards beschikbaar.Aangezien de D-type terminal boards rechtstreeks aansluiten op het besturingschassis om verbinding te maken met de I/O boards, wordt IONet niet gebruikt.

WOC heeft de grootste voorraad onderdelen voor GE gasturbinesystemen.Ons team van experts bij WOC helpt u graag met uw automatiseringsvereistenNeem contact met ons op voor prijzen en beschikbaarheid van onderdelen en reparaties.
