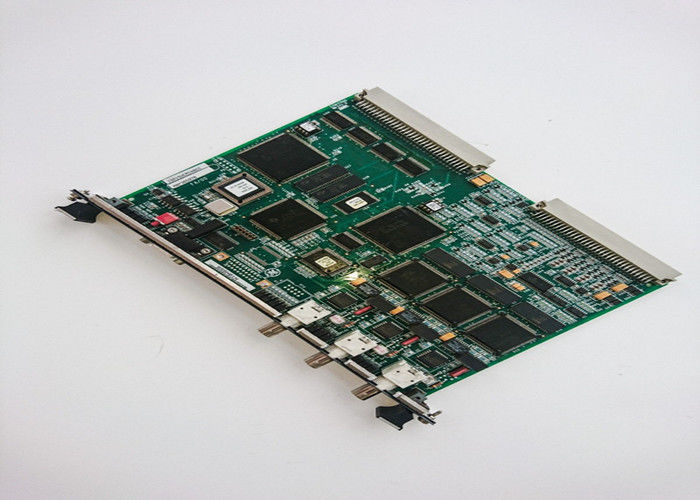

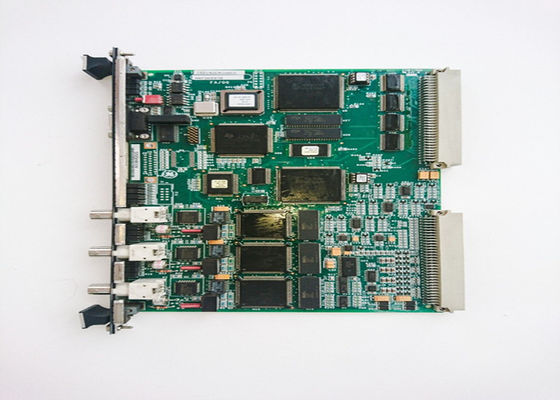

GE FANUC IS215VCMIH2 - VME BUS MASTER CONTROLLER BOARD, 6U hoog VME board, 0,787 inch breed

GE FANUC IS215VCMIH2 - VME BUS MASTER CONTROLLER BOARD, 6U hoog VME board, 0,787 inch breed

Vervaardiging

Deelnummer: IS215VCMIH2
Vervaardiger: General Electric
Serie: Mark VI
Productsoort: Master Controller Board
Boordtype: 6U hoog VME-bord, 0,787 inch breed
Processor: TMS320C32 32-bits digitale signaalprocessor
Geheugen: Dual-port geheugen
Beschikbaarheid: Op voorraad
Land/regio van vervaardiging: Verenigde Staten
Handleiding: Mark VI_GEH-6421_systeemgids Vol_II

FUNCTIONELE OPSCHRIFTING

IS215VCMIH2 is een VME Bus Master Controller Board vervaardigd en ontworpen door General Electric als onderdeel van de Mark VI-serie die wordt gebruikt in gasturbinesysteem.De VCMI dient als communicatie-interface met het systeembesturingsnetwerk, ook wel bekend als IONet en de interface voor communicatie tussen de controller en de I/O-boards.VCMI verwerkt de ID's voor alle boards in het rack en hun overeenkomstige terminal boards als de VME busmaster in de besturing en I/O racks. De controller en de I/O-processor boards kunnen dankzij het VCMI-bord in beide richtingen met elkaar communiceren.worden gecommuniceerd via de Ethernet-poort van de controllerDe controller Genius-poort kan worden gebruikt om extra PLC-I/O aan het systeem aan te sluiten.Het systeem maakt gebruik van een laagspanningsvariant van de gemeenschappelijke VME-rackvoeding en wordt aangedreven door 24 V dc..

Figuur 1: VCMI-boards, enkelvoudige en drievoudige netwerkversies

In de bijbehorende figuur worden drie simplex-systeemopstellingen met behulp van de VCMI met lokale en afgelegen I/O weergegeven.De signaalconditie op eindapparaten van het type DIN is altijd dezelfde als op eindapparaten van het type T., en de genoemde I/O-specificaties zijn van toepassing. De boards ondersteunen echter geen TMR en er zijn verschillen in het aantal ingangen en uitgangen en de grondregels.De ruimte wordt bespaard door gebruik te maken van hoge dichtheid Euro-Block-terminal blokken die permanent zijn gemonteerdDe terminals op de blokken kunnen tot twee #14 draden of één #12 draad bevatten.

Figuur 2: Simplex-systeemconfiguraties met lokale en externe I/O

In de eerste illustratie, een klein systeem, wordt alle I/O in het VME-besturingsrack geplaatst,de noodzaak van afgelegen I/O-racks wegnemenHet VCMI heeft drie IONet-poorten, met één voor elk van de drie kanalen (R, S en T).Hoewel veel I/O-racks worden ondersteund door één IONetIn het geval van I/O-platformen en -punten zijn alle I/O-kanalen (R, S en T) identiek.

Figuur 3: TMR-systeemconfiguraties met lokale en externe I/O

Diagnose:

Er zijn bewakings- en waarschuwingssystemen voor de interne +5 V, 12 V, 15 V en 28 V stroomvoorziening, met uitzondering van de 28 V stroomvoorziening, die een alarminstelling van 5,5% heeft.de alarminstellingen zijn aanpasbaar en vaak ingesteld op 3.5%. De diagnostische signalen van de via J301 aangesloten energieverdelingsmodule (PDM) zijn ook gecontroleerd.twee differentiële 5V dc analoge ingangen, grondfout en over/onderspanning op de P125 V-bus, en digitale ingangen.

Installatie:

De controller en een VCMI zijn de twee componenten die een besturingsmodule vormen.met inbegrip van het rack van de GE Fanuc-integrator zoals weergegeven op de bijbehorende figuur en de twee Mark VI-rackgroottes zoals weergegeven in het onderdeel "VCMI - Bus Master Controller"." Alleen standalone modules met remote I/O worden gebruikt in de kortere GE Fanuc rack.Een koelventilator wordt boven of onder de controller geplaatst, afhankelijk van het gebruikte rekEen VDSK-bord is ook nodig voor de zelfstandige besturingsmodule die wordt gebruikt met een rack van een GE Fanuc-integrator om ventilatorvermogen te leveren en het rack te identificeren via een ID-verbinding.

Figuur 4: Typische controller gemonteerd in rack met communicatiebord

WOC heeft de grootste voorraadGE Speedtronic Mark VI onderdelen. We kunnen ook uw defecte boards repareren. WORLD OF CONTROLS kan ook ongebruikte en herbouwde boards leveren met een garantie. Ons team van experts is 24 uur per dag beschikbaar om uw OEM-behoeften te ondersteunen.Ons team van expertsWOCVoor prijzen en beschikbaarheid van onderdelen en reparaties kunt u telefonisch of per e-mail contact opnemen met ons team.
