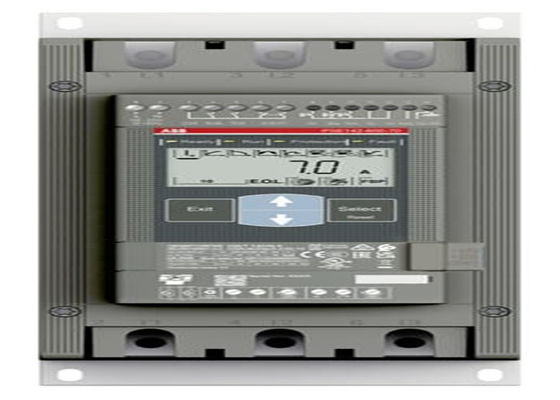

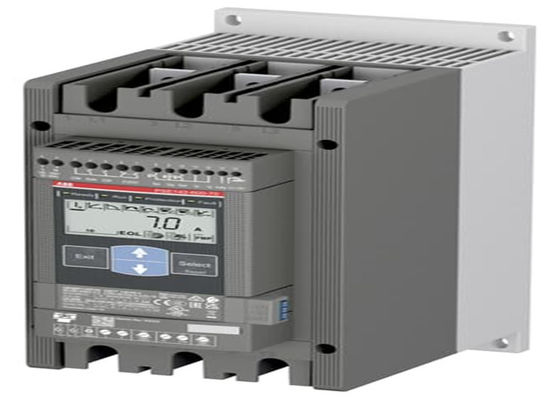

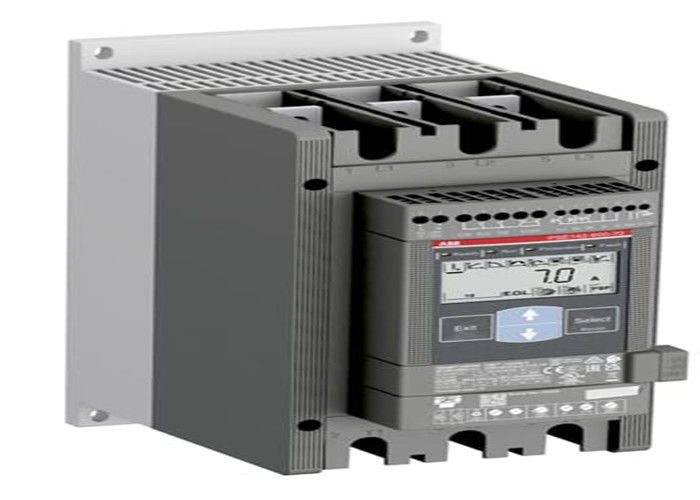

ABB PSE142-600-70 1SFA897110R7000 heeft een nominale maximale werkstroom van 142 A met een werkspanningsspanne
Algemene informatie
Wereldwijde commerciële alias:
PSE142-600-70
Uitgebreide productsoort:
PSE142-600-70
Product-ID:
1SFA897110R7000
ABB-typebenaming:
PSE142-600-70
EAN:
7320500400685
Catalogus Beschrijving:
PSE142-600-70 Softstarter - 143 A - 208... 600 V AC
Lange beschrijving:
De softstarter PSE142-600-70 heeft een nominale maximale werkstroom van 142 A met een werkspanningsbereik van 208...600 V AC. De nominale regelspanning is tussen 100...250 V AC bij 50/60 Hz.PSE beschikt over een tweefasige bediening met een zachte start en stop door een spanning of een koppelrampeHet heeft een ingebouwde omleiding voor eenvoudige installatie en energiebesparing.De PSE heeft functies zoals stroomlimietHet heeft een verlicht scherm dat symbolen gebruikt om taalneutraal te worden.u kunt een identiek extern toetsenbord toevoegen met een rating van IP66Er zijn drie manieren om met PSE te communiceren. Dit kan worden gedaan door hardwire-invoer Start/Stop of door Reset of fault. Een andere populaire optie is de ingebouwde veldbuscommunicatie Modbus RTU.Je kunt ook een externe adapter en een Fieldbus plugPSE is een echte softstarter voor algemene doeleinden, een perfecte balans tussen hoge startcapaciteit en kostenefficiëntie.Zeer geschikt voor kleine tot middelgrote driefasemotoren met nominale stroom van 18...370 A. Typische toepassingen zijn bijvoorbeeld pompen, ventilatoren, compressoren en transportbanden.
Bestellen
Minimale bestelhoeveelheid:
1 stuk
Tolltariefnummer:
85371091
Populaire downloads
Gegevensblad, technische informatie:
1SFC132012C0201
Instructies en handleidingen:
1SFC132057M0201
CAD-afmetingen:
2CDC001079B0201
Bedradingsdiagram:
N/A
Afmetingen
Nettobreedte van het product:
130 mm
Netto-hoogte van het product:
295 mm
Netto-diepte / lengte van het product:
220 mm
Nettogewicht van het product:
40,4 kg
Technische
Nominale bedrijfsspanning:
208... 600 V wisselstroom
Nominale regeltoevoerspanning (Us):
100... 250 V wisselstroom
Nominale spanning van het besturingscircuit (Uc):
24 V gelijkstroom
Nominale frequentie (f):
50/60 Hz
Hoofdcircuit 50 / 60 Hz
Nominale bedrijfsvermogen - Lijnverbinding (Pe):
(230 V) 40 kW
(400 V) 75 kW
(500 V) 90 kW
Nominale bedrijfsstroom - Lijnverbinding (Ie):
143 A
Percentage van de servicefactor:
100 procent
Bescherming tegen overbelasting:
Ingebouwde elektronische overbelastingbescherming
Geïntegreerde elektronische overbelasting:
- Ja, dat klopt.
Verstelbare nominale motorstroom Ie:
30... 100%
Startcapaciteit bij maximale nominale stroom Ie:
4xIe voor tieners
Ramptijd:
0... 30 seconden [tijdseenheid]
1... 30 seconden [tijdseenheid]
Aanvankelijke spanning tijdens het starten:
30... 70 %
Speciale ramp voor afnemende spanning:
Geen %
Stroomlimietfunctie:
1.5... 7xIe
Schakelaar voor Inside Delta Connection:
- Nee, niet echt.
Signal relais:
- Ja, dat klopt.
Signal relais:
- Ja, dat klopt.
Foutsignaal relais:
- Ja, dat klopt.
Overbelastingssignaal relais:
- Ja, dat klopt.
Analoge uitgangen:
4...20 mA
Signaalindicatie voltooide startram (LED):
Groen
Signaalindicatie Klaar om te starten/standby ON (LED):
Groen
Signaalindicatie R (LED):
Groen
Signaalindicatie (LED):
Groen
Bescherming van signaalindicatoren (LED):
Geel
Vermogen om de lijn te verplaatsen
Rood
Aantal starts per uur bij 3,5*Ie gedurende 7 seconden 50% ON-tijd 50% OFF-tijd:
10
Communicatie:
Modbus-RTU
Grade van bescherming:
IP00
Terminaltype:
Hoofdcircuit: staven
Verbindingscapaciteit Hoofdcircuit:
Hooldiameter 8,5 mm
Rigid 1/2 x 2,5... 70 mm2
Breedte en dikte 17,5x5 mm
Verbindingscircuit voor capaciteitscontrole:
Rigiede 1 x 2,5 mm2
Rigid 2 x 1,5 mm2
Verbindingscircuit voor capaciteitsvoorziening:
Rigiede 1 x 2,5 mm2
Vergrendelingskoppel:
Beheerscircuit 0,5 N·m
Hoofdcircuit 18 N·m
Voedingscircuit 0,5 N·m
Hoofdproducttype:
PSE142
Functie:
Zwakke start met koppelregeling
Zwakke start met spanningsrampe
Soft stop met koppelregeling
Soft stop met spanningsrampe
Kicke start
Sequentie start
Stroomlimiet
Start omgekeerd (externe contactoren)
Automatische herstart
Gebeurtenislog
Beschermingsfunctie
Elektronische overbelastingbescherming, EOL; vergrendelde rotorbescherming; onderbelastingbeveiliging tegen stroom
Technische UL/CSA
Maximale werkspanning UL/CSA:
Hoofdcircuit 600 V
Tekenmoment UL/CSA:
Beheerscircuit 4.4 in·lb
Hoofdcircuit 159.3
Voedingscircuit 4.4 in·lb
Milieu
Omgevingstemperatuur:
Operatie -25... +60 °C
Opbergen bij -40... +70 °C
Grade van bescherming:
IP00
Materiële naleving
De in artikel 4, lid 1, onder a), van Verordening (EU) nr. 575/2013 vermelde informatie moet worden verstrekt aan de bevoegde autoriteit.
9AKK108467A5658
REACH-verklaring:
2CMT2022-006481
RoHS-informatie:
2CMT2022-006500
RoHS-status:
Overeenkomstig Richtlijn 2011/65/EU van de EU en wijziging 2015/863 van 22 juli 2019
Wet op de controle van giftige stoffen - TSCA:
2CMT2023-006524
WEEE B2C / B2B:
Van bedrijf tot bedrijf
WEEE categorie:
5Kleine apparatuur (geen uiterlijke afmeting meer dan 50 cm)
Certificaten en verklaringen
CQC-certificaat:
CQC2011010304468089
Verklaring van overeenstemming - CCC:
2020980304001545
Verklaring van overeenstemming - CE:
2CMT2015-005447
Informatie over de container
Pakketniveau 1 Breedte:
203 mm
Pakketniveau 1 Diepte / lengte:
282 mm
Pakketniveau 1 Hoogte:
363 mm
Pakketniveau 1 Bruto gewicht:
50,4 kg
Pakketniveau 1 EAN:
7320500400685
Pakketniveau 1 Eenheden:
doos 1 stuk
Classificaties
Objectclassificatiecode:
Q
ETIM 7:
EC000640 - Zachte start
ETIM 8:
EC000640 - Zachte start
ETIM 9:
EC000640 - Zachte start
eClasse:
V11.0: 27370907
UNSPSC:
39121521
IDEA-code van de granulaire categorie (IGCC):
4740 >> Zwakke start
Accessoires
Filters
Geen filters te tonen
12 Producten
Identificator Beschrijving Type Qty Maateenheid
1SDA066917R1
KIT FC Cu XT4 3 stuks
KIT FC Cu XT4 3 stuks
1
stuk
1SDA054988R1
KIT FC CuAl 1x185mm2 T4 3 stuks
KIT FC CuAl 1x185mm2 T4 3 stuks
1
stuk
1SFN074707R1000
LW185 Terminalenvergroting
LW185
1
stuk
1SFA899221R1002
PSLE-185 TERMINAL KIT
PSLE-185
1
stuk
1SFN074810R1000
LX205 Terminalverlenging
LX205
1
stuk
