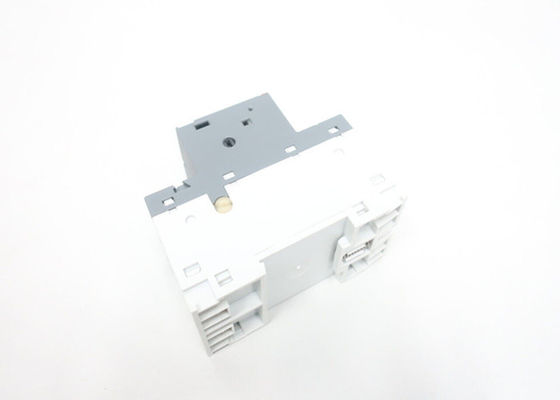

MS132-6.3 is een compact apparaat met een breedte van 45 mm met een nominale bedrijfsstroom



Algemene informatie

Uitgebreide productsoort:
MS132-6.3
Product-ID:
1SAM350000R1009
EAN:
4013614400094
Catalogus Beschrijving:
MS132-6.3 Handmatige motorstarter 4.0... 6.3 A
Lange beschrijving:

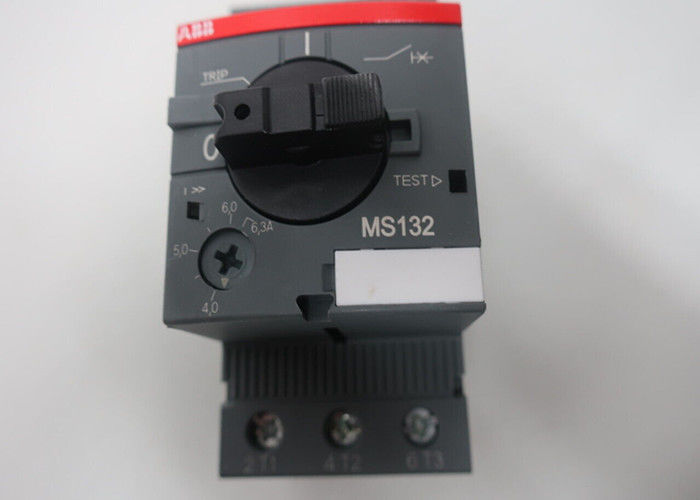

De MS132-6.3 handmatige motorstarter (ook wel motorbeschermingscircuitbreaker of handmatige motorbeschermer genoemd) is een compact apparaat met een breedte van 45 mm met een nominale werkstroom van Ie = 6,3 A.Dit apparaat wordt gebruikt om motoren handmatig aan en uit te schakelen en om ze betrouwbaar te beschermen tegen kortsluitingen zonder een zekeringDe handmatige motorstarter biedt een gerangschikt kortcircuitsluitvermogen Ics = 100 kA bij 400 VAC en tripklasse 10.Verder zijn de ingebouwde ontkoppelingsfunctieDe handmatige motorstarter is geschikt voor drie- en eenfasige toepassingen.Het handvat is vergrendelbaar om te beschermen tegen ongeoorloofde wijzigingenAls accessoire zijn hulpcontacten, signaalcontacten, onderspanningsvrijstellingen, shuntreizen, 3-fasenbusstaven, stroominvoerblokken en terminale afstandsbediening beschikbaar.





De MS132-6.3 handmatige motorstarter is een veelzijdig apparaat dat voornamelijk is ontworpen om motoren te beschermen tegen verschillende elektrische storingen en tegelijkertijd handmatige controle over hun werking mogelijk te maken.Hier zijn de belangrijkste kenmerken en specificaties van de MS132-6.3:

1. Type apparaat: Handmatige motorstarter (ook wel motorbeschermingscircuitbreaker genoemd).

2. Breedte: Compact met een breedte van 45 mm, waardoor de ruimte wordt bespaard.

3. Nominale bedrijfsstroom (Ie): 6,3 A. Dit geeft de maximale continue stroom aan die het apparaat onder normale bedrijfsomstandigheden kan verwerken.

4. Kortcircuitbreukcapaciteit (Ics): 100 kA bij 400 VAC. Dit geeft de maximale storingstroom aan die het apparaat veilig kan onderbreken zonder schade.

5. Trip Class: Class 10. Dit verwijst naar de trip-kenmerken van het apparaat onder overbelasting.

6. Beschermingsfuncties

   • Kortsluitingsbescherming: beschermt tegen kortsluitingsfouten.
   • Bescherming tegen overbelasting: beschermt tegen aanhoudende overstromingen.
   • Fasefoutbescherming: beschermt tegen fasefouten.

7. Ingebouwde functies:

   • Ontkoppelingsfunctie: biedt een middel om de motor handmatig te ontkoppelen.
   • Temperatuurcompensatie: zorgt voor een betrouwbare werking in een reeks temperaturen.
   • Struikelvrije mechanisme: voorkomt dat het apparaat tijdens een storing handmatig in de "aan"-positie wordt gehouden.
   • Vergrendelbare handgreep: Bevestigt de handgreep om ongeoorloofd gebruik te voorkomen.

8. Operatie: geschikt voor zowel driefase- als eenfasige toepassingen, waardoor de motor flexibel kan worden bestuurd.

9. Beschikbare accessoires:

   • Hulpcontacten: voor extra besturing of signaalgebruik.
   • Signaleringscontacten: om de status van de motorstarter aan te geven.
   • Onderspanningsvrijstellingen: om de motor automatisch te ontkoppelen bij spanningsdalingen.
   • Shunt Trips: voor remote tripping mogelijkheden.
   • 3-fase busbars, stroominvoerblokken, terminalspasers: voor gemakkelijke installatie en verbinding.

10. Handleiding: beschikt over een draaibare handgreep met een duidelijke indicatie van de schakelaarpositie, die een gemakkelijke bediening en zichtbaarheid van de status mogelijk maakt.



Bestellen

Minimale bestelhoeveelheid:
1 stuk
Tolltariefnummer:
85362010

Populaire downloads

Gegevensblad, technische informatie:
2CDC131021D0202
Instructies en handleidingen:
2CDC131022M6802
Instructies en handleidingen (deel 2):
2CDC131060M0202
Ex Bedieningsinstructies:
2CDC131063M6801
Tijd-huidige kenmerkende curve:
1SAM300505F0009
I2t Kenmerkend:
1SAM300507F0001
1SAM300507F0003
Stroomkenmerken van de stopstroom:
1SAM300508F0001
1SAM300508F0003
CAD-afmetingen:
2CDC001079B0201
Dimensie diagram:
1SAM300402F0001





Afmetingen

Nettobreedte van het product:
45 mm
Netto-hoogte van het product:
90 mm
Netto-diepte / lengte van het product:
86.75 mm
Nettogewicht van het product:
0.265 kg





Technische

Rated service short-circuit breaking capacity (Ics):
(230 V AC) 100 kA
(250 V DC) 3 polen in serie 10 kA
(400 V wisselstroom) 100 kA
(440 V AC) 30 kA
(500 V AC) 20 kA
(690 V AC) 3 kA
Nominale ultieme breukcapaciteit bij kortsluiting (Icu):
(230 V AC) 100 kA
(400 V wisselstroom) 100 kA
(440 V AC) 30 kA
(500 V AC) 20 kA
(690 V AC) 3 kA
Nominale instantiële kortsluitingsstroominstelling (ii):
78.8 A
Instelbereik:
4.0... 6.3 A
Nominaal bedrijfsvermogen AC-3 (Pe):
(400 V) Driefasen 2,2 kW
Nominaal bedrijfsvermogen AC-3e (Pe):
(400 V) Driefasen 2,2 kW
Nominale bedrijfsspanning:
Hoofdcircuit 690 V wisselstroom
Hoofdcircuit 250 V gelijkstroom
Nominale bedrijfsstroom (Ie):
6.3 A
Nominale bedrijfsstroom AC-3 (Ie):
6.3 A
Nominale bedrijfsstroom AC-3e (Ie):
6.3 A
Nominale bedrijfsstroom DC-5 (Ie):
6.3 A
Nominale frequentie (f):
Hoofdcircuit 50 Hz
Hoofdcircuit 60 Hz
Werkfrequentie (fsw):
0... 400 Hz
Nominale impulsstandspanning (Uimp):
Hoofdcircuit 6 kV
Nominale isolatiespanning (Ui):
690 V
Verlies van stroom:
bij nominale bedrijfsomstandigheden per pool 0,7... 1,8 W
Aantal Polen:
3
Conventioneel thermisch luchtstrom (Ith):
Hoofdcircuit 6.3 A
Grade van bescherming:
Behuizing IP20
Hoofdcircuitterminals IP10
Verontreinigingsgraad:
3
Elektrische duurzaamheid:
50000 cyclus
Mechanische duurzaamheid:
100000 cyclus
Terminaltype:
Schroefterminals
Verbindingscapaciteit Hoofdcircuit:
Flexibel met ferrule 1/2 x 0,75... 2,5 mm2
Flexibel met geïsoleerde ferrule 1/2 x 0,75... 2,5 mm2
Flexibel 1/2 x 0,75... 2,5 mm2
Rigid 1/2 x 1... 4 mm2
Vergrendelingskoppel:
Hoofdcircuit 0,8... 1,2 N·m
Lange draadverwijdering:
Hoofdcircuit 9 mm
Aanbevolen schroevendrijver:
Pozidriv 2
Montagepositie:
1... 6
Montage op DIN-spoor:
TH35-15 (35 x 15 mm bevestigingsrail) conform IEC 60715
TH35-7.5 (35 x 7,5 mm bevestigingsrail) conform IEC 60715
Minimale montageafstand:
Elektrisch geleidingsbord, horizontaal - tot 400 V 0 mm
Elektrisch geleidingsbord, horizontaal - tot 690 V 1,5 mm
Elektrisch geleidingsbord, verticaal 75 mm
Andere apparatuur van hetzelfde type, horizontaal 0 mm
Ander apparaat van hetzelfde type, verticaal 150 mm
Type actuator:
Roterende handgreep
Contactpositie:
ON / OFF / TRIP
Normen:
IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
Opmerkingen:
UL508 Zelfbeschermde combinatie motorregelaar (type E) in combinatie met voedingsblok S1-M3-xx

Technische UL/CSA

In het geval van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel van een onderdeel:
Handmatige zelfbeschermde combinatiecontrollers (type E), (480Y / 277 V AC) 65 kA
Handmatige zelfbeschermde combinatiecontrollers (type E), (600Y / 347 V AC) 18 kA
Alle op de UL-lijst vermelde zekeringen of schakelaars, groepsinstallaties (480 V AC) 65 kA
Alle op de UL-lijst vermelde zekeringen of schakelaars, groepsinstallaties (600 V wisselstroom) 35 kA
Alle op de UL-lijst vermelde zekeringen of schakelaars, motor ontkoppelen (480 V wisselstroom) 65 kA
Alle onder UL-lijst vallende zekeringen of schakelaars, motor ontkoppelen (600 V AC) 18 kA
Alle op de UL-lijst vermelde veiligheidsbeschermers of schakelaars, bescherming van kraanleiders in groepsinstallaties (480Y / 277 V AC) 65 kA
Alle op de UL-lijst vermelde veiligheidsbeschermers of schakelaars, bescherming van kraanleiders in groepsinstallaties (600Y / 347 V AC) 18 kA
Maximale werkspanning UL/CSA:
Hoofdcircuit 600 V wisselstroom




Paardenkracht UL/CSA:
(200 V wisselstroom) Drie fase 1 Hp
(208 V wisselstroom) Drie fase 1 Hp
(220... 240 V wisselstroom) Drie fase 1,5 pk
(440... 480 V AC) Drie fase 3 Hp
(550... 600 V AC) Drie fase 5 Hp
Gebruik van de motor met volle belastingampere:
(200 V wisselstroom) Drie fase 6.3 A
(208 V AC) Drie fase 6.3 A
(220... 240 V AC) Drie fase 6.3 A
(440... 480 V AC) Drie fase 4,8 A
(550... 600 V AC) Drie fase 6.1 A
Vergrendelde rotorampers:
(200 V AC) Drie fase 37,8 A
(208 V AC) Drie fase 37,8 A
(220... 240 V AC) Drie fase 37,8 A
(440... 480 V AC) Drie fase 32 A
(550... 600 V AC) Drie fase 36,8 A
Algemeen gebruik UL/CSA:
(600 V wisselstroom) 6,3 A
Verbindingscapaciteit hoofdcircuit UL/CSA:
Flexibel 1/2x 16-12 AWG
Geklemd 1/2x 16-12 AWG
Tekenmoment UL/CSA:
Hoofdcircuit 10... 12 in·lb

Milieu

Omgevingstemperatuur:
Rondom de behuizing 0... +40 °C
Operatie -25... +70 °C
Operatie gecompenseerd -25... +60 °C
Opbergen bij -50... +80 °C
Omgevingstemperatuurcompensatie:
- Ja, dat klopt.
Toegestane maximale bedrijfshoogte:
2000 m
Schokbestendigheid volgens IEC 60068-2-27:
11 ms Puls 25 g
Vibratiebestendigheid:
5g 3... 150 Hz
