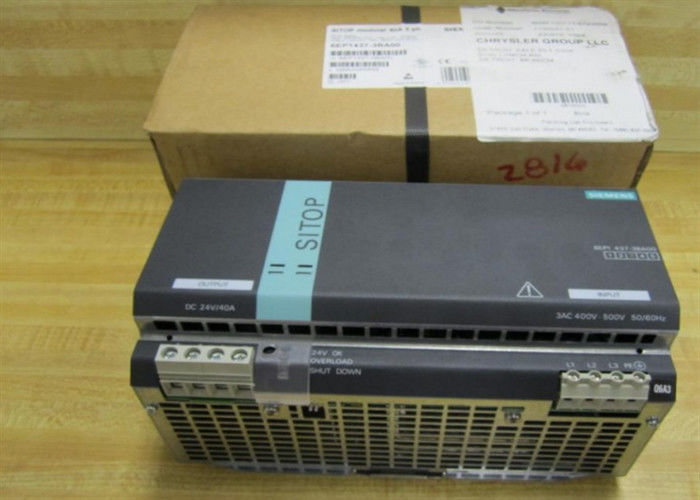

Siemens 6EP1 437 3BA00 Stroomtoevoer Input 400-500 V 3 AC Output: 24 V DC/40 A Notes

Siemens 6EP1 437 3BA00 Stroomtoevoer Input 400-500 V 3 AC Output: 24 V DC/40 A Notes


Gegevens van 6EP1 437 3BA00

Artikelnummer (marktnummer) 6EP1437-3BA00
Productbeschrijving SITOP modulaire 40 A gestabiliseerde voedingstoegang: 400-500 V 3 AC-uitgang: 24 V DC/40 A
Overzicht van de bestelgegevens van de productfamilie
Levenscyclus van het product (PLM) PM400:Fase-out gestart
PLM Datum van inwerkingtreding Produktuitfasering sinds: 01.10.2014

Invoer
Gegevensblad 6EP1437-3BA00
SITOP MODULAR/3AC/24VDC/40A
SITOP modulair 40 A gestabiliseerd
stroomtoevoer: 3 AC 400-
500 V uitgang: 24 V DC/40 A
Invoer
Invoer 3-fasige wisselstroom
Nominale spanningswaarde Vin nominale 400... 500 V
Spanningsbereik AC 320... 550 V
● Opmerking Vanaf Vin > 340 V
Invoer met breed bereik Ja
Overspanningsweerstand 2,3 × VIN, 1,3 ms
Buffering van de hoofdstroom bij Vin = 400 V
Hoofdbuffering bij minimaal 6 ms, bij Vin = 400 V
Nominale lijnfrequentie 1 50 Hz
Nominale lijnfrequentie 2 60 Hz
Nominale lijnbereik 47... 63 Hz
Invoerstroom
● bij een nominale invoerspanning van 400 V 2,2 A
Sluitstroombeperking (+25 °C), max. 70 A
I2t, max. 2,8 A2·s
Ingebouwde binnenkomende zekering: geen
Bescherming bij de elektriciteitstoevoer (IEC 898) Vereist: miniatuurcircuitbreaker met drie polen 10... 16 A
een karakteristiek C of een schakelaar 3RV2011-1DA10 (instelling 3A) of
3RV2711-1DD10 (UL 489)

Output
Gecontroleerde, geïsoleerde gelijkstroomspanning
Nominale spanning Vout DC
24V
Totale tolerantie, statische ±
3%
Statische netcompensatie, ca.
00,1%
Static load balancing, ca.
00,2%
Restgolfpiek-piek, max.
100 mV
Spikes piek-piek, max. (bandbreedte:20 MHz)
200 mV
Aanpassingsbereik
24- Wat is er?28.8V
productfunctie uitgangsspanning verstelbaar
- Ja, dat klopt.
Instelling van de uitgangsspanning
via potentiometer; max.960 W
Status weergeven
Groene LED voor 24 V OK
Signaleringen
via de signaalmodule ((6EP1961-3BA10)
In- en uitschakelgedrag
Geen overschrijding van Vout (zachte start)
Startvertraging, max.
2.5 s
de spanningsverhogingstijd van de maximale uitgangsspanning

Nominale stroomwaarde ≤ 40 A
Stroombereik 0... 40 A
● Opmerking: +60... +70 °C: 2%/K derativering
aangegeven actief vermogen typisch 960 W
kortetermijnoverladingstroom
● bij kortsluiting bij werking van typisch 120 A
duur van de overbelastingscapaciteit bij overstromingen
● bij kortsluiting tijdens het gebruik 25 ms
constante overbelastingstroom
● bij kortsluiting tijdens het opstarten van de typische 46 A
Parallelle schakeling voor betere prestaties Ja; schakelbare eigenschap
Aantal parallelle schakelbare eenheden voor verbeterde
prestaties
2
Efficiëntie
Efficiëntie bij Vout, Lout, ca. 90%
Verlies van vermogen bij Vout, Iout, ca. 106 W
Beheersing in gesloten kring
Dynamische compensatie van het elektriciteitsnet (Vin ±15 %), max. 1 %
Dynamische belastingverlichting (out: 50/100/50 %), Uout ± typ. 2 %
Inrichting van de belastingstap 50 tot 100%, typisch 4 ms
Inrichting van de laadstap 100 tot 50%, typisch 4 ms
instellingstijd maximaal 10 ms
Bescherming en toezicht
Bescherming tegen uitgangsoverspanning < 35 V
Stroombeperking, type 46 A
eigenschap van de uitgang kortsluitproof Ja
Bescherming tegen kortsluiting Als alternatief: constante stroom met een vermogen van ca. 46 A of vergrendeling
afsluiting
duurzame kortsluitingstroom RMS waarde
● typisch 46 A
Overbelasting/kortsluitingsindicator LED geel voor "overbelasting", LED rood voor "afsluiting"
