IC693PWR321 GE Fanuc stroomvoorziening module AC/DC stroomvoorziening

IC693PWR321 GE Fanuc stroomvoorziening module AC/DC stroomvoorziening

Productbeschrijving van IC693PWR321

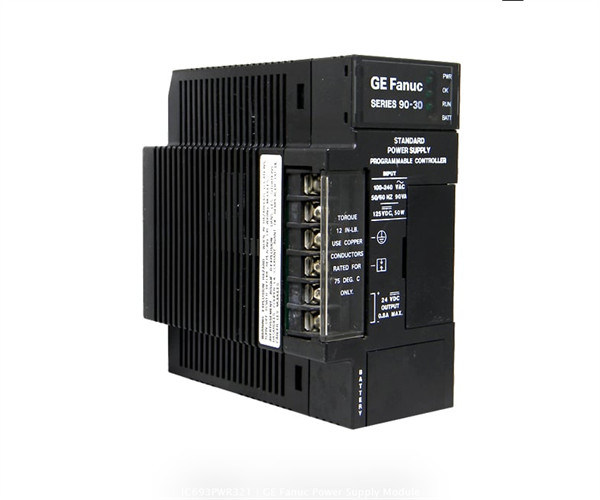

De GE Fanuc IC693PWR321 is een standaard stroomtoevoer. Deze unit is een 30 watt stroomtoevoer die direct of wisselstroom kan gebruiken.Afgezien van een +5VDC-uitgangDeze stroomvoorziening kan twee +24 VDC-uitgangen leveren. Een is een relais-uitgang, die wordt gebruikt om circuits op Series 90-30 Output Relay-modules aan te sturen. De andere is een geïsoleerde uitgang,die intern door sommige modules wordt gebruiktHet kan ook externe stroom leveren voor 24 VDC-invoermodules.

Net als I/O-modules is deze voedingsbron gemakkelijk compatibel met het Series 90-30-systeem en werkt met elk CPU-model.Er is een beperkende functie op de stroomtoevoer die de hardware beschermt door de stroom uit te schakelen als er een directe korteDe IC693PWR321 heeft zes terminals voor gebruikersverbindingen. Net als alle Series 90-30 voedingsbronnen is dit model verbonden met de CPU-prestaties.en foutvertrouwenDe stroomvoorziening heeft ook geavanceerde diagnostische functies en een ingebouwde slimme schakelaar.

GE Fanuc IC693PWR321 is een standaard vermogen module die deel uitmaakt van het GE Fanuc 90-30 serie platform.en de nominale ingangsspanning is 100 tot 240 VAC of 125 VDCDe GE Fanuc IC693PWR321 module is een vermogen module voor de 90-30 serie.Het levert stroom voor de verwerkingscapaciteit van Fanuc 90-30 serie PLC'sHet is gelegen in de linkerste slot van het moederbord. Het nominale vermogen is 30 watt. Het kan samenwerken met AC- en DC-energiebronnen.Het spanningsbereik van de ingangsspanningsbron van het apparaat moet tussen 85 en 264 volt AC of 100 en 300 volt DC liggen.Het biedt verschillende spanningsuitgangen: een 5V gelijkstroomspanning en een 24V gelijkstroomspanning die stroom levert aan het circuit, en een geïsoleerde 24V gelijkstroomspanning die sommige modules gebruiken om externe stroom te leveren.De piekstroom is 4 ampère.Het voedingsapparaat van deze programmeerbare regelaar heeft een stevige structuur en is voorzien van een accu.De IC693PWR321 module is volledig compatibel met elk CPU-modelDe power module heeft de cULus- en CE-certificering gehaald en is ontworpen om te werken in Class 1 Division 2-omgevingen.

De IC693PWR321-module heeft een energiebeperkende functie die de hardware onmiddellijk kan beschermen bij een directe kortsluiting.De stroomvoorzieningseenheid is uitgerust met 6 eindpunten voor de verbindingen van de bediener.Het heeft verbeterde diagnostische mogelijkheden die alle gebeurtenissen en updates voor operators kunnen volgen.Voor communicatie, is de IC693PWR321-module uitgerust met een RS-485 seriepoort.IC693PWR321 kan worden aangedreven door wisselstroom of gelijkstroom. Het AC-invoerspanningsbereik van deze voedingsbron is 85-264 VAC, met een nominale waarde van 120-240 VAC. Voor DC-voedingsspanning is het aanvaardbare spanningsbereik 100-300 VDC,met een nominale waarde van 125 VDCDe ingangsvermogen vereisten zijn 90 VA (AC-invoer) en 50 W (DC-invoer).De uitgangsvermogen van IC693PWR321 omvat maximaal 15 watt voor 5 VDC en 24 VDC relaisoperaties.; 24VDC-relais heeft een maximum van 15 watt en 24VDC-isolatie heeft een maximum van 20 watt. De uitgangsspanning van deze voedingsbron bedraagt 5,0 VDC tot 5,2 VDC, met een nominale waarde van 5,1 VDC;24VDC tot 28VDC voor 24VDC-relais; 21,5VDC tot en met 28VDC, gebruikt voor het isoleren van 24VDC-operatie. Het heeft een overspanningsbescherming van 6,4VDC tot en met 7VDC en een overstromingsbescherming van 4A, met een maximale houdtijd van 20 milliseconden.

Technische specificaties

De GE Fanuc IC693PWR Series 90-30 High Capacity Power Supply Modules snappen gewoon in net als I/O-modules en werken met elke serie 90-30 CPU. Each version provides auto-ranging so there is no need to set jumpers for different incoming power levels and they are current limiting so a direct short will shut the power supply down to avoid damage to the hardware. Series 90-30 voedingsbronnen zijn gekoppeld aan de prestaties van de CPU voor simplex, failsafe en foutverdraagzaamheid.Geavanceerde diagnostiek en ingebouwde slimme schakelaar fusie behoren tot andere veiligheidskenmerken van de voedingsmiddelen.
