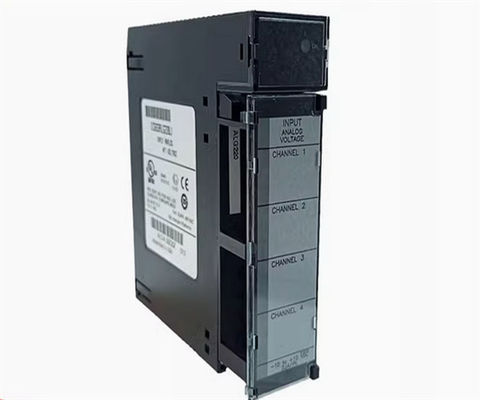

IC693ALG220 Ge Fanuc Power Supplier Series Analoog invoermodule

De IC693ALG220 is een serie 90-30 module die voorheen wordt geproduceerd door GE Fanuc, momenteel onder Emerson Automation.compatibel met een signaalbereik van - 10 VDC tot + 10 VDCDeze module is optioneel compatibel met 0-20 mA-signalen die kunnen worden ingeschakeld door een 250 Ohm-aansluiting op de gebruikersterminalconnector van de module te installeren.De IC693ALG220 is geïnstalleerd met Analog to Digital Converter (ADC) met een conversie-resolutie van 12 bits voor spanningsinvoer; 10 bit voor stroominvoer die met behulp van een precisieweerstand tot 11 bit kan worden verhoogd.Elk kanaal van de module heeft een individuele actualiseringssnelheid van 4 ms, terwijl de module wordt aangedreven door de 24VDC-stroomvoorziening van de PLCHet heeft een achtergrondstroomverbruik van 27 mA van de +5 voltbus op de achtergrond en 98 mA van de geïsoleerde +24 volt achtergrondbus.Het is gemonteerd op een beschikbare I/O-slot van de 5 of 10 slot serie 90-30 basisplaat en neemt een enkele slot van het rekDe IC693ALG220 heeft een typische absolute nauwkeurigheid van +/-10 mV/40 μA terwijl de maximale +/-30 mV/160 μA is boven de werktemperatuur.Invoerfilterrespons van 17 Hz, module-isolatie van 1500 volt tussen veldzijde en logische zijde, cross-channel afwijzing van > 80 dB en ingangsimpedantie van > 9 Megohm in spanningsmodus en 250 ohm bij werking bij stroommodus.

De IC693ALG220-module is een analoge invoermodule van GE Fanuc, die deel uitmaakt van de serie 90-30.Komt met 4 ingangskanalen. Elk kanaal kan een analoog signaal gemakkelijk omzetten in een digitaal signaal, volgens de vereisten van de gebruikersapplicatie.de GE Fanuc IC693ALG220 CAV-invoermodule stelt gebruikers in staat om invoersignalen van -10 tot +10 volt te converteren. De conversie snelheid voor elk kanaal is ongeveer 1 milliseconde. Zo biedt de IC693ALG220-invoermodule een update snelheid van ongeveer 4 milliseconde voor elk kanaal tegelijk.Het omgezette signaal heeft een resolutie van 12 bits binaireDe GE Fanuc IC693ALG220-invoermodule is uitgerust met een beperkte stroominvoermodus, evenals een jumper op de terminalconnector van elk kanaal.Gebruikers kunnen de jumper gebruiken om een interne shuntweerstand van 250 ohm aan te sluiten op het circuitDeze shuntweerstand biedt een invoerbereik van -40 tot +40 milliampère.,De belangrijkste voedingsbron van de GE Fanuc IC693ALG220 CAV-invoermodule is een geïsoleerde +24 Volt gelijkstroomtoevoer,met een vermogen van meer dan 10 WDe spanning wordt via een regulator/omvormer gestuurd om de benodigde spanning te produceren voor de werking van de IC693ALG220-module.De IC693ALG220-invoermodule wordt geleverd met een LED die de gebruikers de status van de werking laat zien.
