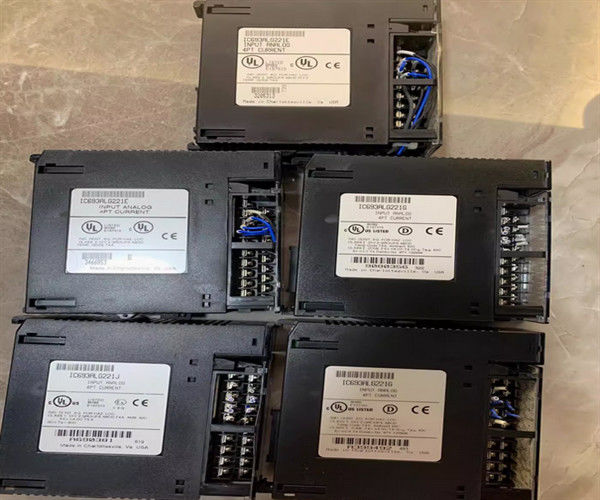

IC693ALG221 GE Fanuc Analoog Input, stroom, 4 kanaal

Productbeschrijving van IC693ALG221

IC693ALG221 is een analoge stroominvoermodule met vier invoerkanalen voor de Series 90-30 Programmable Logic Controller.Deze controller kanalen zijn elk in staat om te zetten van een analoge input signaal in een digitaal signaal als nodig is voor de toepassingEr zijn twee invoerbereiken beschikbaar met een standaard van 4 tot 20 mA met geschaalde gebruikersgegevens, zodat 4 mA overeenkomt met een telling van nul en 20 mA tot 32000.Als een jumper aan het I/O-terminalbord wordt toegevoegd, wordt het invoerbereik ingesteld op 0 tot en met 20 mA met een schaalgebruikersgegevensschaal die overeenkomt met een telling van 32000 waarbij elke 800-tel gelijk is aan 0,5 mA. Deze module is uitgerust met twee bereikspringen:één voor kanalen 1-2 en één voor kanalen 3-4.

De IC693ALG221-invoermodule biedt een omzetsnelheid van een halve milliseconde voor elk van de kanalen met een update-snelheid van twee milliseconde voor elk van de aangeboden kanalen.Resolutiesnelheid op een omgezet signaal is 12 bits over het gekozen bereik. Percentage AI-gebruikersgegevens registreren in 16 bit 2 ¢s-complementformaat. Als de huidige bron wordt omgedraaid in de input, zal de module een gegevenswoord uitvoeren dat parallel is aan het onderste einde van het bereik.

De ingangsbescherming voor de IC693ALG221 is voldoende om te werken met een verminderd vermogen met maximaal 200 V in gemeenschappelijke modusinstellingen.Alle veldverbindingen vereisen een goede kwaliteit gedraaidEen LED-indicator bewaakt de werking van de voeding.De belangrijkste energiebron die specifiek is voor de IC693ALG221 is +24 VDC aangedreven PLC-energie die wordt geleid via een omvormer voor de module. IC693ALG221 gebruikt stroom van de +5 VDC-uitgang om de isolatiecircuits aan te drijven.

De IC693ALG221 is een analoge invoermodule die deel uitmaakt van de serie 90-30 Programmable Logic Control (PLC) systeem.Deze module beschikt over vier (4) invoerkanalen., ontvangt 0-20 mA en 4-20 mA invoersignalen van veldtoestellen en -instrumenten.Deze module is uitgerust met een interne Analog to Digital converter (ADC) die de PLC in staat stelt om het signaal te verwerken en verder te conditioneren voor gebruik in het gebruikersprogramma.

De IC693ALG221 heeft een ingangsresolutie van 12 bits, waarbij elk ingangsbereik een resolutie heeft van 4 μA (1 LSB = 4 μA) voor 4-20 mA-ingangssignaal en 5 μA (1 LSB = 5 μA) voor 0-20 mA-ingangssignaal.Het heeft een absolute nauwkeurigheid van 00,1% volle schaal + 0,1% met een normale modusspanning van 200 V. Bovendien heeft deze module een lineariteit van < 1 Least Significant Bit en een filterrespons van 325 Hz.

Technische specificaties van IC693ALG221
