0...20mA signaalbereik 1K geheugen digitale IO module voor Allen Bradley 1747-M1 Ser.A.

Beschrijving van 1747-M1

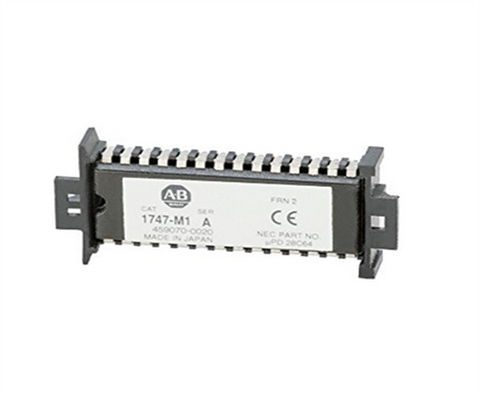

De Allen-Bradley 1747-M1 is een SLC 500 EEPROM-module. Het heeft een 8 KB, 1K gebruikerswoordgeheugen voor vaste SLC, SLC 5/01, en SLC 5/02 programmeerbare controllers. Het heeft ook een gebruikersgeheugen van 64,000 woorden en wordt geleverd met een flash-back-geheugenDe programma-scantijd van deze module is 0,9 ms, terwijl de I/O-scantijd 0,225 ms is. De achtervlakstroom van de module is 1 A bij 5 V gelijkstroom en 175 mA bij 24 V gelijkstroom.EtherNet en RS-232 poorten zijn ook beschikbaar met de 1747-M1 module. Vergeet niet om altijd de stroom van de controller uit te schakelen voordat u de 1747-M1-module verwijdert of installeert, want anders kan dit leiden tot ongewenste processorfouten of schade aan de module zelf.U dient de module alleen aan de randen van de plastic behuizing of aan de uiteinden van de drager te houden om mogelijke corrosie door contact met olie of huid te voorkomen.Vermijd elektrostatische lading, want dit kan het geheugen veranderen of zelfs vernietigen.

De 1747-M1 van Allen Bradley is een geheugenapparaat, specifiek gebruikt om zowel programma's als gegevenstabellen op te slaan en de gebruiker gemakkelijke toegang tot hen te bieden.en de SLC 5/02 programmeerbare regelaarsDe module zelf heeft een totaalgeheugen van 64000 woorden; aangezien de primaire functie ervan is als geheugenapparaat, is het mogelijk om de gebruikers van de EEPROM 8 kilobyte 1000 instructiewoordgeheugen te voorzien.Het heeft wel een flash-back-up-geheugen voor het geval het geheugen fout gaat..

De volledige module's programma's kunnen in ongeveer 0,9 milliseconden worden gescand, terwijl de I/O zelf slechts 0,0225 milliseconden in beslag neemt om te scannen.De achtervlakstroom is 1 ampère bij 5 volt DC en 175 milliampère bij 24 volt DC, en heeft een communicatiesysteem dat bestaat uit Ethernet- en RS-232-poorten.

Om veiligheidsredenen moet de stroomvoorziening van deze module vóór de installatie volledig worden uitgeschakeld om schade aan de eenheid en storingen van de processor te voorkomen.Deze aansluiting dient alleen aan de randen van de plastic behuizing te worden gehouden om zo min mogelijk met huid en oliën in contact te komen.Deze eenheid mag niet worden blootgesteld aan elektrostatische ladingen, die onherstelbare schade kunnen toebrengen aan het geheugen van de processor.

Rockwell Disclaimer: PDF Supply is geen geautoriseerde dealer of gelieerde onderneming van de fabrikant van dit product.Het product kan oudere datumcodes hebben of een oudere serie zijn dan die welke rechtstreeks bij de fabriek of de erkende dealers verkrijgbaar is.. Omdat PDF Supply geen geautoriseerde distributeur van dit product is, is de garantie van de originele fabrikant niet van toepassing.PDF Supply geeft geen verklaring af of een PLC-product wel of niet zal voorzien van firmware en, als het wel firmware heeft, of de firmware het herzieningsniveau is dat u nodig heeft voor uw applicatie.PDF Supply geeft ook geen garanties over uw vermogen of recht om firmware voor het product van Rockwell te downloaden of anderszins te verkrijgen.PDF Supply geeft ook geen garanties over uw recht om dergelijke firmware op het product te installeren.PDF Supply zal geen firmware voor u verkrijgen of leverenHet is uw verplichting om te voldoen aan de voorwaarden van een Eindgebruikerslicentieovereenkomst of een vergelijkbaar document met betrekking tot het verkrijgen of installeren van firmware.

Productgegevens van 1747-M1
