PM866AK02 /PM866K02 Ethernet 10 Module ABB Redundante processor Digitale IO-module Eenheden

PM866AK02 /PM866K02 Ethernet 10 Module ABB Redundante processor Digitale IO-module Eenheden

3BSE050199R6

Het CPU-bord bevat de microprocessor en RAM-geheugen, een real-time klok, LED-indicatoren, INIT-knop en een CompactFlash-interface.

De basisplaat van de PM866 / PM866A-controller heeft twee RJ45 Ethernet-poorten (CN1, CN2) voor verbinding met het besturingsnetwerk en twee RJ45-seriepoorten (COM3, COM4).Een van de seriële poorten (COM3) is een RS-232C-poort met modemcontrolesignalen, terwijl de andere poort (COM4) isoleerd is en wordt gebruikt voor de aansluiting van een configuratie-tool.communicatie-interfaces en S800 I/O).

Eenvoudige DIN-rail bevestigings- / loskoppelingsprocedures, met behulp van het unieke slide & lock-mechanisme.Alle basisplaten zijn voorzien van een uniek Ethernet-adres dat elke CPU een hardware-identiteit geeftHet adres is te vinden op het Ethernet-adreslabel dat aan de TP830-basisplaat is bevestigd.

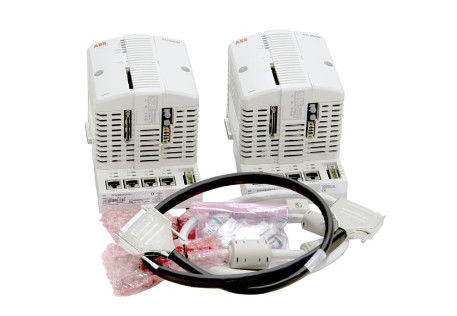

Pakket met onder meer:
2 stuks PM866A, CPU
2 stuks TP830, basisplaat, breedte = 115 mm
2 stuks TB807, ModuleBus terminator
1 stuks TK850, CEX-busverlengkabel
1 stuks TK851, RCU-Link kabel
2 stuks Batterijen voor geheugen back-up (4943013-6) 1 voor elke CPU

Kenmerken en voordelen

• ISA Secure gecertificeerd -Lees meer
• Betrouwbaarheid en eenvoudige diagnosemethoden voor storingen
• Modulariteit, waardoor een stapsgewijze uitbreiding mogelijk is
• Beschermingsklasse IP20 zonder de vereiste omhulsel
• De controller kan worden geconfigureerd met 800xA control builder
• De regelaar is volledig EMC-gecertificeerd
• Gesneden CEX-bus met een paar BC810 / BC820
• Hardware gebaseerd op normen voor optimale communicatieconnectiviteit (Ethernet, PROFIBUS DP, enz.)
• Ingebouwde redundante Ethernet-communicatiepoorten

• Algemene informatie

  Artikelnummer	3BSE081637R1 (PM866AK02)
  Afschaffing	- Ja, dat klopt.
  Hoge integriteit	- Nee, niet echt.
  Clockfrequentie	133 MHz
  Prestaties, 1000 Boole-operaties	00,09 ms
  Prestaties	00,09 ms
  Geheugen	64 MB
  RAM beschikbaar voor toepassing	51.389 MB
  Flashgeheugen voor opslag	- Ja, dat klopt.

• Gedetailleerde gegevens

  Processortype	MPC866
  Schakel in de tijd in rood.	Maximaal 10 ms
  Aantal aanvragen per verwerkingsverantwoordelijke	32
  Aantal programma's per aanvraag	64
  Aantal diagrammen per toepassing	128
  Aantal taken per verwerkingsverantwoordelijke	32
  Aantal verschillende cyclustijden	32
  Cyclustijd per toepassingsprogramma	Tot 1 ms
  Flash PROM voor firmware opslag	4 MB
  Stroomvoorziening	24 V gelijkstroom (19,2-30 V gelijkstroom)
  Energieverbruik +24 V typ/max	210 / 360 mA
  Energieverlies	5.1 W (maximaal 8,6 W)
  Invoer van de status van de overbodige voeding	- Ja, dat klopt.
  ingebouwde back-upbatterij	Lithium, 3,6 V
  Clock synchronisatie	1 ms tussen AC 800M-controllers volgens CNCP-protocol
  Evenementenrij in de controller per OPC-client	Tot 3000 evenementen
  AC 800M. transmissie snelheid naar OPC server	36-86 gebeurtenissen/sec, 113-143 gegevensberichten/sec
  Communicatie-modules op de CEX-bus	12
  Voedingsstroom op de CEX-bus	Max. 2,4 A
  I/O clusters op Modulebus met niet-rood.	1 elektrisch + 7 optisch
  I/O clusters op Modulebus met rood.	0 elektrisch + 7 optisch
  I/O-capaciteit op Modulebus	Max 96 (single PM866) of 84 (red. PM866) I/O-modules
  Modulebus scansnelheid	0 - 100 ms (echte tijd afhankelijk van het aantal I/O-modules)
  Voedingsstroom op elektrische modulebus	24 V: maximaal 1,0 A 5 V: maximaal 1,5 A
  Ethernet-kanalen	2
  Ethernet-interface	Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, vrouwelijk (8-pool)
  Protocol van het besturingsnetwerk	MMS (Manufacturing Message Service) en IAC (Inter Application Communication)
  Aanbevolen backbone van het besturingsnetwerk	100 Mbit/s Switched Ethernet
  Real-time clockstabiliteit	100 ppm (ongeveer 1 uur/jaar)
  RS-232C-interface	2 (een algemeen, 1 voor servicegereedschap)
  RS-232C-interface (COM3) (alleen niet-rood)	RS-232C, 75-19 200 baud, RJ-45 vrouwelijk (8-pool), niet opto geïsoleerd, volledige RTS-CTS-ondersteuning
  RS-232C-interface (COM4) (alleen niet-rood)	RS-232C, 9 600 baud, RJ-45 vrouwelijk (8-pool), opto-geïsoleerd, geen RTS-CTS-ondersteuning

• Milieu en certificering

  Temperatuur, werking	+5 tot +55 °C (+41 tot +131 °F)
  Temperatuur, opslag	-40 tot +70 °C (-40 tot +158 °F)
  Temperatuurveranderingen	3 °C/min volgens IEC/EN 61131-2
  Verontreinigingsgraad	Graad 2 volgens IEC/EN 61131-2
  Corrosiebescherming	G3 conform ISA 71.04
  Relatieve luchtvochtigheid	5 tot en met 95%, niet-condenserend
  Uitgestoten geluid	< 55 dB (A)
  Vibratie	10 < f < 50 Hz: 0,0375 mm amplitude, 50 < f < 150 Hz: 0,5 g versnelling, 5 < f < 500 Hz: 0,2 g versnelling
  Nominale isolatiespanning	500 V.c.
  Dielectrische testspanning	50 V
  Beschermingsklasse	IP20 volgens EN 60529, IEC 529
  Hoogte	2000 m volgens IEC/EN 61131-2
  Uitstoot en immuniteit	EN 61000-6-4, EN 61000-6-2
  Milieuomstandigheden	Industrieel
  CE-markering	- Ja, dat klopt.
  Elektrische veiligheid	Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde chemische stoffen in de verpakking van de voertuigen aangemerkt.
  Gevaarlijke plaats	UL 60079-15, cULus Klasse 1, Zone 2, AEx nA IIC T4, ExnA IIC T4Gc X
  ISA Secure gecertificeerd	- Ja, dat klopt.
  Certificaten van schepen	DNV-GL (momenteel PM866: ABS, BV, DNV-GL, LR)
  Goedkeuring door de TUV	- Nee, niet echt.
  RoHS-naleving	EN 50581:2012
  Naleving van WEEE	Richtlijn 2012/19/EU

• Afmetingen

  Breedte	119 mm (4.7 inch)
  Hoogte	186 mm (7,3 inch)
  Diepte	135 mm (5,3 inch)
  Gewicht (met basis)	K01 1200 g (2.6 lbs) / K02 2700 g (5.95 lbs)
