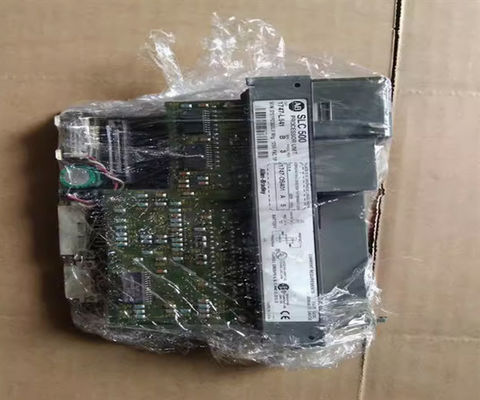

De Allen-Bradley 1747-L541 is een SLC 5/04 processor die deel uitmaakt van de SLC 500-serie, die ook de 1747-L541, L542 en L543 controllers omvat.Het is een high-performance processor verbeterd met snellere communicatie en kortere programma uitvoering tijdDe SLC 5/04 is leverbaar met 16K, 32K of 64K woorden geheugen en kan maximaal 4096 input- en outputpunten bedienen.De 1747-L541 heeft een ingebouwd DH+ kanaal dat uitgebreide berichtgeving mogelijkheden en high-speed communicatie ondersteuntHet heeft ook een RS-232 kanaal voor ondersteuning van DF1 radio modem, DH-485, ASCII en Modbus RTU communicatie.Het bevat geavanceerde wiskunde instructies en verschillende aanvullende instructiesHet ondersteunt ook remote I/O, DeviceNet pass-through en indirect adresseren.

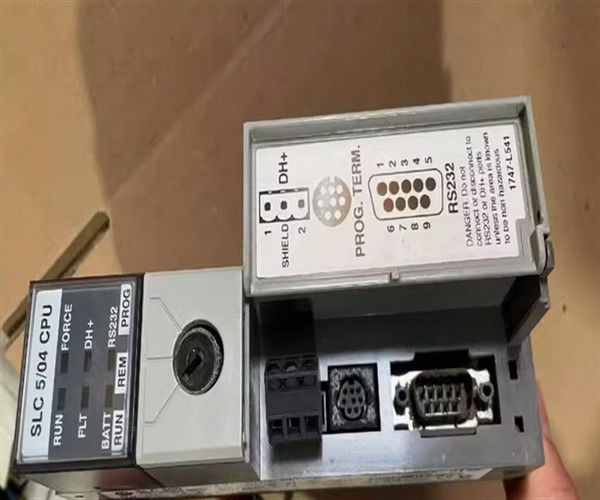

De 1747-L541 heeft een typische Program Scan Time per Keyword van 0,9 milliseconden en een typische I/O scantijd van 0,225 milliseconden.Het vereist een achtervlakstroombelasting van 1 Amp bij 5 Volt DC en van 200 mA bij 24 Volt DCHet heeft een 1 milliseconde Selectable Timed Interrupt (STI) en 0,5 milliseconde Discrete Input Interrupt (DII).het gebruikt een 1747-M13 flash-based geheugen apparaat met een 64 KB geheugen. De SLC 5/04 bevat een 3-positie toets schakelaar op het voorpaneel voor het selecteren van de Run, Remote, of Program modes.en RS-232 LED-statusindicatoren voor probleemoplossing en -diagnostiekDe SLC 500-serie processors heeft een eenvoudig, kosteneffectief ontwerp met een geschiedenis van goede installaties in toepassingen zoals HVAC-controle, SCADA en materiaalverwerking.
De Allen-Bradley 1747-L541 is een SLC 5/04-controller met een geïntegreerd 16 KB-gebruikersgeheugen, dat is ontworpen voor het verwerken van tot 4096 Input en Outputs.Deze controller behoort tot de modulaire stijl SLC 500 programmeerbare Logic Controller (PLC).
The 1747-L541 ideal for use in medium application as this controller is capable of implementing distributed IO application with the use of a communication adapter on the CPU rack and communication scanner on the IO racks. RS232-communicatiepoort is configureerbaar voor DF1 en DH485 peer-to-peer-topologie terwijl DH + -communicatie ondersteuning biedt voor verlengde afstand en multi-drop-topologie.
Als alternatief kan de RS232-communicatiepoort ook worden gebruikt met een 1761-NET-AIC om de seriepoort te laten aansluiten op een multi-drop-netwerk.De standaardinstellingen van de communicatiepoort zijn geen handdrukken., 19.2 Kbaud, CRC-foutcontrole, dubbele pakket, detecteren op en geen pariteit voor RS232-poort en 57.6 Kbaud, knooppuntadres = 1 voor Data Highway Plus (DH +).
De 1747-L541 controller vereist een SLC 500 rack voor montage en aansluiting op het elektronische achtervlak.Een stroomvoorziening van het systeem is ook nodig om de interne circuits van de processor via de elektronische achtergrond te activeren.
Deze controller is UL-gecertificeerd volgens de Amerikaanse en Canadese veiligheidsnormen, voldoet aan de CE-normen en is gemarkeerd met C-Tick.
