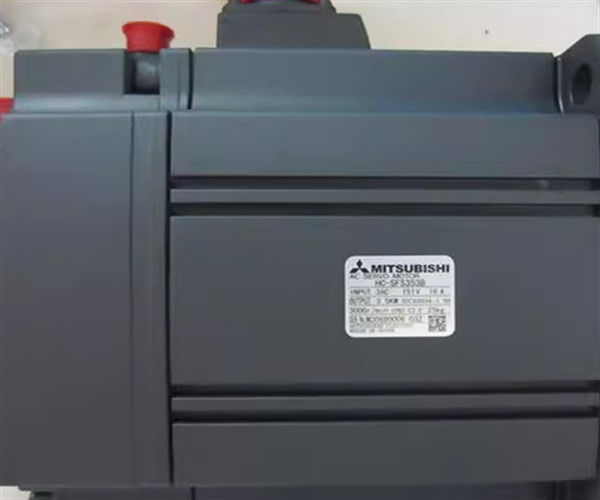

Mitsubishi Servomotor HC-SFS353 Transmissie-machines, robots
Beschrijving van HC-SFS353
| Hoofdmerk |
Mitsubishi Electric |
| Hoofdfunctie |
AC-servomotor |
| Productserie / familienaam |
MELSERVO J2S-serie |
| Naam van de subcategorie |
HC-SF-serie |
| Functies |
AC borstelloze draaiende servomotor |
| Ontwerp |
rechte as ingebouwde absolute terugkoppelingscode. (17-bit)oliezegelmedium inertie / medium vermogen |
| Voerspanning (AC) |
Klasse 200Vac |
| Nominale stroom |
16.4A |
| Nominaal actief vermogen (kW) |
3500 W / 3,5 kW |
| Rotatiesnelheid |
3000 tpm3000 tpm (maximaal) |
| Torsen |
11.1Nm nominale |
| Maximaal koppel |
33.4Nm |
| Moment van traagheid |
0.00820kg.m2 (82kg.cm2) |
| Nettohoogte (mm) |
230 mm |
| Nettobreedte (mm) |
176 mm |
| Nettodiepte (mm) |
266 mm |
| Montage-modus |
176x176 mm flenst bevestiging |
| Resolutie |
17 bits (equivalent aan 131072ppr) feedback |
| Grade van bescherming |
IP65 |
| Afmetingen |
H230mm x W176mm x D266mm |
| Omgevingsluchttemperatuur voor gebruik |
0...+40 °C |
| Omgevingstemperatuur voor opslag |
-15 °C...+70 °C |
| Maximale stroom |
49.2 A |
| Bestelcode / SKU van de fabrikant |
HC-SFS353 |
Specificatievan HC-SFS353
- Bevestigingswijze: Bevestiging van flenzen
- Montagerichting: in alle richtingen
- Rotatierichting van de uitgangsas: dezelfde als de uitgangsrichting van de servomotor.
- Toegestane belasting traagheidsmomentverhouding: 10 keer of minder
- Efficiëntie van de reductie: 77 tot 92%
| Beschrijving |
HC-SFS353is een Motors-AC Servo vervaardigd door Mitsubishi |
|
| Servomotortype |
HC-SFS-serie; middelmatige traagheid, middelmatige capaciteit, hoge resolutie |
| Nominale output |
3.5 kW |
| Nominale snelheid |
3000 t/min |
| Spanning |
200 V |
| Elektromagnetische rem |
geen |
| Verminderingsgestel |
Zonder |
| Schachttype |
Standaard (rechte as) |
Kenmerkenvan HC-SFS353:
Middelmatige traagheid van lage tot hoge snelheid drie modus voor selectie, geschikt voor verschillende toepassingen.
De encoder met hoge resolutie zorgt voor uitstekende prestaties en stabiliteit bij lage snelheden.
Toepassingsvoorbeelden:
Transmissieapparatuur, robots, X-Y werkplatform.
Alle afmetingen van de motor zijn hetzelfde als voorheen en zijn allemaal compatibel met de bedrading.
Motorreeks: middelmatige traagheid, middelmatig vermogen.
Nominaal uitgangsvermogen: 3,5 kW.
Nominale snelheid: 3000 r/min.
Of de rem moet worden ingedrukt: Nee.
Achterkant van de as: standaard (recht).
Beschermingsniveau: IP65 (IP67).
Modellen van Mitsubishi aandrijving
| Servoversterker |
Servomotor met functionele veiligheid |
MR-J4-10GF-RJ
MR-J4-10B-RJ
MR-J4-10A-RJ |
HG-KR053(B)W0C, 13(B)W0C |
MR-J4-20GF-RJ
MR-J4-20B-RJ
MR-J4-20A-RJ |
HG-KR23(B)W0C |
MR-J4-40GF-RJ
MR-J4-40B-RJ
MR-J4-40A-RJ |
HG-KR43(B)W0C |
MR-J4-60GF-RJ
MR-J4-60B-RJ
MR-J4-60A-RJ |
HG-SR51 ((B) W0C, 52 ((B) W0C
HG-JR53 ((B) W0C. |
MR-J4-70GF-RJ
MR-J4-70B-RJ
MR-J4-70A-RJ |
HG-KR73(B)W0C
HG-JR73(B)W0C |
MR-J4-100GF-RJ
MR-J4-100B-RJ
MR-J4-100A-RJ |
HG-SR81 ((B) W0C, 102 ((B) W0C
HG-JR53(B)W0C (noot 1, 3), 103(B)W0C |
MR-J4-200GF-RJ
MR-J4-200B-RJ
MR-J4-200A-RJ |
HG-SR121 ((B) W0C, 201 ((B) W0C, 152 ((B) W0C, 202 ((B) W0C
HG-JR73(B)W0C (toelichting 1, 3),
103(B) W0C (noot 1, 3), 153(B) W0C, 203(B) W0C |
MR-J4-350GF-RJ
MR-J4-350B-RJ
MR-J4-350A-RJ |
HG-SR301 ((B) W0C, 352 ((B) W0C
HG-JR153(B)W0C (noot 1), 203(B)W0C (noot 1), 353(B)W0C |
MR-J4-500GF-RJ
MR-J4-500B-RJ
MR-J4-500A-RJ |
HG-SR421 ((B) W0C, 502 ((B) W0C)
HG-JR353(B)W0C (noot 1), 503(B)W0C |
MR-J4-700GF-RJ
MR-J4-700B-RJ
MR-J4-700A-RJ |
HG-SR702 ((B) W0C
HG-JR503(B)W0C (noot 1), 703(B)W0C, 701M(B)W0C |
MR-J4-11KGF-RJ
MR-J4-11KB-RJ
MR-J4-11KA-RJ |
HG-JR903 ((B) W0C, 11K1M ((B) W0C |
MR-J4-15KGF-RJ
MR-J4-15KB-RJ
MR-J4-15KA-RJ |
HG-JR15K1M(B)W0C |
MR-J4-22KGF-RJ
MR-J4-22KB-RJ
MR-J4-22KA-RJ |
HG-JR22K1MW0C |
Servo-aandrijving van de MDS-serie
| MDS-D-V1-20 |
MDS-D-V1-40 |
MDS-D-V1-80 |
MDS-D-V1-160 |
MDS-D-V1-160W |
| MDS-D-V1-320W |
MDS-D-V2-2020 |
MDS-D-V2-4020 |
MDS-D-V2-4040 |
MDS-D-V2-8040 |
| MDS-D-V1-320 |
MDS-D-V2-8080 |
MDSD-V2-16080 |
MDS-D-V2-160160 |
MDS-D-V2-160160W |
| MDS-DM-V3-202020 |
MDS-DM-V3-404040 |
MDS-D-SP-20 |
MDS-D-SP-40 |
MDS-D-SP-80 |
| MDS-D-SP-160 |
MDS-D-SP-200 |
MDS-D-SP-240 |
MDS-D-SP-320 |
MDS-D-SP-400 |
| MDS-D-SP-640 |
MDS-D-SP2-2020 |
MDS-D-SP2-4020 |
MDS-D-SP2-4040S |
MDS-D-SP2-8040 |
| MDS-D-SP2-8080 |
MDS-D-SP2-16080S |
MDS-D-CV-37 |
MDS-D-CV-75 |
MDS-D-CV-110 |
| MDS-D-CV-185 |
MDS-D-CV-300 |
MDS-D-CV-370 |
MDS-D-CV-450 |
MDS-D-CV-550 |
Modellen van Mitsubishi AC SERVO MOTOR
| HF-MP053 |
HF-MP13 |
HF-MP13 |
HF-MP23 |
HF-MP43 |
| HF-MP73 |
HF-KP053 |
HF-KP13 |
HF-KP23 |
HF-KP43 |
| HF-KP73 |
HF-MP053B |
HF-MP13B |
HF-MP23B |
HF-MP43B |
| HF-MP73B |
HF-KP053B |
HF-KP13B |
HF-KP23B |
HF-KP43B |
| HF-KP73B |
HF-SP52 |
HF-SP102 |
HF-SP152 |
HF-SP202 |
| HF-SP352 |
HF-SP502 |
HF-SP702 |
HF-SP52B |
HF-SP102B |
| HF-SP152B |
HF-SP202B |
HF-SP352B |
HF-SP502B |
HF-SP702B |
| HF-SP51 |
HF-SP81 |
HF-SP121 |
HF-SP201 |
HF-SP51B |
| HF-SP81B |
HF-SP121B |
HF-SP201B |
HG-SR352BK |
HG-SR352BJ |
Simulatie-product dat we kunnen leveren:
| MR-J2S-10B-S149 |
MR-J2S-20B-S149 |
MR-J2S-40B-EE085 |
| MR-J2S-40B-EE006 |
MR-J2S-40B-S009U528 |
MR-J2S-40CP-S186 |
| MR-J2S-40CP-S084 |
MR-J2S-40A-PY091 |
MR-J2S-40B-PY096 |
| MR-J2S-40B-PY135 |
MR-J2S-40B-S210 |
MR-J2S-40A-PF |
| NR-J2S-60A-PF |
MR-J2S-40A-PQ108T022 |
MR-J2S-40B-PY096T018 |
| MR-J2S-60B-S041U638 |
MR-J2S-60B-S134 |
MR-J2S-40B-PY135 |
| MR-J2S-60B-FH168 |
MR-J2S-40B1-EH018 |
MR-J2S-40B1-QA112 |
| MR-J2S-40CP1 |
MR-J2S-60B-S030 |
MR-J2S-40B-QT0009U625 |
| MR-J2S-40CP-EG |
MR-J2S-10CP1 |
MR-J2S-40A-S004 |
| MR-J2S-20CP1 |
MR-J2S-10A1-S017 |
MR-J2S-70A-S011 |
| MR-J2S-20A-S011 |
MR-J2S-40A-S011 |
MR-J2S-100A-S011 |
| MR-J2S-40A-EG055 |
MR-J2S-40A-EG011 |
MR-J2S-20CP-S011 |
| MR-J2S-70CP-S011 |
MR-J2S-200B-S126 |
MR-J2S-70CP-S259 |
| MR-J2S-70B-T004 |
MR-J2S-350CP-S186 |
MDS-B-SVJ2-07 |
| MR-J2S-70B-RT |
MR-J2S-350CP-S084 |
MDS-D-SVJ3-01NA |
| MR-J2S-100B-T004 |
MR-J2S-350B-EG |
MDS-D-SVJ3-02NA |
| MR-J2S-100B-RT |
MR-J2S-350B-EG117 |
MDS-D-SVJ3-07NA |
| MR-J2S-70A-PM070 |
MDS-B-SVJ2-01 |
MDS-D-SVJ3-10NA |
| MR-J2S-200A-EJ012 |
MDS-B-SVJ2-03 |
MDS-D-SVJ3-20NA |
| MR-J2S-200B-T004 |
MDS-B-SVJ2-04 |
MR-J2S-100CP-S084 |
| MR-J2S-200A-S007 |
MDS-B-SVJ2-06 |
MR-J2S-100CP-S186 |
| MR-J2S-200B-S009V613 |
MDS-B-SVJ2-10 |
MR-J2S-70B-PY135U504 |
| MR-J2S-200B-RS238 |
MDS-B-SVJ2-20 |
MR-J2S-40B-PY135U504 |
Garantie
Wij bieden 1 jaar garantie voor dit product.
instructies handleiding binnen de garantieperiode, neem contact met ons op om een goederen retourcode en
Stuur het dan terug tegen je verzendkosten.
Na ontvangst van uw teruggestuurde item, zal het 7 dagen duren voor evaluatie en onderzoek.
Het vervangende apparaat zal tegen onze verzendkosten naar u worden gestuurd als het voldoet aan onze garantievereisten.
Betaling
Creditcard online is beschikbaar. We accepteren ook betaling per T/T en Western Union.
Dit artikel is op voorraad en kan u binnen 3 werkdagen na betaling worden bezorgd.
Het is de verantwoordelijkheid van de koper.
Goede service in WTL:
> Wij bieden hoge kwaliteit, snelle levering, concurrerende prijs voor Mitsubishi Servo Motor en Servo Drive.
> Stuur uw RFQ om de nieuwste prijs te krijgen.
> Normaal zullen we de artikelen binnen 1-2 weken verzenden nadat de betaling is ontvangen.
> Wij kunnen u verzenden via UPS/DHL//EMS/Fedex. Neem contact met ons op en wij zullen uw voorkeur gebruiken.
> We hebben een grote voorraad en de prijzen zijn variabel, dus soms zijn de prijzen die we plaatsen niet juist.
Neem indien nodig contact met ons op voor specifieke prijzen.v
