1747-L514 Processor Communicatie Interface Allen-Bradley Signalbereik 4 - 20mA

Beschrijving van 1747-L514

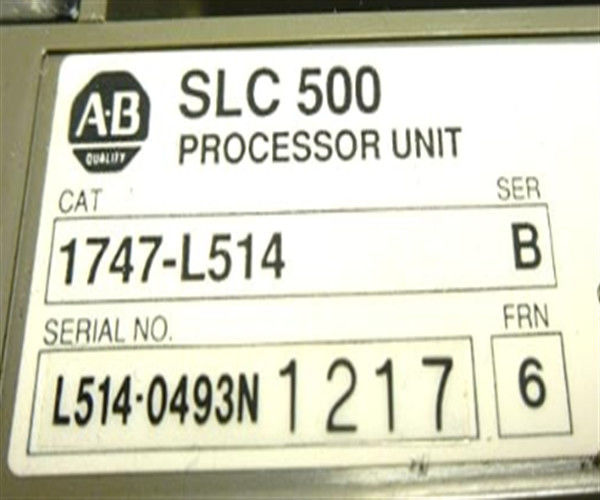

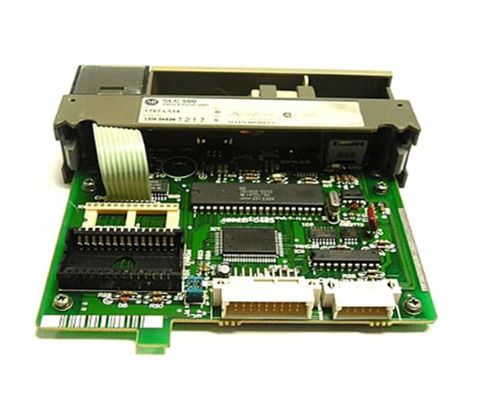

De Allen-Bradley 1747-L514 is een SLC 500 processor.Het beschikt over een 4K geheugen en ingebouwde DH485 communicatie interfaceDeze processor heeft een achtervlakstroom van 0,090 A bij 5VDC. Het ondersteunt tot 3 I/O-chassis en maximaal 30 slots.

De Allen-Bradley 1747-L514 is een SLC 500 processor unit.Het wordt gemonteerd op slot 0 van een 1746 modulair chassisHet wordt geleverd met een 4K-gebruikersgeheugen en een ingebouwde DH-485-communicatieinterface.

De 1747-L514 is ontworpen voor gebruik in kleine en middelgrote automatiseringseisen.Het kan maximaal 30 I/O-modules bedienen die tot maximaal 3 1746 chassis kunnen worden verdeeld.Het ondersteunt de implementatie van uitgebreide I/O en remote I/O chassis met behulp van een verscheidenheid van ondersteunde communicatie adapter door deze SLC 500 controller.

De 1747-L514 heeft een elektrische stroombelasting van 0,090 bij 5VDC. Het heeft een minimaal stroomverbruik van 1,75 watt.De ingebedde DH-485-poort ondersteunt het gebruik van de 1761-NET-AIC of de Advanced Interface Converter (AIC) moduleBovendien zijn de geheugentabellen van de SLC 5/01 toegankelijk met behulp van de Allen-Bradley Data Table Access module (DTAM).

De 1747-L514 kan worden geïnstalleerd met een optioneel niet-vluchtig geheugen.Compatibele EEPROM zijn 1747-M1 met 1K User Words EEPROM, 1747-M2 met 4 K User Words EEPROM met een 1747-M5 geheugen module adapter socket. EEPROM modules kunnen worden gebruikt om programma's die zijn opgeslagen in het ingebouwde geheugen dat een Random Access Memory (RAM) is te branden.Door het programma te branden in het niet-vluchtige geheugen, kan het gebruikersprogramma automatisch worden geladen wanneer de regelaar wordt aangesloten.

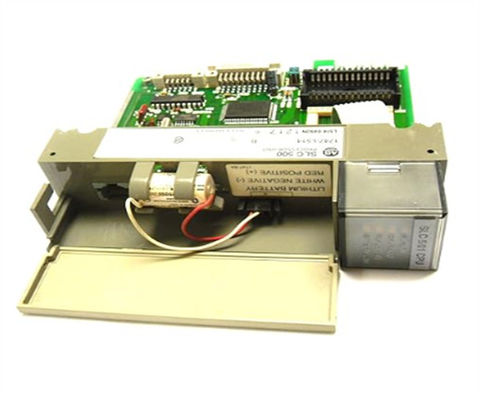

Het maakt gebruik van de 1747-BA-lithiumbatterij met een levensduur van 30 minuten en een lithiumbatterij met een levensduur van 2 jaar voor back-upvermogen voor de standaard RAM.De 1747-L514 heeft een maximale bit-uitvoeringstijd van 4 μs en een totale module-scantijd van 8 ms/KTijdens een tijdelijk stroomverlies kan de programma-scan op de module van 20 ms tot 3 s duren, afhankelijk van de stroomtoevoer die wordt geladen.Het wordt geleverd met een basis DH-485 communicatie mogelijkheid die alleen kan werken in een slaaf capaciteit (Receiving) in het programmeringskanaalDe 1747-L514 heeft een omgevingstemperatuurbereik van 0-60°C (32-140°F) bij een relatieve luchtvochtigheid van 5-95% en is ontworpen om een bedrijfsschok van 30G te weerstaan.en een trilling van 2De 1747-L514 is C-UL, UL en CE-gecertificeerd en biedt een NEMA-standaard ICS 2-230 industriële geluidsdichtheid.
