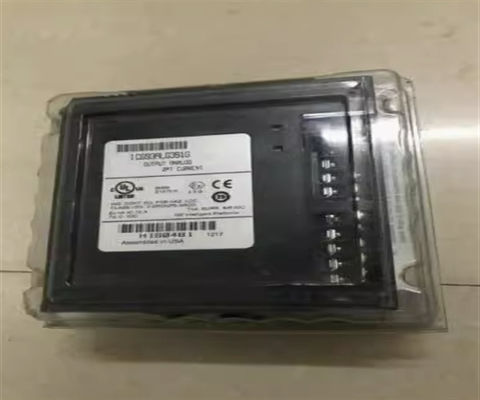

Fanuc IC693ALG391 Uitgangsmodule 2 punten Analoogstroom 0-20 Amp Max

Productbeschrijving van IC693ALG391

De IC693ALG391 is een serie 90-30 PLC, analoge uitgangsmodule die 0-20 mA / 4-20 mA stroom uitgangssignaal en 1-5VDC / 0-5 VDC spanningsuitgangssignalen levert.Deze module werd voorheen geproduceerd door GE Fanuc Automation.De module heeft twee (2) analoge uitgangskanalen met een resolutie van 4μA (1 LSB = 4μA); 0 tot 20 mA 5μA (1 LSB = 5μA); 1 tot 5 V 1 mV (1 LSB = 1 mV); 0 tot 5 V 1.25 mV (1 LSB = 1.25 mV) met een achtergrondstroomopname van 30 mA van een +5V-toevoer en 215 mA van een geïsoleerde +24 VDC achtergrondtoevoer of gebruikerstoevoer.

IC693ALG391 is een 2-kanaals analoge stroomuitgangsmodule voor de Series 90-30 Programmable Logic Controller.Het biedt twee uitgangskanalen, waarbij elke uitgang de mogelijkheid heeft om 12 bits binaire (digitale) gegevens om te zetten in een analoge uitgang voor gebruik als nodig door veel toepassingen. IC693ALG391 is in staat om uitgangen te geven die variëren van 0 tot 20 mA. Het omgezette signaal heeft een resolutie van 12 bits binair.Tijdens elk scanprocesHet %AQ-register bestaat uit 13 essentiële bits die door de PLC worden gewijzigd in de signatuur en naar de module worden verzonden.De D/A-converter gebruikt 12 van de bits terwijl de dertiende bit (teken) wordt gebruikt om te controleren of negatieve gegevens naar de module zijn doorgestuurd.

Als IC693ALG391 negatieve gegevens ontvangt, geeft het de laagste uitgang van het huidige bereik van 4 mA tot 20 mA. De software heeft de neiging om elke waarde van meer dan 32767 die in de modules is ingevoerd, af te wijzen.De IC693ALG391 geeft twee uitgangsbereiken van 4 en 20 mADeze twee uitgangsbereiken hebben gebruikersinformatie om ervoor te zorgen dat een telling van 0 gelijk is aan 4 mA en een telling van 32000 gelijk is aan 20 mA. Elke 1000 toevoegingen gelijk aan 0,5 mA.In het geval dat de CPU wordt overgeschakeld naar STOP-modus of RESET, bij het meten van de stroomuitgang, 4 tot 20 mA, de stroomuitgang, 0 tot 20 mA, verandert de toestand van de module naar 0/4MA of naar Stand-last-State.Het selecteren van de geschikte conditie wordt gemaakt door de DEF0/4 jumper op de afneembare terminal board connector op de module te plaatsen.

Elke 2-kanaals analoog stroomoutput kan worden gebruikt als stroombron/minder nauwkeurige spanningsbron.Het spanningsbereik is afhankelijk van de lay-out van het huidige uitgangsbereik en kan worden toegevoegd met behulp van een 250-ohm weerstand in plaats van spanningsjumperEen geïsoleerd +24 VDC-vermogen dat wordt geleverd door de PLC-voeding is de primaire energiebron voor IC693ALG391.Er zijn twee terminals aangeboden aan het I/O-terminalbord van de module voor door de gebruiker geleverde +24 voltDeze terminals zijn belangrijk omdat zij een standby stroomvoorziening bieden om de uitgangen in staat te stellen hun waarde te behouden wanneer de interne stroomvoorziening verloren gaat en de stand-last-state wordt gekozen.

Wanneer de toegepaste spanning hoger is dan de geïsoleerde +24 VDC van 21,5 tot 26,5 volt, wordt de gebruikerstoevoer gebruikt.een binnenspanningsbron van ongeveer +24V wordt geproduceerd in de module om de stroomlusuitgangen te draaienOm de capaciteit van het geluid en de belasting te verminderen, wordt een nieuwe lijn aangelegd.alle velden die aan de module zijn gekoppeld, moeten worden bedraad met behulp van een goede kwaliteit van gedraaide en beschermde gereedschapskabel die is aangesloten op GNDDeze GND-verbinding biedt toegang tot de basisplaat die leidt tot het verminderen van het geluid. Drie van de Analog Current Output-modules kunnen worden ingesteld wanneer de door de gebruiker gegeven leveranciers niet worden gebruikt om de module aan te sturen.

Technische specificaties van IC693ALG391

Informatie over IC693ALG391


De IC694ALG391 is een analoge uitvoermodule die voorheen werd geproduceerd door GE Fanuc Automation, nu overgenomen door Emerson Automation.Deze module is een enkelvoudige slotmodule met twee (2) analoge uitgangskanalen die spannings- en stroomuitgangssignalen genereren, zoals 0-20 mA / 4-20 mA en 1-5VDC / 0-5 VDC elektrische signalenDeze module wordt geleverd met specifieke resoluties, met name 4μA (1 LSB = 4μA) bij 4-20 mA; 5μA (1 LSB = 5μA) bij 0-20 mA; 1 mV (1 LSB = 1 mV) bij 1 tot 5 VDC en 1,25 mV (1 LSB = 1,25 mV) bij 0-5 VDC.Deze module wordt met name gebruikt voor het activeren van modulerende besturingsinrichtingen zoals besturingskleppenHet kan ook worden gebruikt voor het doorgeven van signalen en het aansluiten op panelmeters, data loggers en andere ontvangende elementen.De IC694ALG391 is te installeren op elke I/O-montageplaats van een basisplaat met 5 en 10 gletsjes.Het heeft een enkele indicator voor de status van de module die de operationele status van de module weergeeft.De absolute nauwkeurigheid van de module bedraagt 8 μA bij een werktemperatuur van 25 °C (77 °F) wanneer deze is ingesteld voor 4 tot 20 mA"Technische apparatuur" voor de "ontwikkeling" of "productie" van "technische apparatuur" voor de "ontwikkeling" of "productie" van "technische apparatuur" voor de "ontwikkeling" van "technische apparatuur".De IC694ALG391 heeft een intern stroomverbruik van 30 mA van de +5V-toevoer en 215 mA van de geïsoleerde +24 VDC-backplane-toevoer of van de door de gebruiker aangeboden stroombron.

De IC693ALG391 is een serie 90-30 PLC, analoge uitgangsmodule die 0-20 mA / 4-20 mA stroom uitgangssignaal en 1-5VDC / 0-5 VDC spanningsuitgangssignalen levert.Deze module werd voorheen geproduceerd door GE Fanuc Automation.De module heeft twee (2) analoge uitgangskanalen met een resolutie van 4μA (1 LSB = 4μA) bij 4-20mA; 5μA (1 LSB = 5μA) bij 0 tot 20 mA; 1 mV (1 LSB = 1 mV) bij 1 tot 5 V; 1.25 mV (1 LSB = 1.25 mV) bij 0 tot 5 V met een achtergrondstroomopname van 30 mA van een +5V-toevoer en 215 mA van een +24 VDC geïsoleerde achtergrondtoevoer of gebruikerstoevoer.
