Allen-Bradley SLC 500 1747-L511 Controller Processor Installatie en bedieningshandleiding

Beschrijving van OF 1747-L511

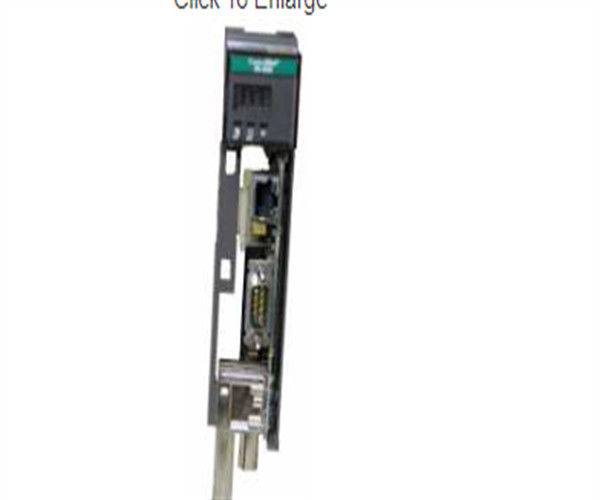

De 1747-KFC15 van Allen-Bradley is een SLC 500 ControlNet RS-232 Interface Module.Het vergemakkelijkt de communicatie tussen de SLC 500 modulaire processor en het ControlNet-netwerk met behulp van de RS-232 seriële poortDe module heeft twee poorten die verbinding met apparaten mogelijk maken; de RS-232C seriële poort en de netwerk toegang poort.De RS-232C-poort maakt volledige of half-duplexcommunicatie mogelijk met een seriële poort op de aangesloten SLC 500-processor, terwijl de netwerktoegangspoort een ControlNet-programmeringsterminal of -apparaat verbinding maakt met de module zonder de kabelbedrading te verstoren.de 1747-KFC15 gebruikt poort 2 voor ControlNet en poort 3 voor DF1 communicatie. Het is in staat om ingebedde reacties te sturen, die DF1 ACK of NAK zijn ingebed in een ander DF1-bericht.Het heeft ook bericht antwoord time-out dat ondersteuning geheugen buffer management met een standaard waarde van 32 seconden.

De module 1747-KFC15 is uitgerust met status-LED's die de communicatieactiviteiten van de module en de bedrijfsomstandigheden weergeven.Deze configuratie moet worden uitgevoerd wanneer de module is uitgeschakeld. Wanneer gebruikers deze module kopen, moeten zij ervoor zorgen dat zij de RS-232-kabel en de gebruikershandleiding erbij ontvangen.en UL-lijstHet is echter gevoelig voor schade door elektrostatische ontladingen die de interne halfgeleiderapparaten kunnen beschadigen.4 pond en kan werken bij een temperatuur van 32 tot 140 graden Fahrenheit.

Rockwell Disclaimer: PDF Supply is geen geautoriseerde dealer of gelieerde vennootschap van de fabrikant van dit product.Het product kan oudere datumcodes hebben of een oudere serie zijn dan die welke rechtstreeks bij de fabriek of de erkende dealers verkrijgbaar is.. Omdat PDF Supply geen geautoriseerde distributeur van dit product is, is de garantie van de originele fabrikant niet van toepassing.PDF Supply geeft geen verklaring af of een PLC-product wel of niet zal voorzien van firmware en, als het wel firmware heeft, of de firmware het herzieningsniveau is dat u nodig heeft voor uw applicatie.PDF Supply geeft ook geen garanties over uw vermogen of recht om firmware voor het product van Rockwell te downloaden of anderszins te verkrijgen.PDF Supply geeft ook geen garanties over uw recht om dergelijke firmware op het product te installeren.PDF Supply zal geen firmware voor u verkrijgen of leverenHet is uw verplichting om te voldoen aan de voorwaarden van een Eindgebruikerslicentieovereenkomst of een vergelijkbaar document met betrekking tot het verkrijgen of installeren van firmware.

De Allen-Bradley 1747-KFC15 is een SLC500 ControlNet RS-232 Interface module.De Allen-Bradley 1747-KFC15 onderzoekt het ladderprogramma van de processorDeze module is een brug tussen het ControlNet-netwerk en de seriepoort RS-232C van de SLC500-processor.De 1747-KFC15 maakt verbinding met een ControlNet-netwerk van een (kanaal A) of beide BNC-connectorenDe Allen-Bradley 1747-KFC15 heeft twee aansluitpoorten: een RS-232C seriepoort en een netwerktoegangspoort.De seriepoort RS-232C biedt half-duplex- en full-duplex-compatibiliteitBeide communiceren met de seriële poort op de SLC500-processor.Dit is voor volledige toegang tot het netwerk zonder het onderbreken van de kabelsDe seriepoort gebruikt het DF1-protocol wanneer de netwerktoegangspoort rechtstreeks wordt verwerkt. De Allen-Bradley 1747-KFC15 is configureerbaar met de DIP en roterende knoppen in de module.Deze module is open apparatuur.Deze module heeft een werktemperatuur van 32-140° F.De opslagtemperatuur van deze module is van 40 tot 185° F.De relatieve luchtvochtigheid van deze module is van 5-95% en condenseert niet.
