IC693ALG392 8-kanaals analoog stroom-spanningsuitgangsmodule met ondersteuning voor serieprotocol

Productbeschrijving van IC693ALG392

IC693ALG392 is een analoge stroom/spanningsuitgangsmodule voor de PACSystems RX3i en serie 90-30.De module heeft acht eenkant-uitgangskanalen met spannings- en/of stroomlusuitgangen op basis van installatie door de gebruiker.. Elk kanaal kan worden gegenereerd door de configuratie software voor de volgende reikwijdten (0 tot +10 volt) als unipolair, (-10 tot +10 volt) bipolair, 0 tot 20 milliampere, of 4 tot 20 milliampere.Elk kanaal is in staat om 15 tot 16 bits te vertalenDit is afhankelijk van het bereik dat de gebruiker de voorkeur geeft. Alle acht kanalen worden elke 8 milliseconden vernieuwd.

De IC693ALG392-module rapporteert een Open Wire-fout aan de CPU voor elk kanaal in de huidige modus.Indien de module voortdurend wordt aangedreven door externe stroomDe installatie in een I/O-slot van een RX3i- of serie 90-30-systeem is mogelijk.

Deze module moet zijn 24 VDC-vermogen verkrijgen van een externe bron die rechtstreeks is aangesloten op het terminalblok.Dit kan veranderen op basis van de spanningDe gebruiker dient er rekening mee te houden dat in geval van harde RF-interferentie de nauwkeurigheid van de module kan worden verlaagd tot +/-1% FS voor stroomuitgangen en +/- 3% FS voor spanningsuitgangen.Men moet ook opmerken dat deze module moet worden bevestigd in een metalen behuizing voor een goede werking.

Technische specificaties van IC693ALG392

GE Fanuc Automation produceert de IC693ALG392 Analog Current/Voltage Output Module als onderdeel van de serie 90-30 productlijn.Deze module is een 8-kanaals analoge uitgangsmodule die is ontworpen om te helpen bij het leveren van stroom- en spanningslussuitgangen van maximaal 8 uitgangskanalen met één eindDeze module biedt bipolaire en unipolaire spanningsbereiken samen met stroombereiken van 0 tot 20 milliampere of 4 tot 20 milliampere..De 8 uitgangskanalen hebben een update-snelheid van 8 milliseconden per kanaal.Wanneer er een stroomonderbreking is, kan deze analoge stroom/spanningsuitgangsmodule nog steeds terugkeren naar de laatste werkende toestand waarin hij zich bevond voordat de storing plaatsvond.Na het aanbrengen van de externe stroom op de module na een stroomstoring, wordt elk van de uitgangen geconfigureerd op de laatste waarde waarop het stond of kan het worden teruggezet naar nul.

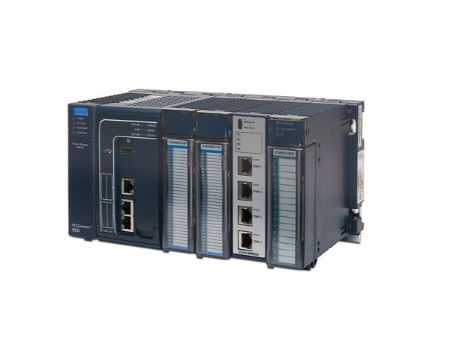

De GE Fanuc Series 90-30 IC693ALG392 Analog Current/Voltage Output Module ondersteunt de installatie in een van de RX3i PACSystems I/O chassis slots.Het heeft een externe voedingsbron met een nominale spanning van 24 Volt DC en deze voedingsbron kan worden aangesloten op het terminalblok van de moduleDeze uitgangsmodule werkt met een maximale belastingweerstand om optimale prestaties en duurzaamheid te bereiken en te behouden.De IC693ALG392 Analog Current/Voltage Output Module beschikt over 2 LED-indicatoren die de status van de module in bedrijf en de status van de voeding weergevenDe operatoren kunnen de werkwijze van elk uitgangskanaal configureren als een spanningsuitgang of een stroomuitgang.
