1747-BSN Allen-Bradley Backup Scanner Module Rockwell Automation

Ongeveer 1747-BSN Ser A

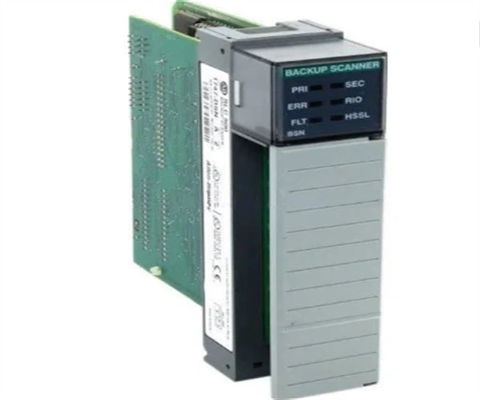

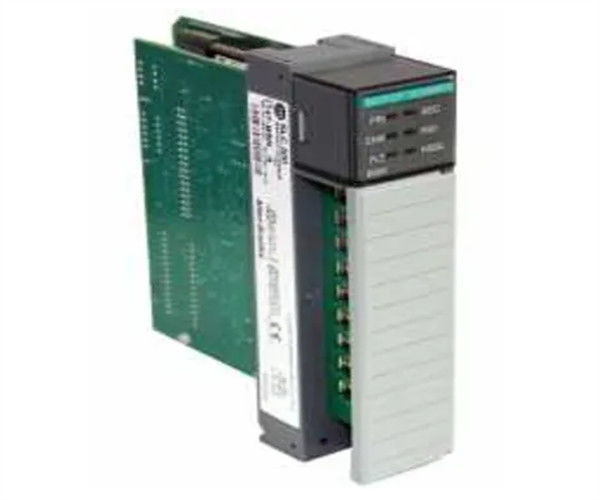

The 1747-BSN Series A module is an Allen-Bradley SLC 500 backup scanner module featuring a backplane current of 800 milliamps at 5 Volts DC while the cable type used on the unit is the Belden 9463 cableDe 1747-BSN serie A-module is compatibel met de SLC 5/02, 5/03, 5/04 en 5/05 processoren.Het apparaat beschikt over een 6-pin Phoenix connector en wordt geleverd met een high-speed communicatie kanaal tussen de 2 modulaire SLC 500 processorsDe 1747-BSN Series A-module wordt geleverd met een back-up systeem dat een reeks modules gebruikt en wordt geleverd met 1 of meer modules die zich in het primaire systeem bevinden.De 1747-BSN Series A-module wordt ook geleverd met 1 of meer complementaire modules die in het secundaire of back-up systeem zijn. The primary system is responsible for controlling the operations of the remote I/O while the secondary system is responsible for monitoring the communications of the module by using the high-speed serial link.

De Allen-Bradley 1747-BSN-serie A-module heeft de mogelijkheid om van één communicatiekanaal naar een ander te schakelen, waardoor een continue stroom van informatie wordt gewaarborgd.Het initiële kanaal kan worden geconfigureerd als het externe I/O-kanaal of het Data Highway Plus-kanaal (DH+)Het tweede kanaal is 1 dat wordt gebruikt voor het schakelen van 1 RS232/485 kanaal om een verbinding te bieden voor de elektronische operatorinterfaces.Bij de overdracht van zeggenschap van een bepaalde verwerker naar een andere, de uitvoermodules in het afstandsbediening van de 1747-BSN serie A-module zijn ingesteld om de laatste toestand van de unit te behouden totdat het secundaire processorprogramma de controle overneemt.

Technische specificaties voor 1747-BSN
