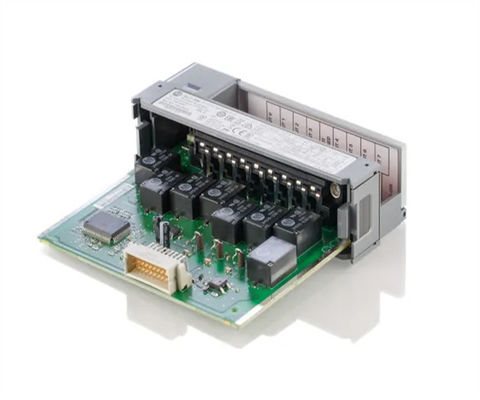

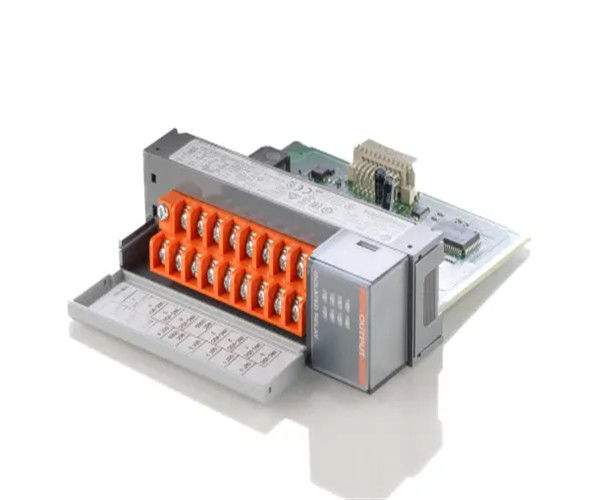

Allen-Bradley 1746-OX8 SLC 500 geïsoleerde relais-uitgangsmodule, 8 punten

Beschrijving van 1746-OX8

De Allen-Bradley 1746-OX8 is een contactuitgangsmodule onder de SLC 500-familie van programmeerbare controllers.Het heeft een werkspanning tussen 5-125V DC en 5-265V ACBovendien werkt de 1746-OX8 bij een achtervlakstroom van 85mA bij 5V DC en 90mA bij 24V AC. De warmteafvoer voor de module is 0,825W per punt.590W met in totaal 8.60W.

De 1746-OX8 heeft een maximale weerstandslastvertraging van 10,0 ms bij aan- en 10,0 ms bij uitgeschakeld.de module heeft een maximaal leeglopend vermogen van 0 mA en een minimale belastingstroom van 10 mA bij 5 V gelijkstroom. De continue stroom per module moet worden beperkt om te voorkomen dat het vermogen van de module 1440VA overschrijdt.0A bij 240 V wisselstroomBovendien heeft de 1746-OX8 een relaiscontact van respectievelijk 0,22A en 1,2A bij 125V DC en 24V DC.

De 1746-OX8 heeft een klasse 1, divisie 2 goedkeuring voor gebruik in een gevaarlijke omgeving.De werktemperatuur van de 1746-OX8 varieert tussen 0 en 60 °C (32-140 °F) en de temperatuur bij niet-operatieve werking tussen -40 en 85 °C (-40 tot 185 °F) bij 5 tot 95% niet-condenserende luchtvochtigheid.De module voldoet aan de CS-232 NEMA-standaard voor geluidsnormen. De 1746-OX8 heeft een werkingsvibratieverplaatsing van 0,015 ̊ piek bij een snelheid van 5-57 Hz met een versnelling van 2.5 g bij 57-2000HzHet heeft een werkschok van 10 g en een isolatie van 1500 V.

Ongeveer 1746-OX8

De Allen-Bradley 1746-OX8-module is een SLC 500-kanaal om geïsoleerde relais-uitgangsmodule te kanaliseren.De temperatuur is -40 tot 185 graden Fahrenheit.. Het aanbevolen niet-condenserende bedrijfsvochtigheidsbereik is 5 tot 95%. De gerangschikte geluidsdichtheid voldoet aan de NEMA ICS 2-230-norm. De bedrijfsvibratie is 0.015 inch van verplaatsing bij 5 tot 57 Hertz. De bedrijfsschokkwaliteit van de 1746-OX8-module is 10 g. De module is gecertificeerd volgens de UL-, CSA- en CE-normen. De nominale warmteafvoer per geactiveerd punt voor de module is 0,825 Watt.De minimale warmteafvoer wanneer er geen veldvermogen wordt aangebracht is 2De totale warmteafvoer van de module wanneer alle uitgangen zijn aangesloten, bedraagt 8,6 watt.

De 1746-OX8-module heeft 8 afzonderlijk geïsoleerde uitgangen. Bij 24 Volt DC backplane spanning verbruikt de module 0,09 Amps stroom en bij 5 Volt DC backplane spanning verbruikt de module 0,085 Amps.In de aan-toestand is de signaalachterstand met een maximale weerstandsbelasting 10 milliseconden.Het werkspanningsbereik met een gelijkstroomtoevoer van 5 volt is 5 tot 125 volt en met een gelijkstroomtoevoer van 24 voltDe maximale leeglopende stroom is 0 milliampère. Het minimale aanbevolen draagstroomniveau is 10 milliampère bij 5 volt gelijkstroom. Bij 120/240 volt wisselstroom, is de maximale leeglopende stroom 10 milliampere.de continue stroom per punt is 2Bij 125 volt gelijkstroom is de continue stroom per punt 1 amp en bij 24 volt gelijkstroom is de continue stroom per punt 2 amp.

Technische specificaties voor 1746-OX8

Rockwell Disclaimer: PDF Supply is geen geautoriseerde dealer of gelieerde vennootschap van de fabrikant van dit product.Het product kan oudere datumcodes hebben of een oudere serie zijn dan die welke rechtstreeks bij de fabriek of de erkende dealers verkrijgbaar is.. Omdat PDF Supply geen geautoriseerde distributeur van dit product is, is de garantie van de originele fabrikant niet van toepassing.PDF Supply geeft geen verklaring af of een PLC-product wel of niet zal voorzien van firmware en, als het wel firmware heeft, of de firmware het herzieningsniveau is dat u nodig heeft voor uw applicatie.PDF Supply geeft ook geen garanties over uw vermogen of recht om firmware voor het product van Rockwell te downloaden of anderszins te verkrijgen.PDF Supply geeft ook geen garanties over uw recht om dergelijke firmware op het product te installeren.PDF Supply zal geen firmware voor u verkrijgen of leverenHet is uw verplichting om te voldoen aan de voorwaarden van een Eindgebruikerslicentieovereenkomst of een vergelijkbaar document met betrekking tot het verkrijgen of installeren van firmware.

Geschatte grootte van de verzendingmet een gewicht van niet meer dan 50 kg
Afmetingen: 5,0" x 2,0" x 6,0"
(met een lengte van 12,7 cm x 5,1 cm x 15,2 cm)
Gewicht: 0,4 kg
Tariefcode: 8538907080
