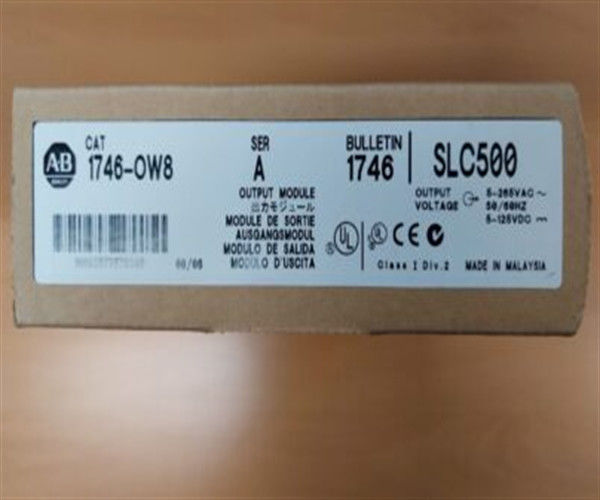

1746-OW8 Allen-Bradley digitale uitgangsmodule 8 punt-release

Beschrijving van 1746-OW8

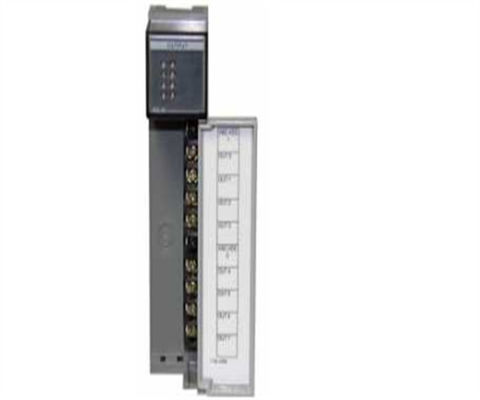

De Allen-Bradley 1746-OW8 is een contactuitgangsmodule uit de SLC 500-familie.De thermische dissipatie is 0.138W per punt, met een minimale dissipatie van 2,59W, en een maximum van 3,7W. De 1746-OW8 trekt een achtervlakstroom van 85mA bij 5V en 90mA bij 24V. Het werkt met een AC/DC-spanningscategorie.De 1746-OW8 heeft een spanningsbereik van 5-125V DC of 5-265V AC, een signaalvertraging van 10 ms voor zowel ON als OFF (maximale weerstandsbelasting) en een continue stroom van 16 A per module op wisselstroom en 8 A per gemeenschappelijke stroom.

De 1746-OW8 is gecertificeerd door CSA voor gebruik in Class 1, Division 2 gevaarlijke locaties.Het beste bewaard bij temperaturen tussen -40 en 85 graden CelsiusHet moet worden gebruikt bij temperaturen tussen -25 en 60 graden Celsius. Bij 10-500 Hz kan de 1746-OW8 een trilling van 2 g en een schok van 30 g opvangen wanneer hij nog in gebruik is.Deze module is geschikt voor gebruik in een industriële omgeving met een verontreinigingsniveau lager dan Verontreiniging 2. (Dit niveau is beschreven in EN/IEC0664-1). Met behulp van LED-lampen kan de status van elk uitgangspunt worden gecontroleerd, waardoor het probleemoplossingsproces gemakkelijker wordt.Een kleurenband is beschikbaar op het voorpaneel van de 1746-OW8 om te helpen bij het aansluiten van een verwijderbare terminal blok aan de juiste moduleDe verwijderbare terminalblokken zijn ook gekleurd om de nauwkeurigheid te verhogen.

De Allen-Bradley 1746-OW8 SLC 500 Digital Input Module wordt geleverd met acht (8) uitgangen.Fahrenheit) en de niet-opererende temperatuur is -40-85 graden. Celsius (-40-185 graden Fahrenheit) met een relatieve luchtvochtigheid van 5-95% zonder condensatie. De werktrilling van deze module is 2 g bij 10-500 Hz en de werkschok van deze module is 30 g.De Allen-Bradley 1746-OW8 heeft een maximale warmteafvoer van 30,7 watt met 0,138 watt per punt.

De Allen-Bradley 1746-OW8 Digital Input Module heeft een werkspanningsbereik van 5-125V DC en 5-265V AC bij 47-63 Hz. De achtergrondstroom bij 5V DC van deze module is 85 mA.De achtervlakstroom bij 24 V gelijkstroom van deze module is 90 mADe Allen-Bradley 1746-OW8 wordt geleverd als open-type apparatuur.Deze module moet worden geïnstalleerd in een omgeving met een verontreinigingsniveau van niet meer dan Verontreiniging 2 (zoals gedefinieerd in de publikatie EN / IEC0664-1) wanneer deze in een omgeving van Zone 2 wordt toegepast.De behuizing mag alleen met behulp van een apparaat of gereedschap toegankelijk zijn.Sluit de apparatuur niet af als de omgeving gevaarlijk is.Als dit wordt genegeerd, ontstaat er een gevaarlijke elektrische boog.De Allen-Bradley 1746-OW8 is een 8-kanaals relay-uitgangsmodule gemaakt door Allen-Bradley die wordt gebruikt met het SLC 500 Programmable Logic Controller (PLC) platformHet is specifiek compatibel met vaste of modulaire hardware voor gebruik met SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04 en SLC 5/05 controller.

Gebruik deze module met werkspanningscategorieën van 5 - 125 VDC en 5 - 265 VAC.Deze module is onderverdeeld in twee (2) groepen met 4 Vier (4) kanalen per groep om te kunnen werken met verschillende of dezelfde spanningenEr kunnen spanningsonderdrukkingsapparaten worden geïnstalleerd om de levensduur van de modules te maximaliseren.

Afgezien van SLC-processors is deze module compatibel voor gebruik in remote I/O-topologie.Andere slots zijn compatibel voor deze module.

Met het gebruik van de 1746-OW8 kan de noodzaak van tussenliggende relais worden geëlimineerd.Omdat deze module al de genoemde mogelijkheid ondersteunt, wordt de noodzaak van een tussenliggende schakeling geëlimineerd, waardoor de ruimte van de panelen wordt bespaard en de kosteneffectiviteit wordt verhoogd.

Deze module heeft een vergelijkbare signaalvertraging van 10,0 ms voor aan- en uitschakeling bij maximale weerstandsbelasting.De continue stroom per module is 16.0 ampere wisselstroom met 8,0 A per groep. Het neemt een enkele ruimte in het chassis, ongeacht de plaats van installatie.
