Allen-Bradley 1746-OV16 SLC 16-punts digitale uitgangsmodule

Beschrijving vanandere, met uitzondering van:

De Allen-Bradley 1746-OW16 is een SLC 500 Digital Contact Output Module.) Relaiskanalen met een werkspanning van 5-265 Volt wisselstroom of 5-125 Volt gelijkstroomHet heeft twee (2) uitgangsgroepen met acht (8) kanalen per Common.

De Allen-Bradley 1746-OW16 is een Allen-Bradley discrete output module die wordt gebruikt met SLC 500 product familie.

Deze module is ideaal voor gebruik in toepassingen waar een gemengde spanningscategorieën bestaan. Spanningscategorieën zoals gelijkstroomspanning met een bereik van 5 - 125 VDC en 5 - 265 VA.Het heeft twee (2) ingangsgroepen met één (1) gemeenschappelijke terminal per groepDeze groeperingen maken het mogelijk dat de ene groep werkt met een gelijkstroomspanning terwijl de andere groep met een wisselstroomspanning.Het gebruik van deze module elimineert de noodzaak om tussenliggende circuits te implementeren.

Bij 120 VAC is de breekamperevaluatie 15 A, terwijl de breekamperevaluatie 1,5 A is. Bij 240 VAC is de make amperevaluatie 7,5 A en de breekamperevaluatie 0,75 A.Continu stroom voor wisselstroom is 2.5 A. Bij werking met 125 VDC is de nominale verbindingscontact 0,22 A en de nominale breukcontact 1,2 A. Bij 125 VDC is de continue stroom 1,0 A en bij 24 VDC 2,0 A.Voor elk kanaal wordt aanbevolen dat de spanningsbeheersing extern wordt geïnstalleerd.Het gebruik van deze apparaten voorkomt schade aan de module en verlengt daarmee de levensduur van de module.

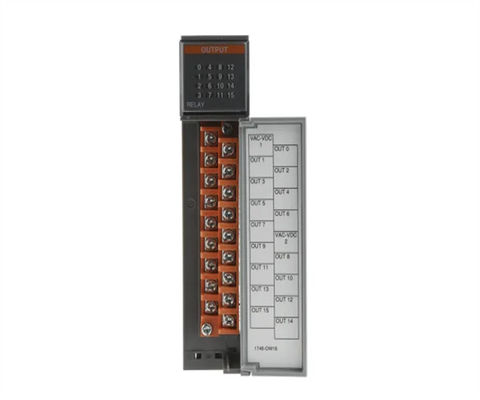

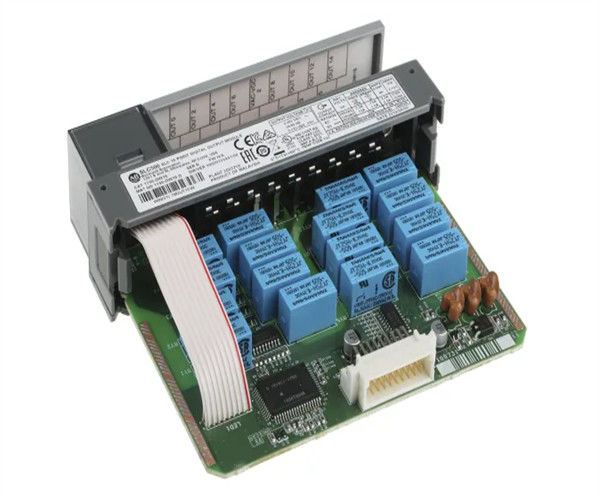

De Allen-Bradley 1746-OW16 is een in Allen-Bradley's SLC 500 Discrete uitgangsmodule.Deze module heeft zestien (16) relais contact uitgangen met twee (2) groepen met acht (8) punt per gemeenschappelijke.

De installatie van deze module vereist geen blootstelling aan chemische stoffen, aangezien deze de afdichtingseigenschappen van de afdichtingsmaterialen kunnen afbreken.

De 1746-OW16 heeft twee werkspanningen: 5 - 125V DC en 5 - 265V DC. Het heeft een signaalvertraging van 10 ms in zowel de ON- als de OFF-toestanden bij de maximale weerstandsbelasting.De 1746-OW16 heeft een hoger achtervlak stroomverbruik in vergelijking met andere relais output modulesHet heeft een achtervlakstroomverbruik van 0,17A bij 5V DC en een achtervlakstroomverbruik van 0,18A bij 24V DC. Het heeft een minimale belastingstroom van 10 mA bij 5V DC.De 1746-OW16 heeft een maximale warmteafvoer van 5.7 W. Het heeft ook een maximale continue stroom per module van 16 A.Let op de continue stroom per module om ervoor te zorgen dat de continue stroom per module wordt beperkt zodat het vermogen van de module 1440VA niet overschrijdt.

De 1746-OW16 is gemakkelijk te gebruiken. Daarom kunt u de module instellen met uw computer.Het heeft ook een afneembare terminal blok waarmee u kabels of jumpers aan de module gemakkelijk te bedraaienBevestig de externe verbindingen met de module door gebruik te maken van de schuifsloten, schroeven, draadverbindingen of de andere verbindingsmiddelen die met dit product zijn geleverd.

De Allen Bradley 1746-OV16 is een SLC 500 algemeen gebruikte zinkenstroom digitale uitgangsmodule.Het heeft 16 uitgangspunten die overeenkomen met 16 punten per gemeenschappelijkeDe maximale vertraging van het signaal tijdens de stilstand is 1 milliseconde, terwijl het ongeveer 0 is.1 milliseconde tijdens aan-toestandDe continue stroom per punt is 0,5 Amps bij 30 graden Celsius en 0,25 Amps bij 60 graden Celsius. De maximale overspanningsstroom per punt is 1 Amp per 10 milliseconden.388 Watt per punt en een 1.4 Watt minimaal voor warmteafvoer en 7,60 Watt in totaal.En heeft een afneembare terminal blok dat compatibel is met de 1492-CABLE RTBB die een # 18 AWG geleider grootte en een blauwe kleur codeHet verwijderbare terminalblok stelt de gebruiker in staat om eenvoudig toegang te krijgen tot de bedrading en wijzigingen aan te brengen.

Voordat u deze module installeert, raadpleegt u de handleiding voor de bedradingsdiagrammen van de 1746-OV16-module.of wijzigingen aanbrengen in de bedradingDe 1746-OV16 is ontworpen om minimale ruimte te gebruiken, terwijl het nog steeds uitgebreide mogelijkheden en robuuste prestaties biedt.Het is industrieel gehard en blijft functioneel bij werktemperaturen van 0 tot 60 gradenHet is ook bestand tegen zware trillingen en relatief 0 tot 95 procent niet-condenserende vochtigheid.
