1746-OB32 Allen-Bradley Sourcing DC Output Modules Controller Module

Beschrijving van 1746-OB32

De Allen-Bradley 1746-OB32 is een SLC 500 Digital DC Output Module..Het kan worden geïnstalleerd in een vaste of modulaire SLC 500-hardware.

De 1746-OB32 is een 32-kanaals digitale uitgangsmodule van Allen-Bradley.De uitgangsspanning die het levert is 24V DCDe 1746-OB32 heeft 32 uitgangen met 16 punten per gemeenschappelijke en het heeft een sourcing operationele spanning variërend tussen 5 en 50V DC. De 1746-OB32 module trekt 0.19A van backplane stroom bij 5V DC en het biedt een uitgangscircuit isolatie getest bij 1500V AC voor 1 minuutDe 1746-OB32 heeft een maximale signaalvertragingstijd van 0,1 ms in de ON-modus en 1 ms in de OFF-modus en het maximale stroomlek in de OFF-modus is 1 mA. De 1746-OB32 heeft 0,25 A bij 0-60 Deg.Nominale stroom op Celsius op elk uitgangspunt en de minimale stroombelasting van 1 mA voor elk uitgangskanaalDe module heeft een gemiddelde nominale stroom van 8A en een stroom van 2A per common. Het maximale spanningsverlies in het circuit in de ON-toestand is 1.2V bij 0,5A en het heeft een stroomstroom van 1.0A gedurende 1 ms, elke 2 seconden herhaalbaar over elk uitgangspuntDe werktemperatuur van de 1746-OB32's varieert tussen 0 en 60 graden Celsius (32 en 140 graden Celsius).Fahrenheit) bij 5-95% niet-condenserende luchtvochtigheid en kan bestand zijn tegen een bedrijfsschok en trillingen van 30 G en 2.5G respectievelijk bij 10-200Hz. Het heeft een C-UL- en UL-gecertificeerde industriële beheerapparatuur voor klasse I, divisie 2, groepen A, B, C, D Gevaarlijke locaties,en is ingedeeld volgens de NEMA-standaard ICS 2-230 geluidsdichtheid.

De 1746-OB32 is een 32-kanaals discrete input module die wordt geproduceerd door Allen-Bradley voor het SLC 500 controllerplatform.

Deze module is hoofdzakelijk bedoeld voor het activeren of activeren van discrete apparaten zoals pilootlampen, buzzers, hoorn, sirene en activeringsapparaten zoals magnetronen, motoren en andere apparaten.De uitgangsspanning van deze module bedraagt 24 VDC en kan rechtstreeks aan de genoemde apparaten worden aangesloten, mits deze zich binnen het werkspanningsbereik van 5-30 VDC bevinden.Als de uitgangsapparatuur niet compatibel is met de gelijkstroomuitgang, met name als deze werkt met een wisselspanning, kan deze module nog steeds worden gebruikt door de tussenliggende functie te implementeren.een relais met een 24VDC spoel is de belasting die aan deze module is verbondenDe normaal open (NO) of normaal gesloten (NC) contacten worden aangesloten op de wisselspanning.de interposing kan ook worden gebruikt als isolatie van de externe moduleDit beschermt de module tegen externe schade of ongewenste gedragingen als gevolg van slechte aarding en bedrading van oude systemen als gevolg van ongedocumenteerde reparaties en modificaties.

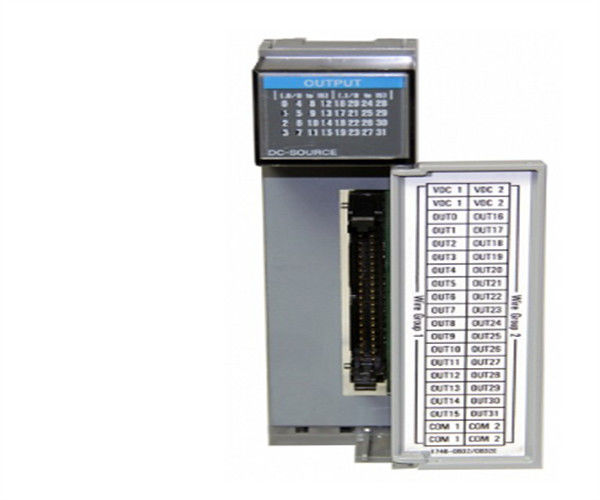

Deze module wordt geleverd met een verwijderbaar terminalblok (RTB), Octal Door-label, een 32 LED-licht voor elk kanaal en een kleurcodeerbare modulebalk waar het onderdeelnummer wordt weergegeven.AN Allen-Bradley maakte 1746-N3 of 1492 bedradingssystemen. These connector or wiring systems are compatible for this module to ensure proper termination and adequate wire size in used This also prevents improper wiring as it is pre-assembled and ensures that the module door is capable of covering the terminal wiringsAndere draden kunnen ook worden gebruikt, maar grote draden nemen het voorpaneel te veel in, waardoor het moeilijk is om problemen op te lossen, zelfs als u de deur van de module sluit.

Geschatte grootte van de verzending van 1746-OB32
Afmetingen: 5,0" x 2,0" x 6,0"
(met een lengte van 12,7 cm x 5,1 cm x 15,2 cm)
Gewicht: 0,3 kg
