1746-OB16 SLC 500 I/O-modules Technische documentatie Transistor

Beschrijving van 1746-OB16

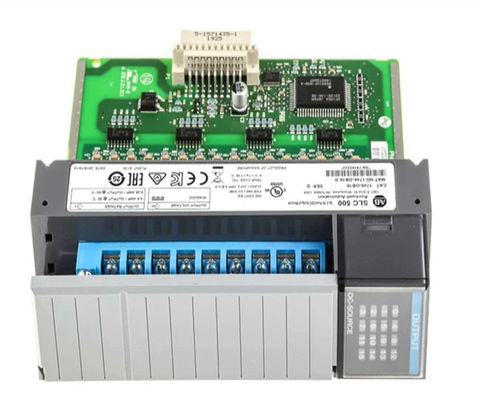

De Allen-Bradley 1746-OB16 is een discrete uitvoermodule die compatibel is voor gebruik met de SLC500-productenfamilie.Deze module beschikt over zestien (16) 24VDC-uitgangskanalen die worden gebruikt om elektrische apparaten te voorzien van energie voor de uitvoering van handmatige en automatische besturing van het proces of machines.

De 1746-OB16P is een enkelvoudige slotmodule die in elk slot van een SLC500-chassis past, met uitzondering van de module aan de linkerkant die is gereserveerd voor de processor- of communicatiemodule.De 1746-OB16P heeft een backplane stroom trek van 0.250 A bij 5VDC en 0 A bij 24VDC. Het heeft een lekstroom van 1 mA en een belastingstroom van 1 mA. Eacu-kanaal heeft een continue stroom van 1) 1,5 A @ 30 °C (86 °F) 1.0 A @ 60 °C en continue stroom per module van 6.4 A @ 0...60 °C (32...140 °F).

De 1746-OB16P heeft geen uitgangsgroepering of afzonderlijke kanaalisolatie.1 ms en een vertraging van het OFF-signaal van 1.0 ms met een spanningsverlies in de aan-toestand van 1,0 V bij 1,0 A, met een stroomstroom per punt van 4,0 A bij 10 ms en een stroomstroom per module van 32,0 A bij 10 ms.

De 1746-OB16P kan worden geïnstalleerd in het lokale chassis, langs de processor of aansluiten op een gedistribueerd I/O-station, langs een communicatieadapter.

De 1746-OB16 SLC 500 Digital DC Output Module van Allen-Bradley is een DC-module met zestien 24V DC-uitgangen en wordt in een vrije slot in het 1746 I/O Chassis geplaatst.Het heeft 16 uitgangspunten en een achtergrond elektrische rating van 0De 1746-OB16 heeft een belastingafhankelijke maximale signaalvertraging van 1 ms voor OFF en 0,1 ms voor ON en een maximaal stroomverlies van 1 mA in de OFF-toestand.In de aan-toestandDe 1746-OB16 heeft een nominale invoerstroom van 0,5A bij 30 graden Celsius en 0.25 A bij 60 graden Celsius voor elk uitgangspunt en het heeft een bruto-invoerstroom van 8A bij 30 graden Celsius en 4A bij 60 graden Celsius per moduleHet heeft ook een stroomstroom van 3A gedurende 10 ms die elke 1 seconden bij 30 graden Celsius en 2 seconden bij 60 graden Celsius (140 graden Fahrenheit) terugkomt.De 1746-OB16 zorgt voor spanningsisolatie tussen het achtervlak en de uitgangen getest bij 1500 Volt AC en het heeft een totale warmteafvoer van 7Het heeft een UL-A196, CSA en C-UL klasse I, divisie 2 gevaarlijke omgeving ratings, en het is CSA en UL-gecertificeerd. the 1746-OB16 has a working temperature range of 0 to 60 degrees Celsius (32 to 140 degrees Fahrenheit) at 5 to 95% non-condensing humidity surrounding and it is designed to withstand a 30G operational shock and a 2.5G operationele trillingen bij 57 tot 200 Hertz.

De Allen-Bradley 1746-OB16 is een SLC500 Discrete DC-uitgangsmodule.met een spanning van niet meer dan 40 V,.
