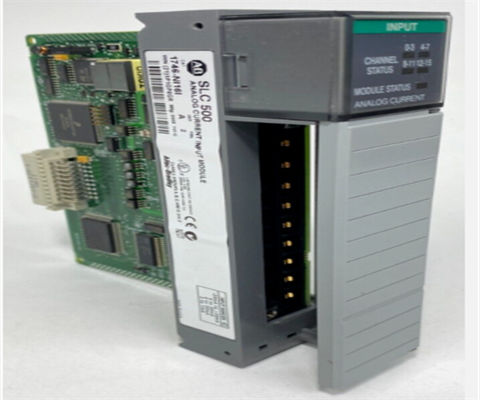

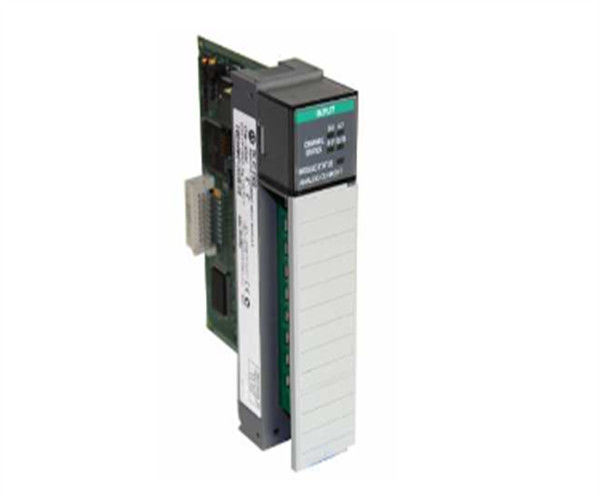

1746-NI16I. Allen Bradley Analoog Invoer Module Rockwell Automation

Beschrijving van 1746-NI16I

De Allen-Bradley 1746-NI16I is een analoge (hoge dichtheid) Input/Output module. De module heeft 16 kanalen en werkt bij een spanningscategorie tussen -20 en 20 V DC.De 1746-NI16I haalt een stroom van 125mA en 75mA bij respectievelijk 5 en 24 V DC uit de achtergrondDe 1746-NI16I heeft een resolutie van 16 bits. Voor A/D-conversie gebruikt de module de Sigma Delta-methode.De 1746-NI16I heeft maximaal 20.5 V gemeenschappelijk modusspanningsbereik dat ook kan worden berekend met +/- 10,25 V vanaf de analoge gemeenschappelijke terminal (relatief).

De 1746-NI16I heeft een invoerweerstand van 249 ohm, een invoerspanning (max.zonder beschadiging) met een nominale stroom van +/-8V tussen de ingangspoort en de analoge poort en een maximale ingangsstroom van +/-30mA tussen de ingangspoort en de analoge poortDe 1746-NI16I analoge invoermodule detecteert een open circuit in minder dan 5 seconden en heeft een resolutie van respectievelijk 640nA en 0,3% voor invoer en weergave.De 1746-NI16I heeft een 360nA/graden Celsius offset drift (input met temperatuur), een 20 ppm per graden Celsius toename drift (plus temperatuur), en een module fout (volledige temp.) rating van 0,08 procent en 0,15 procent (volledige schaal) bij respectievelijk 25 en 60 graden Celsius.

De 1746-NI16I heeft een invoerfilterfrequentie tussen 6 en 250Hz, afhankelijk van de updatetijd van de module.de module biedt plaats aan 5 te selecteren datatypenVoor bedrading is de gegevensformaat 1746-NI4 en de technische eenheden, evenredige getallen (van 32768 tot + 32767 en gebruikersdefinitie van klasse 3), schaalbaar voor PID.de 1746-NI16I gebruikt de 1492-ACAB die een vooraf bedrade RTB aan één uiteinde heeft en 5, 2.5De 1746-NI16I heeft een minimale en maximale warmteafvoer van 2,43 Watt.

Ongeveer 1746-NI16I

De Allen-Bradley 1746-NI16I High-Resolution Analog Input Module is een 16-punts analoge ingangsmodule met een hoge dichtheid uit de Allen-Bradley SLC 500 PLC-serie.Deze single-slot-module is ontworpen om digitaal omgezette analoge gegevens te ontvangen en op te slaan van ingangsapparaten in de beeldtabel voor het ophalen door vaste of modulaire SLC 500-CPUsElk van de high-impedance-invoercircuits van de 1746-NI16I High-Resolution Analog Input Module is ontworpen voor een interface van +/-10 Volt DC, 1 tot 5 Volt DC, 0 tot 50 Volt DC, 0 tot 10 Volt DC,met een vermogen van niet meer dan 50 W, 4 tot en met 20 milliampere, +/-20 milliampere of 0 tot en met 1 milliampere nominale invoersignalen.De 1746-NI16I High-Resolution Analog Input Module biedt digitale conversie voor alle analoge invoersignalen met behulp van een Sigma-Delta converter, en deze gegevens wordt doorgestuurd naar de SLC 500-processors als Engineering Units, Scaled-for-PID, Proportional Counts, of in het 1746-NI4-gegevensformaat.

De 1746-NI16I High-Resolution Analog Input Module bezet een enkele slot op een van de vaste SLC 500- of modulaire SLC 500-uitbreidingschassis (behalve slot 0).Het wordt geleverd met een integraal verwijderbaar terminalblok (RTB), die de bedrading van alle 16 stroom-/spanningsinvoerkanalen van de module aan één eind levert.die wordt geleverd door de +5 Volt DC/+24 Volt DC stroomvoorzieningDe 1746-NI16I High-Resolution Analog Input Module vereist +5 Volt DC achtergrondstroom voor de werking en het trekt 125 milliampere van maximale achtergrondstroom op 5 Volt DC.De basismodule heeft functies zoals inputfiltering, invoersignaalniveaus en gegevensformaten kunnen via het gebruikersprogramma worden geconfigureerd.en het wordt geleverd met 5 LED's (1 voor elke invoergroep en 1 voor de module) die de module en de invoerstatus weergeven.
