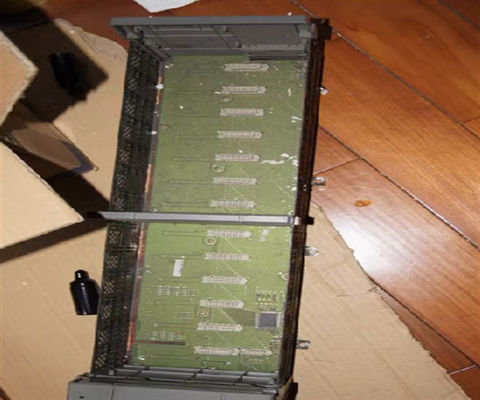

Allen Bradley 1746-A13 SLC chassis serie rack voor gebruik met SLC serie

Beschrijving van 1746-A13

De Allen-Bradley 1746-A13 is een dertien (13) slot chassis van de SLC500 Programmable Logic Controller (PLC) platform.Dit chassis zorgt voor backplane verbindingen en huisvesting van de centrale verwerkingseenheid (CPU), I/O, communicatie- en speciale modules en de stroomvoorziening van het systeem.

De 1746-A13 is voorzien van acht (8) montage-tabs, die worden gebruikt voor de directe montage van het chassis op het onderpaneel van de behuizing.de geschikte schroeven zijn M4 of M5 (#10 of #12) Phillips-schroef. Aanbevolen montagevrijheid is minimaal 15,3 cm (6,0 in) voor bovenste vrijheid en minimaal > 10,2 cm (4,0 in) zijdevrijheid.Minimale afstand is 70,7 tot 10,2 cm (3,0 tot 4,0 inch).

De fysieke afmetingen van de 1746-A13 zijn 50,2 x 17,1 x 14,5 cm (20,1 x 6,8 x 5,8 inch) en weegt 1,9 kg (4,2 lbs).De elektronische circuits die de backplane-verbindingen hosten, kunnen een maximale backplane-stroom van 10A @ 5 leveren.1 VDC en 2,88 A @ 24VDC. Dit chassis is ontworpen om te werken in een temperatuurbereik van 0 °C tot +60 °C (+32 °F tot +140 °F).reserve-chassis 1746-A13 mag worden bewaard in een geschikt opslaggebied met een temperatuurbereik van -40 °C tot +85 °C (-40 °F tot +185 °F) en een relatieve luchtvochtigheid van 5-95%, niet-condenserend.

De 1746-A13 is een UL-gecertificeerde industriële besturingsapparatuur, gecertificeerd voor de VS en Canada, CE-conform apparaat en in overeenstemming met de Australische radiocommunicatiewet.Geschikt voor installatie in een omgeving van klasse I, afdeling 2, groepen A, B, C, D, of alleen op niet-gevaarlijke plaatsen.

De Allen-Bradley 1746-A13 is een SLC500 chassis. Het heeft dertien (13) glijbanen, die backplane verbindingen en behuizing bieden aan SLC500 Programmable Logic Controller (PLC) modules.Dit chassis heeft acht (8) montage tabs en rechtstreeks geïnstalleerd op een behuizing subpaneelDit chassis heeft fysieke afmetingen van 50,2 x 17,1 x 14,5 cm (20,1 x 6,8 x 5,8 inch) en weegt 1,9 kg (4,2 lbs).

De Allen-Bradley 1746-A13 is een SLC500 chassis. Het heeft dertien (13) glijbanen, die backplane verbindingen en behuizing bieden aan SLC500 Programmable Logic Controller (PLC) modules.Dit chassis heeft acht (8) montage tabs en rechtstreeks geïnstalleerd op een behuizing subpaneelDit chassis heeft fysieke afmetingen van 50,2 x 17,1 x 14,5 cm (20,1 x 6,8 x 5,8 inch) en weegt 1,9 kg (4,2 lbs).
