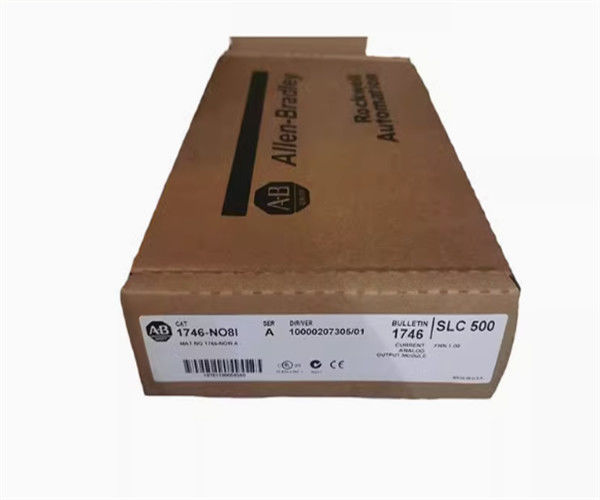

Allen-Bradley 1746-NO8I Analoge uitgangsmodule Controllermodule

Beschrijving van 1746-NO8I

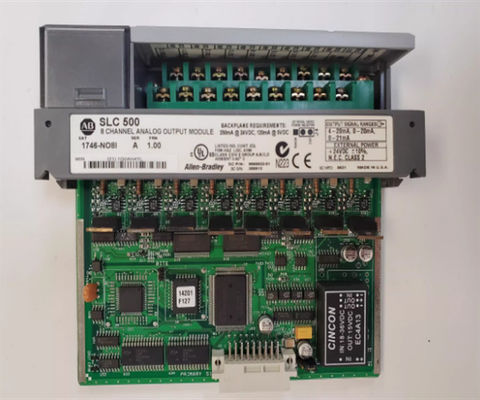

De Allen Bradley 1746-NO8I SLC 500 Analog Output module maakt deel uit van de Allen Bradley SLC 500 serie.Deze unit heeft verwijderbare blok terminals en biedt nog steeds verbinding voor 8 analoge uitgangskanalenHet is uniek ontworpen voor verbindingen met de analoge spannings- en stroomapparatuur, met acht (8) voorzien kanalen voor de uitgangsspanning, hoewel het geen ingangskanaal bevat.

De 1746-NO8I bevat geen DIP-schakelaar. Een J4 of een Jumper kan nodig zijn om te selecteren of de SLC-backplane wordt gevoed door 24 volt gelijkstroom (directe stroom) of door een externeoptioneel 24 volt vermogenHet SLC 500-chassis wordt gebruikt om deze module te voorzien van stroom van de 5 Volt gelijkstroomvoeding of de 24 Volt gelijkstroomvoeding.dit vermogen wordt ook geleverd aan de analoge circuit module terwijl de SLC circuit wordt geleverd door de 5 Volt DC voedingsbackplane.

De 1746-NO8I-uitgangsmodule verbruikt een maximale achtervlakstroom van 120 mA bij 5 volt gelijkstroom, terwijl de gelijkstroom van deze module bij 24 volt 250 mA verbruikt.Sluit het hele energiesysteem af..

Elke terminal van deze module vereist een draad van maximaal 24 AWG en maximaal 14 AWG.en zijn proportioneel schaalvermogen kan bereiken (van 0) tot 32,767.

Met een staprespons van één (1) milliseconde, een updatetijd van 540 microseconde en een resolutie van 16 bits in en 14 bits uit, heeft deze module een uitgangsimpedantie van ten minste 1 M Ohm.

Voor de bescherming van de functies van de module mag deze eenheid niet worden gebruikt in een temperatuurzone die lager of hoger is dan -13 tot 140 graden Fahrenheit.Deze unit moet in een temperatuurzone van ongeveer -40 tot 185 graden Fahrenheit blijven.
