1746-P2 stroomvoorziening - betrouwbare spanningsbron voor PLC-systemen

Beschrijving van 1746-P2

De Allen-Bradley 1746-P2 is een voedingsbron van de SLC 500-serie met een ingangsspanning van 120/220 V wisselstroom.De 1746-P2 is ontworpen om in een SLC 1746 modulair chassis te worden geplaatst dat verschillende maten heeft van 4, 7, 10 of 13 slots om te voldoen aan de behoeften van uw applicatie en de behoeften van het modulaire hardwarecomponent.De 1746-P2 kan 3 chassis worden onderling verbonden voor een maximum van 30 modulaire slotsDe stroomvoorziening moet worden geïnstalleerd in de linkerste slot van het chassis.

De lijnspanning voor de 1746-P2 varieert van 85-132 V wisselstroom of 170-265 V wisselstroom bij 47-63 Hz. De interne stroomcapaciteit van de stroomvoorziening bij 5 V meet 5A en de stroomcapaciteit bij 24 V meet 0,96 A.De gebruikerscapaciteit voor de 1746-P2 is 0.2 A bij 24 V gelijkstroom. Bovendien is de maximale binnenstroom voor de voedingsbron 20 A. De invoervermogen limiet voor de 1746-P2 is 42 W, met een beperkte stroom tot 20 V.Vermogen voor de stroomvoorziening is 110 VADe gebruikersspanning van de 1746-P2 is niet constant en varieert van 18-30 V DC.

Operatietemperaturen voor de 1746-P2 variëren van 0 tot 60 graden Celsius.De huidige capaciteit van de voedingsbron wordt met 5% verlaagd bij temperaturen hoger dan 55 graden Celsius (131 graden Fahrenheit).

Ongeveer 1746-P2

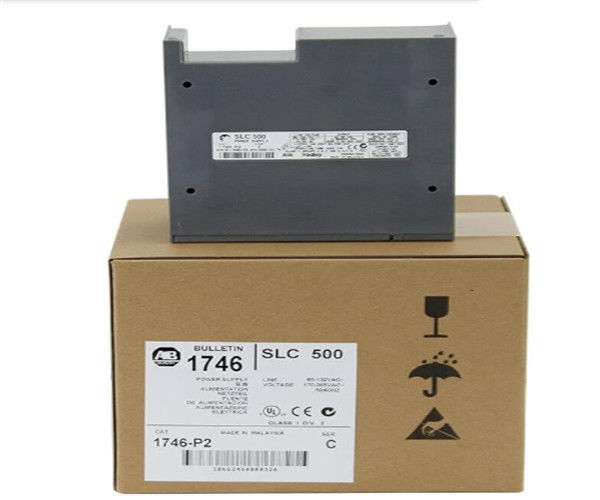

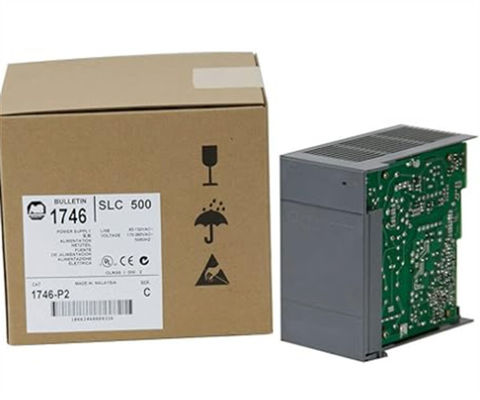

De Allen-Bradley 1746-P2-module is een voedingsmodule voor de SLC 500-systemen.De voedingsmodule 1746-P2 kan worden geïnstalleerd met eindschroeven met een maximaal koppel van 1 N-m of 8De terminals van deze voedingsmodule zijn geïsoleerd maar niet samengevoegd en leveren 200 milliampere en 24 volt DC aan stroom.De lijnspanning op de 1746-P2 voedingsmodule is 85 tot 132 Volt AC en 170 tot 265 Volt AC bij een frequentie van 47 tot 63 HertzDeze voeding kan worden beschermd door een 1746-F2 zekering of een gelijkwaardige zekering.

De Allen-Bradley 1746-P2 SLC 500 voedingsmodule kan werken binnen een temperatuurbereik van 0 tot 60 graden Celsius of 32 tot 140 graden Fahrenheit,Maar de huidige capaciteit zal met 5% afnemen bij een temperatuur boven 55 graden Celsius of 131 graden FahrenheitHet gebruikersspanningsbereik is van 18 tot 32 Volt DC bij een nominale spanning van 24 Volt DC, de nominale capaciteit van het gebruikersspanningsstroom is 200 milliampère,en de door de gebruiker aangeboden maximale overstromingsbescherming is 15 Amps. De CPU-houdtijd voor de 1746-P2 voedingsmodule bedraagt 20 milliseconden bij volle belasting en 3000 milliseconden zonder belasting.en C-UL-normen en door verschillende CE-verordeningen en -normen.

Technische specificaties voor 1746-P2
