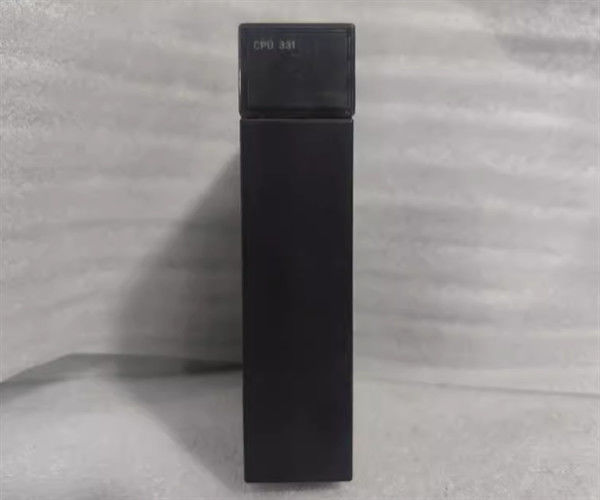

IC693CPU331 ∙ GE Fanuc Single Slot CPU Module Automation Product

Productbeschrijving van IC693CPU331

De IC693CPU331 is een modulaire CPU die deel uitmaakt van de Series 90-30 PLC van GE Fanuc Automation. Deze CPU is uitgerust met een 80188-processor met een verwerkingssnelheid van 10 MegaHertz. Het is ook in staat om 1K Booleaanse logica in 0,4 milliseconden te scannen. Deze CPU heeft 16 Kbytes gebruikersgeheugen dat geschikt is voor 512 discrete invoerbits; 512 discrete uitgangsbits; 128 woorden analoge ingang en 64 woorden analoge uitgangen. Bovendien heeft deze CPU interne geheugenstructuren die bestaan ​​uit 1280 bits Discreet globaal geheugen; 1024 bits interne spoelen; 256 bits tijdelijke spoelen; 128 bits systeemstatusreferenties; 2048 woorden registergeheugen en 16 woorden systeemregisters. Bovendien zijn er 680 timers/tellers beschikbaar voor de CPU en worden schuifregisterinstructies ondersteund. Vergeleken met embedded CPU's ondersteunt de IC693CPU331 modulaire CPU de Override-functie en wordt hij geleverd met een klok met batterijvoeding. Het standaardgeheugentype dat beschikbaar is voor deze CPU is een Random Access Memory (RAM)-type en kan ook worden geïnstalleerd met optionele EPROM of EEPROM. De IC693CPU331 kan in elke CPU-basisplaat worden geïnstalleerd, of deze nu een 5-slots of 10-slots basisplaat is. Hij kan alleen worden geïnstalleerd in het speciale CPU-slot, namelijk slot 1. Deze module onttrekt stroom aan de backplane ten bedrage van 350 mA bij 5VDC busspanning. Omdat deze modulaire CPU een grotere hoeveelheid I/O ondersteunt, ondersteunt hij I/O-uitbreiding met het gebruik van maximaal vier (4) uitbreidingsbasisplaten van Remote I/O-basisplaten.

De GE Fanuc IC693CPU331-module is een 10 megahertz CPU-module voor de GE Series 90-30 PLC-systemen. De IC693CPU331-module maakt gebruik van een microprocessor uit de 80188-serie. De bedrijfstemperatuur voor de module ligt tussen 32 en 140 graden Celsius. De IC693CPU331-module neemt een enkele sleuf in een basisplaat met 5 sleuven in beslag en trekt 350 milliampère stroom van de backplane bij een ingangsspanning van 5 volt DC. De typische scansnelheid voor de module is 0,4 milliseconden per 1K Booleaanse logica. Er zijn 16 woorden toegewezen voor systeemregisters die alleen bedoeld zijn voor het bekijken van referentietabellen en waarnaar niet kan worden verwezen in het gebruikerslogicaprogramma. Het totale aantal timers en tellers dat door de IC693CPU331-module wordt ondersteund, is 680. Het type geheugen dat op de module wordt geleverd voor gegevensopslag is RAM en optionele EPROM of EEPROM. Het maximale gebruikersprogrammageheugen is 16 kilobytes. Het aantal discrete invoerpunten is 512. Het aantal discrete uitvoerpunten is 512. Het discrete globale geheugen is 1280 bits. Het toegewezen geheugen voor analoge ingangen en analoge uitgangen bedraagt ​​respectievelijk 128 woorden en 64 woorden. Er is één ingebouwde seriële poort beschikbaar op de IC693CPU331-module en deze poort is toegankelijk via de PLC-connector van de voeding. De protocollen die door de seriële poort worden ondersteund, omvatten de SNP-slave- en SNPX-slave-protocollen. Er is een aparte CMM-module vereist voor ondersteuning van SNP-master, SNP-X-master, CCM en RTU-slave. Voor RTU-masterondersteuning is een aparte PCM-module vereist. Een AD693CMM301-module biedt 2 extra seriële poorten voor de IC693CPU331-module. Een SLP (State Logic Processor) is ook compatibel met de IC693CPU331-module en kan worden gebruikt voor multitasking-besturing.

De IC693CPU331 is een CPU-module met één slot. De module is ontworpen om te werken met de PLC 90-30 GE Fanuc. De module wordt geleverd met een kloksnelheid van 10 megahertz en heeft een microprocessor van het type 80188. Bovendien beschikt hij over een enkele poort voor communicatie en heeft hij 512 afzonderlijke I/O-punten: (Invoer + Uitgang). Naast discrete punten kan de module werken bij een temperatuur van 32 tot 140 graden Celsius. Daarnaast bevat de CPU-module één slot per systeem voor een basisplaat met vijf slots. Het voert 350 mA stroom van de backplane bij een ingangsspanning van 5 V DC. Het maximale gebruikersprogrammageheugen dat aan deze CPU-module is toegewezen, bedraagt ​​16 KB. Het duurt 0,4 milliseconden voordat duizend Booleaanse contactpersonen scannen met de scanbeoordelingsfunctie. Bovendien accepteert deze CPU-module met één slot van GE Fanuc schuifregisters en bevat deze ook een klok voor een back-upbatterij. Het type geheugenopslag dat door deze module wordt ondersteund, is RAM en heeft 680 timers. Bovendien beschikt de module over ingebouwde poorten zoals SNP/SNP-X-slaveprotocollen. Er is echter een CMM-module nodig voor SNP/SNP-X-master en CCM, of RTU-slave-ondersteuning voor een PCM-module voor RTU-masterondersteuning. Daarnaast zijn de communicatietypen die compatibel zijn met deze module LAN, Ethernet, FIP, Profibus, GBC, GCM, GCM+ en andere. Over het geheel genomen beschikt de module over de meeste nuttige componenten en functies van deze productlijn, vergeleken met enkele eerdere versies van de CPU-basisplaten.

Geschatte verzendgrootte vanIC693CPU331
Afmetingen: 7,0 "x 2,0" x 7,0 "
(17,8 cm x 5,1 cm x 17,8 cm)
Gewicht: 0,3 kg (0 lbs 10,1 oz)
