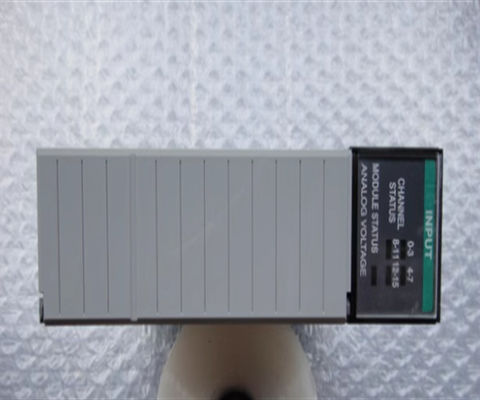

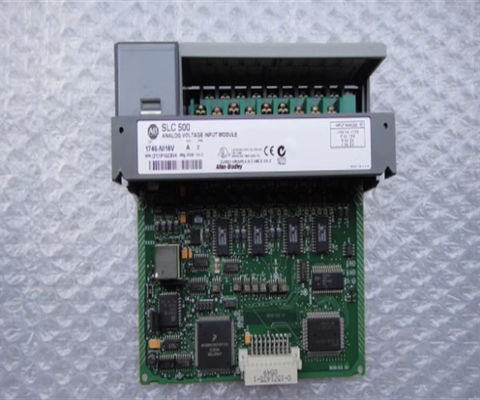

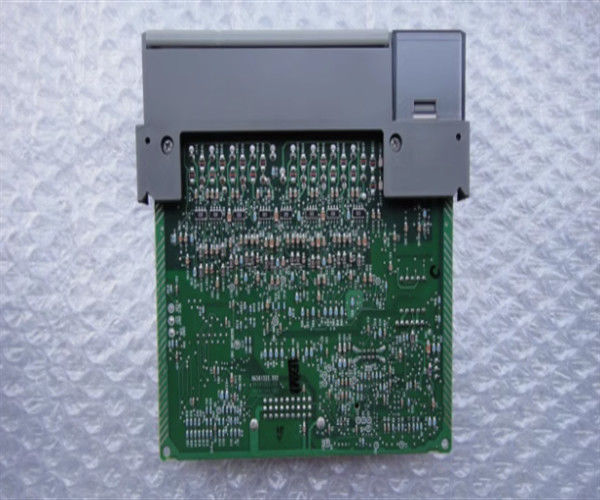

Allen-Bradley 1746-NI16V Analog Input Module Logic Controller Module

Beschrijving van 1746-NI16V

De 1746-NI16V is een analoge invoermodule uit de serie SLC 500 van Allen-Bradley.0 tot en met 10 V gelijkstroom.

De 1746-NI16I is een onderdeel dat elke beschikbare ruimte van een SLC 500-chassis inneemt. Deze module kan worden gemonteerd op het lokale chassis of in het uitbreidingschassis,op elke beschikbare slot, behalve slot 0 van het hoofdchassis, als gereserveerd voor de besturingsbedienerDeze module neemt slechts één slot van het chassis in. Het hoofdchassis is het chassis waar de controller is geïnstalleerd.

Deze module is voorzien van een vervangbare aansluiting met onderdeelnummer 1746-RT25G. Met deze module kunnen ook vooraf bedrade kabels worden gebruikt.Deze vooraf bedrade kabels worden geproduceerd door Allen-Bradley met verschillende lengtesDeze vooraf bedrade kabels kunnen worden gekoppeld aan Allen-Bradley-terminalblokken zoals 1492-AIFM8-3 en 1492-AIFM16-F-3.fouten veroorzaakt door handmatige bedrading kunnen worden geëlimineerd als de pre-bedraad beëindigingssysteem presentatie van de juiste kleur codering van draden en gemakkelijk te beheren terminal blok assemblage.

Deze module is UL-gecertificeerd, C-UL goedgekeurd en CE-conform voor alle toepasselijke richtlijnen.

De Allen Bradley 1746-NI16V is een Analog Input Module van de SLC 500-serie.en ontvangt stroom van de SLC 500 stroomtoevoer via een backplaneDe werktemperatuur ligt tussen -25 en 60 graden Celsius (-13 tot 140 graden Fahrenheit),terwijl de niet-opererende temperatuur tussen -40 en 85 graden Celsius ligt. De relatieve vochtigheid van deze module varieert van 5% tot 95% zonder condensatie. Deze module behoort tot een Spanningscategorie van 10 tot +10 Volt DC. De achtervlakstroom bij 5 Volt is 125 mA;bij 24 voltDe achtergrondstroom van deze module bedraagt 75 mA. Het achtergrondstroomverbruik van deze module bedraagt maximaal 2,425 Watt (0,625 Watt bij 5 Volt DC en 1,8 Watt bij 24 Volt DC).Het verwijderen of inbrengen van een module terwijl een stroombron is aangesloten kan leiden tot een elektrische boogDe Allen Bradley 1746-NI16V heeft 16 ingangskanalen en een resolutie van 16 bit.Het gemeenschappelijke modusspanningsbereik van deze module is +/-10.25 volt ten opzichte van de analoge gemeenschappelijke terminal. De ingangsimpedantie is 20 Ω en de AIFM-connector is 25-pin D-shell.5Eén, twee.5Het heeft een Gain drift van 15 ppm/graden Celsius, en de Input offset drift van deze module is 90 mV/graden Celsius.

Ongeveer 1746-NI16V

De 1746-NI16V behoort tot de Allen-Bradley SLC 500 Analog Input Module serie.De Allen-Bradley 1746-NI16V SLC 500 Analog Input Module communiceert met een SLC 500-processor via een parallelle achterwaarts gerichte interfaceDeze module ontvangt zijn stroom van de centrale SLC 500-stroomtoevoer van het systeem via een achtervlak.De aanvaardbare temperatuur van de Allen-Bradley 1746-NI16V SLC 500 Analog Input Module loopt van -25 graden tot 60 graden Celsius of -13 graden tot 140 graden FahrenheitHet temperatuurbereik loopt echter van -40 tot 85 graden Celsius of -40 tot 185 graden Fahrenheit.

De verhouding van de Allen-Bradley 1746-NI16V SLC 500 Analog Input Module varieert van minimaal 5% relatieve vochtigheid tot maximaal 95% (niet-condenserend).De achtergrondstroom bij 5 volt is 125 milliampereBij 24 volt is de achtergrondstroom van deze module 75 milliampere. Het achtergrondstroomverbruik van deze module is maximaal 2.425 watt. Dit zal 0,625 watt zijn bij 5 volt rechtstreekse stroom en 1.Het verwijderen of inbrengen van een module terwijl een stroombron is aangesloten kan leiden tot gevaarlijke elektrische bochten.Vergeet niet om alle stroombronnen te ontkoppelen voordat u deze module verwijdert of inzet.De Allen-Bradley 1746-NI16V SLC 500 Analog Input Module beschikt over in totaal 16 afzonderlijke inputkanalen en een totale resolutie van 16 bits.25 volt in vergelijking met de analoge gemeenschappelijke terminal.
