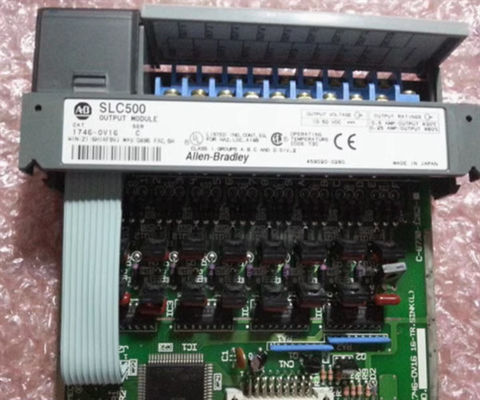

Beschrijving van 1746-OV16
De 1746-OV16 is een discrete uitgangsmodule van Allen-Bradley.Het is een zinken uitgangsmodule die 10-50VDC uitgangsspanningsbereik levert met een minimale uitgang van 24VDCDeze module wordt ideaal gebruikt voor het activeren van gelijkstroom aangedreven elektrische ladingen zoals relais spoelen, indicatie- en sounding apparaten.
De 1746-OV16 heeft een achtervlakstroomverbruik van 0,270 Ampere bij 5VDC met een lekstroom van 1 mA en een minimale belastingstroom van 1 mA.Elk kanaal van deze uitgangsmodule heeft een signaalvertraging van 0.1 ms voor de overstap van ON naar OFF en 1.0 ms voor de overstap van OFF naar ON. De continue uitgangsstroom van de module is 0,50 A per punt bij 30 °C (86 °F) en 0,05 A bij 0,05 °C (0,0 °F).25 A bij 60 °C (140 °F), terwijl de continue uitgangsstroom per module 8.0 A bij 30 °C (86 °F) en 4.0 A bij 60 °C (140 °F). Deze module vertoont een maximale On-state spanningsdaling van 1,2 V bij 0,5 A.
De 1746-OV16 heeft een Surge-stroom per punt van 3,0 A gedurende 10 ms die eenmaal per 1 seconde bij 30 °C (86 °F) en 2 seconden bij 60 °C (140 °F) herhaalbaar is.
De 1746-OV16 is geïnstalleerd op een SLC 500 chassis.Het wordt geleverd met een verwijderbare terminal blok dat is vooraf geïnstalleerd op de moduleDit terminalblok kan worden verwijderd uit de module om een eenvoudiger en snellere bedrading te realiseren.
Het is een 16-kanaals uitgangsmodule die compatibel is met het SLC 500-systeem.De 1746-OV16 heeft een afneembare terminal blok waarmee u de bedrading op de module gemakkelijk te verbinden of te wijzigenHet heeft een hogere backplane stroomverbruik (0,27 A) dan de 1746-OV8 en de 1746-OVP16 modules.De 1746-OV16 heeft een maximale signaalvertraging van 0Het heeft een continue stroom per uitgang en per module van respectievelijk 0,5A en 8A bij 30°C en 0,25A en 4A bij 60°C.De 1746-OV16 heeft een maximaal buiten-staat lek van 1 mA en een maximale in-staat spanningsverlies van 1.2V bij 0,5A en 3A voor een maximale stroomstroom van 10 ms per punt.
Technische specificaties voor 1746-OV16
| Vervaardiging |
Rockwell Automation |
| Modultype |
Discrete uitgangsmodule |
| Reeks |
SLC 500 |
| Deelnummer/catalogusnummer. |
andere, met uitzondering van: |
| Merken |
Allen-Bradley |
| Nom Invoerspanning |
24VDC |
| Invoerspanningsbereik |
10-50 VDC |
| Bedradingsconfiguratie |
Configuratie van de bedrading van de gootsteen |
| Stroomverbruik op de achtergrond |
0.270 A |
| Signalvertraging, maximale weerstandsbelasting |
Aan = 0,1 ms; Uit = 1,0 ms |
| Continu stroom per punt |
00,50 A bij 30 °C (86 °F); 0,25 A bij 60 °C (140 °F) |
| Continu stroom per module |
8.0 A bij 30 °C (86 °F); 4.0 A bij 60 °C (140 °F) |
| Vermogen om de spanning te verminderen |
1.2V bij 0,5 A |
| Overspanningsstroom per punt |
3.0 A gedurende 10 ms |
| Spanningsbereik |
10-50 volt gelijkstroomink |
| Outputs |
16 |
| Stroom/uitgang |
0.5 of 0,25 ampère |
| Stroom/module |
8 of 4 ampère |
| Achtergrondstroom (5 volt) |
270 milliampère |
| Toepassingen |
Hoge stroom |
| Stapreactie |
60 milliseconden in, 2,5 milliseconden uit. |
De Allen-Bradley 1746-OV16 is een SLC 500 discrete sinking output module.Het heeft één (1) groep van 16 kanalen met een achtergrondstroom van 0.270 A. Het heeft een continue uitgangsstroom per punt van 0,50 A bij 30 °C (86 °F) en 0,25 A bij 60 °C (140 °F).
Geschatte grootte van de verzending van 1746-OV16
Afmetingen: 5,0" x 2,0" x 6,0"
(met een lengte van 12,7 cm x 5,1 cm x 15,2 cm)
Gewicht: 0,3 kg
Tariefcode: 8538907080
