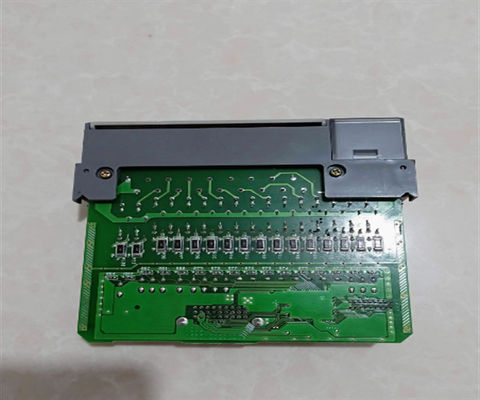

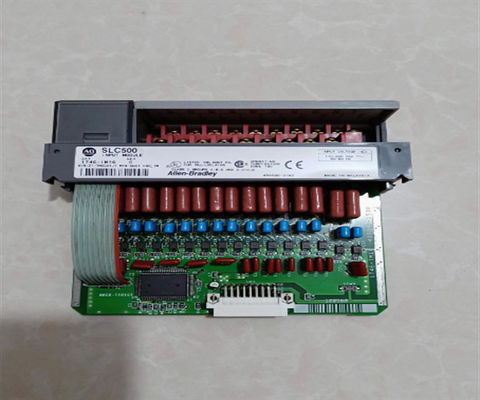

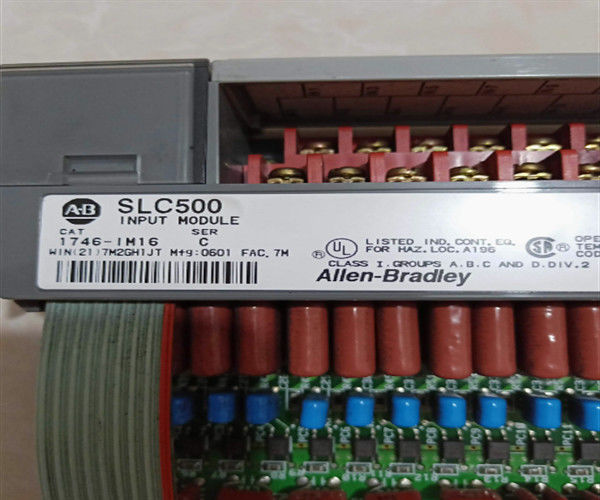

Allen-Bradley 1746-IM16 16 ch-DC-invoermodule voor programmeerbare controller

Beschrijving van 1746-IM16

The 1746-IM16 SLC 500 Digital AC Input Module by Allen-Bradley is an input (AC) module with sixteen 200-240V AC inputs and is fitted into any available SLC 500 I/O chassis using an RTB (Removable Terminal Block)Het heeft 16 punten per gemeenschappelijke en een ingangsspanning van 170-265V AC bij 47-63Hz.085A bij 5 V gelijkstroom en een vertraging van het elektrisch signaal van 35 ms voor de staat ON en 45 ms voor de toestand OFF rond de invoerpuntenDe 1746-IM16 heeft een ingangsstroom (nom) van 12mA rond elk ingangspunt en heeft een maximale overspanningsstroom van 1.6AHet heeft een maximale vermogensafvoer van 0,35 W op elk punt en de totale warmte die door de module wordt afgevoerd is 6 W.Het zorgt voor spanningsisolatie tussen ingangsterminals en besturingslogica getest bij 1500V en is NEMA-standaard ICS 2-230-gegradeerd voor geluidsdichtheid. The operating temperature of the 1746-IM16 ranges between 0 and 60 °C (32 and 140 °F) at 5-95% non-condensing humidity limits and it has a non-operational storage temperature of -40 and 85 °C (-40 and 185 °F)De 1746-IM16 heeft een operationele schokbestand van 30G en kan een 2,5G-trilling bij 57-200Hz onderhouden.

De Allen-Bradley 1746-IM16 is een SLC 500 AC-invoermodule.Elk kanaal van deze invoermodule werkt bij een invoerspanningsbereik van 170-265 Volt AC, 47-63 Hertz met een nominaal invoersignaal van 200 / 240 Volt AC.

Deze module past in elk SLC 500-chassis. Het kan worden geïnstalleerd in het lokale rack, waar de SLC 500-processor is geïnstalleerd; op een SLC 500-uitbreidingsrack,of als onderdeelmodule van gedistribueerde I/O-systemen in grotere besturingssystemenHet heeft een achtervlakstroomverbruik van 0,085 Ampere @ 5 Volt DC.Elk kanaal vertoont een signaalvertraging van 35 milliseconden voor de verandering van staat van OFF naar ON en 45 milliseconden voor de overgang van ON naar OFFHet heeft een maximale off-state spanning van 50 Volt AC en een maximale off-state stroom van 2 milliamperen.met een vermogen van niet meer dan 50 W,.6 Ampere met een maximale duur van 5 milliseconden.

Deze module wordt ideaal gebruikt om interfaces te maken met signaalsignaleringsapparaten die 200/240 volt wisselstroom leveren naar de invoerkanalen van de module.een externe interposerende relais moet worden geïnstalleerd met de wisselspanning die aan de contacten van de interposerende relais wordt geleverdEr is geen specifieke beperking op het aantal installatie-instanties dat voor deze module is toegestaan.Dit hangt vooral af van het aantal I/O's dat de hostprocessor kan opnemen en de grootte van het ingebedde geheugen.

De 1746-IM16 is een Allen-Bradley AC-invoermodule die deel uitmaakt van de SLC-500-serie.en het totale vermogen is 6 wattDe 1746-IM16 werkt met een spanning van 200-240V AC voor de signaalinvoer en de werkspanning is 170-265V AC bij 47-63Hz.de 1746-IM16 heeft 16 invoerpunten met 16 punten per gemeenschappelijkeVoor signaalvertragingen heeft de 1746-IM16 een maximum van respectievelijk 35 ms en 45 ms ON en OFF-vertragingen.

De maximale off-state spanning van de 1746-IM16 is 50V AC, de maximale off-state stroom is 2mA en de nominale invoerstroom is 12mA bij 240V. De maximale inrush stroom van de 1746-IM16 is 1.6A en de maximale inrush-stroomtijd is 0.5ms. Ondanks dat het de werking van de 1746-IM16-invoermodule beïnvloedt, kan een stroombeperkende weerstand worden gebruikt om de binnenstroming te minimaliseren.moet compatibel zijn met de SLC-500-invoercircuit.

De AC-invoermodule 1746-IM16 heeft een werktemperatuurbereik van 0-60 °C, een opslagtemperatuurbereik van -40-85 °C en een luchtvochtigheid van 5-95% in een niet-condenserende omgeving voor gebruik en opslag.De 1746-IM16 voldoet aan de ICS 2-230 NEMA-normen voor geluidsdichtheid.De 1746-IM16 heeft een werking schok rating van 30G.
