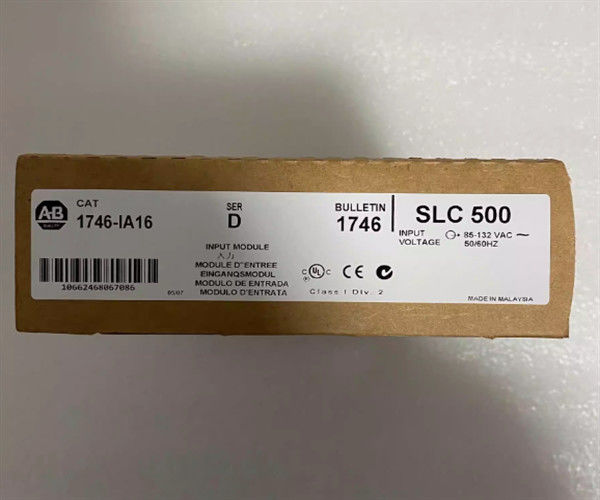

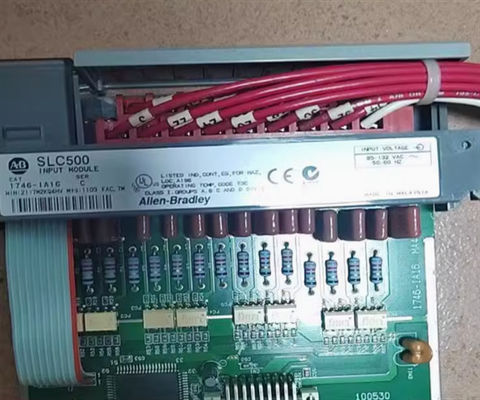

Allen-Bradley 1746-IA16 SLC 500 16-kanaals AC digitale invoermodule, serie D

Beschrijving van1746-IA16

De Allen-Bradley 1746-IA16 is een wisselstroom-invoermodule die compatibel is voor gebruik als onderdeel van het SLC 500-controllerplatform.Deze invoermodule heeft zestien (16) kanalen die AC signaal spanningsbereik van 85-132 VAC accepteert.

Invoermodules zijn noodzakelijke onderdelen van elke programmeerbare logische controller (PLC), omdat deze een real-time interface biedt aan discrete apparaten in het proces.Het vertegenwoordigt de werkelijke toestand van de signaalapparatuur voor de referentie van de controller voor de verwerking van de logicaDe meeste PLC-systemen voeren Input scan uit als de primaire fase voor het uitvoeren van een gebruikersprogramma.

Deze AC-invoermodule heeft twintig (20) terminals. Alle terminals worden gebruikt met terminals 18 en 19 als intern verbonden commons.Het eindblok van deze module is afneembaar waardoor de ingangsmodule kan worden vervangen en tegelijkertijd de noodzaak om de ingangsterminaties opnieuw te verbinden wordt uitgesloten..

Het heeft verstelbare parameters om de werking van de module te verfijnen.Deze module kan worden geïnstalleerd in vaste hardware of modulaire hardware-stijl controller, lokaal of in een uitbreidingsrack.

Deze module behoort tot de SLC 500 AC-invoermodule met een werkspanningscategorie van 100-120 VAC. Voor 200/240 VAC-spanningsoperaties is het onderdeelnummer 17460IM16.Beide modules bieden geen interne beschermingscircuitsElk wisselstroominvoerapparaat dat aan deze module wordt aangesloten, moet compatibel zijn met de inloopstroom van het SLC 500-invoercircuit.

De Allen-Bradley 1746-IA16 weegt 0,34 kg en heeft een afmeting van 5 x 2 x 6 (13 cm x 5 cm x 15 cm).De module heeft een 100 - 120V AC-invoersignaalspanningscategorie met 16 punten per gemeenschappelijke en 16 ingangenDe 1746-IA16 is een algemene invoerapplicatie. De montage is van een chassistype en heeft 16 kanalen. De werkspanning varieert van 85 - 132V AC-invoersignaal.Het heeft een 16-kanaal digitale AC-invoer module voor een programmeerbare controllerDe werkspanning is 85 - 132V AC bij een werkfrequentie van 47 - 63 Hz. Het achtervlakstroomverbruik bij 5V DC is 0,085 mA en het is 0,0 A bij 24V DC.

Het signaal voor de ON-vertraging is maximaal 35 ms en het signaal voor de OFF-vertraging maximaal 45 ms. Terwijl de maximale OFF-spanning 30 V AC en OFF-stroom van 2 mA bereikt.De ingangsstroom bij 120 V wisselstroom is 12 mA nominaalDe 1746-IA16 heeft een inrush-stroomtijd van maximaal 500 microseconden en een maximale inrush-stroom van 0,8 mA.

De Allen-Bradley 1746-IA16 is een SLC 500 Digital AC Input Module.Deze module bezet één slot van het SLC 500-chassis.
