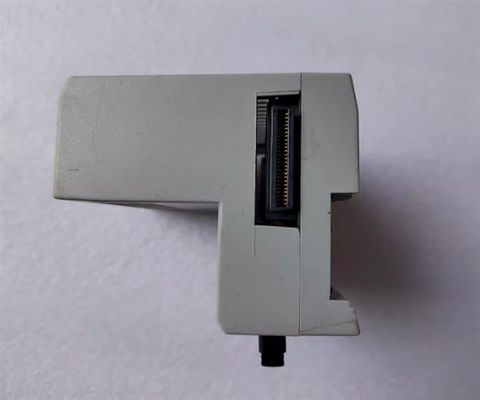

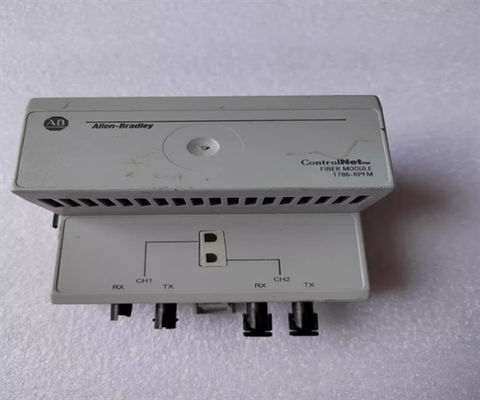

1786-RPFM Allen-Bradley ControlNet Modulaire Repeater Medium Distance Fiber Module

Beschrijving van 1786-RPFM

De 1786-RPFM is een Allen-Bradley ControlNet-accessoire.

Deze module wordt gebruikt voor de omzetting van Cox-kabel naar glasvezelmedium met een maximale afstand van 3000 meter of 9843 voet.De glasvezelverbinding zorgt voor isolatie tussen de aangesloten knooppunten en zorgt voor een verhoogde immuniteit tegen lawaai en elektrische storingenDe glasvezelverbinding van deze module vereist het gebruik van 62,5/125 micron kabel, OM1 multi-mode glasvezel kabel.

De 1786-RPFM wordt gebruikt met de 1786-RPA ControlNet Repeater Adapter module.het mengen van repeatertypen is toegestaan bij het samenstellen van een ControlNet-netwerkHet maximaal toelaatbare totale stroomverbruik zonder schade aan de adapter van de moduleherhaler en de nabijgelegen modules is 1,6 A @ 5 V gelijkstroom.

De 1786-RPFM wordt ideaal gebruikt om de totale lengte van het One (1) ControlNet-segment te verlengen wanneer het wordt gebruikt met Point-to-Point- of Trunk-lijntopologie.Het kan ook worden gebruikt bij het plannen van het bouwen van Star en Ring topologieën, om een netwerk met meerdere richtingen van één punt te vestigen.Deze vezelconverter- en repeatermodule mogen worden gebruikt als de toepassing een industriële locatie oversteekt met bekende hoge elektrische geluidsniveaus en gevaarlijke gebieden.De maximale verzwakking voor een glasvezelkabel mag niet hoger zijn dan 13,3 dB. Typisch is de verzwakking van de kabel voor een golflengte van 1300 nm minder dan 1,5 dB/km.

RSnetWorx kan worden gebruikt voor het configureren van ControlNet-eigenschappen en voor het kwalificeren of het te monteren systeem voldoet aan de ControlNet-eisen.

Dit apparaat heeft een stroomopname van 400 mA, een werkgolflengte van 1300 nm en een dempingsniveau van 13,3 dB.Deze eenheid vereist minder dan 3000 meter per segment tussen de twee ControlNet Fiber repeatersDe maximale lengte van de sectie is echter afhankelijk van de kwaliteit van de vezels, het aantal aansluitingen en het aantal splitsingen.een opgeleide specialist wordt hiervoor aanbevolen, aangezien de installatie een juiste verificatietest vereistBovendien moet deze Allen Bradley 1786-RPFM-eenheid worden gemonteerd in een geschikt behuizing om de werking van de module te maximaliseren.Zorg ervoor dat de binnenkant van deze behuizing toegankelijk is met een gereedschapDeze 1786-RPFM ControlNet-eenheid wordt voornamelijk gebruikt om een ster topologie, ring topologie te maken, de lengte van het netwerk uit te breiden,en voor de omzetting van koperen coaxkabel in glasvezelDe Allen Bradley 1786-RPFM-eenheid zorgt voor uitzonderlijke isolatie tussen knooppunten en is ook minder gevoelig voor de luidruchtige omgeving dan andere koperen media.Het wordt ook gebruikt om verschillende repeatermodules aan te sturenBeide worden geleverd met een statusindicator die door de gebruiker wordt geïnterpreteerd om de foutieve omstandigheden te melden en te controleren of er fouten in de gegevens zijn of niet.

Technische specificaties voor 1786-rpfm

Ongeveer 1786-rpfm.

De Allen-Bradley 1786-RPFM-module is een ControlNet-repeatermodule.Het is een glasvezel repeater module ontworpen voor middelgrote afstanden en het is ontworpen om te worden gebruikt wanneer een medium afstand glasvezel netwerk is vereist tussen 2 ControlNet knooppuntenDe maximale afstand die 1786-RPFM ondersteunt is 3000 meter. De totale toegestane verzwakking via de glasvezelverbinding, inclusief de connectoren, splices en glasvezelkabel, is 13,3 dB.Fibre media biedt 2 voordelen die grondisolatie tussen aangrenzende knooppunten en verminderde geluidsontvankelijkheid in vergelijking met koper media. Tot vier 1786-RPFM-modules kunnen worden aangesloten op een 1786-RPA-repeateradapter. Bovendien mag het totale vermogen van vier 1786-RPFM-modules die aan een repeateradapter zijn aangesloten, niet meer dan 1 kW bedragen.6 ampère bij 5 volt gelijkstroomDe adapter en de modules kunnen beschadigd raken als de stroomlimiet wordt overschreden.

De afmetingen van de 1786-RPFM-repeatermodule zijn: 101,2 mm hoog, 111 mm breed en 69 mm diep.De spanning en stroom van de 1786-RPFM-repeatermodule bedragen maximaal 400 milliampère bij 5 volt gelijkstroomHet nominale vermogen is 2 Watt en het nominale vermogen is 2 Watt. De communicatie snelheid ondersteund door de 1786-RPFM repeater module is 5 Mbps.De herhaler kan in elke richting worden gemonteerdDe omhulsel die wordt gebruikt voor de montage van de 1786-RPFM-repeatermodule moet minimaal 304,8 x 196,8 x 101,6 millimeter hebben.5/125 micron multimode vezelsDe repeater heeft een open behuizing en is voorzien van de T5 ATEX temperatuurcode.
