Beschrijving van 1786-RPA

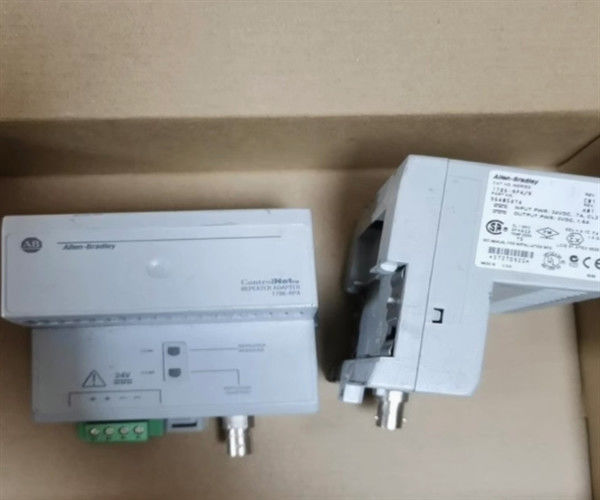

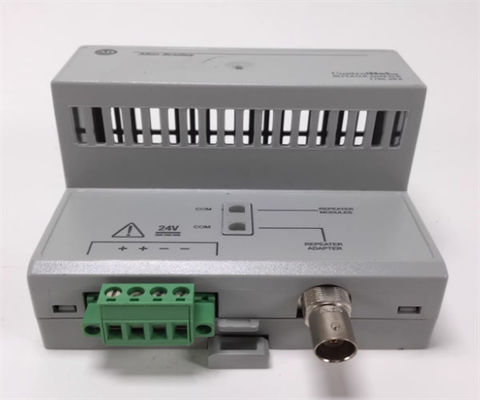

De Allen-Bradley 1786-RPA is een ControlNet Modular Repeater Adapter.Deze module is een ControlNet-communicatienetwerk accessoire dat voornamelijk wordt gebruikt om de lengte van een ControlNet-netwerk te verlengen en verschillende topologieën te assembleren, zoals Star, Ring, lineaire of punt-tot-punt topologie.Deze repeatermodule kan ook worden gebruikt bij de fysieke omzetting van ControlNet-kabelmedium van coaxkabel naar glasvezel en glasvezel naar coaxkabel van ControlNet.
ControlNet netwerk is een industrieel communicatieprotocol dat wordt gebruikt voor multi-drop communicatie van apparaten.Visualisatiesystemen en gatewaysHet ControlNet-netwerk bestaat uit een hoofdcommunicatie-snelweg genaamd Trunk, waar apparaten of knooppunten via ControlNet-toetsen worden verbonden.Indien het netwerk deze maximale afstand overschrijdt, kan de 1786-RPA worden gebruikt.
De 1786-RPA is compatibel voor gebruik met de 1786-RPCD-repeater dubbelkopermodule, de 1786-RPFS-repeater korteafstandsvezelmodule, de 1786-RPFM-repeater middellangeafstandsvezelmodule,1786-RPFRL-vezelringherhalingsmoduleDe maximaal toegestane adapters verbonden in serie is 20 1786- RPA.
Deze repeater adapter module ondersteunt directe montage op een montageplaat of met behulp van een DIN-rail.Een rechtstreeks paneelmontage biedt een grotere weerstand tegen trillingen en schokken in vergelijking met een DIN Rail-montageDeze module ondersteunt horizontale of verticale oriëntatie en wordt aangedreven door een externe spanningstoevoer van 18-36VDC.
Deze repeateradaptermodule is voorzien van één (1) verwijderbaar eindblok voor de inlaatverbindingen, één (1) 75 ohm eindweerstand en twee (2) DIN-spoorsloten.
De 1786-RPAB-repeater adapter vereist 24 Volt DC-invoervermogen.De Allen-Bradley 1786-RPAB-repeateradapter heeft verschillende functies, zoals het verlengen van de lengte van het netwerk, het uitvoeren van netwerkmediaconversies van coaxiale of koperen media naar glasvezelmedia, evenals de omgekeerde manier van glasvezelmedia naar coaxiale of koperen media,met een vermogen van meer dan 50 W, en voor het creëren van een ring, ster of punt-tot-punt topologie.die de fouttoestand van de aansturing aangeeftDe volledige 1786-RPA-repeater adapter heeft een geschatte maat van 4 x 4 x 3 inch, of 10 x 10 x 8 centimeter, en het weegt ongeveer 7 ounces of 0,20 kilogram.Deze serie B adapter is ook bekend als modelnummer 1786-RPA / B.
Technische specificaties voor 1786-RPA
| Vervaardiging |
Rockwell Automation |
| Deelnummer/catalogusnummer. |
178-RPA |
| Merken |
Allen-Bradley |
| Productenfamilie: |
ControlNet communicatie |
| Productsoort: |
ControlNet Repeater Adapter Module |
| Nummer van het coaxiale kanaal: |
Eén (1) |
| Montage: |
Panelmontage / DIN Rail |
| Montageoriëntatie: |
Verticaal / horizontaal |
| Ondersteunde topologieën: |
Ster, lineair, ring, punt tot punt |
| Stroomvoorziening, nominale: |
24VDC |
| Stroomvoorziening, bereik |
18-36VDC |
| Energieverbruik, max: |
16.8 W |
| Energieverspilling, max: |
8.8 W |
| Uitgangsstroom van de achtergrond, max: |
1.6A @ 5V DC, max. |
| Grootte draad: |
0.21...3.3 mm2 (24...12 AWG) vaste of gestreepte koperdraad met een temperatuur van 105 °C (221 °F) of hoger, maximale isolatie van 1,2 mm (3/64 inch) voor stroomverbindingen |
| Werktemperatuur: |
EC 60068-2-1 (testadvertentie, bedrijfskoel), IEC 60068-2-2 (test Bd, bedrijfsdroge hitte), IEC 60068-2-14 (test Nb, bedrijfswarmteverschuiving): 0...60 o C (32...140 o F) |
| Niet-operatietemperatuur: |
IEC 60068-2-1 (test Ab, niet-verpakt niet-opererend koud), IEC 60068-2-2 (test Bc, niet-verpakt niet-opererend droge hitte), IEC 60068-2-14 (test Na, niet-verpakt niet-opererend thermische schok): ¥40...85 °C ( 40 °C)...185 o F) |
| Productlijn |
ControlNet Repeater |
| Typ van de herhaler |
Modulaire herhalingsadapter |
| Vlakken |
RG6 koperen coax |
| Bedrijfsgolflengte van de glasvezel |
NA |
| Verminderingsniveau |
NA |
| Invoervermogen |
24 volt gelijkstroom |
| Typische afstand van de herhaler |
NA |
| Backplane-uitgangsstroom |
1.6 A |
| UPC |
10612598171092 |
De Allen-Bradley 1786-RPA is een ControlNet Modular Repeater Adapter. Deze module wordt gebruikt om de lengte van het ControlNet-netwerk uit te breiden.met een vermogen van niet meer dan 50 W,Deze module ondersteunt rechtstreekse montage van panelen of DIN-rails en is compatibel voor horizontale en verticale montage.
