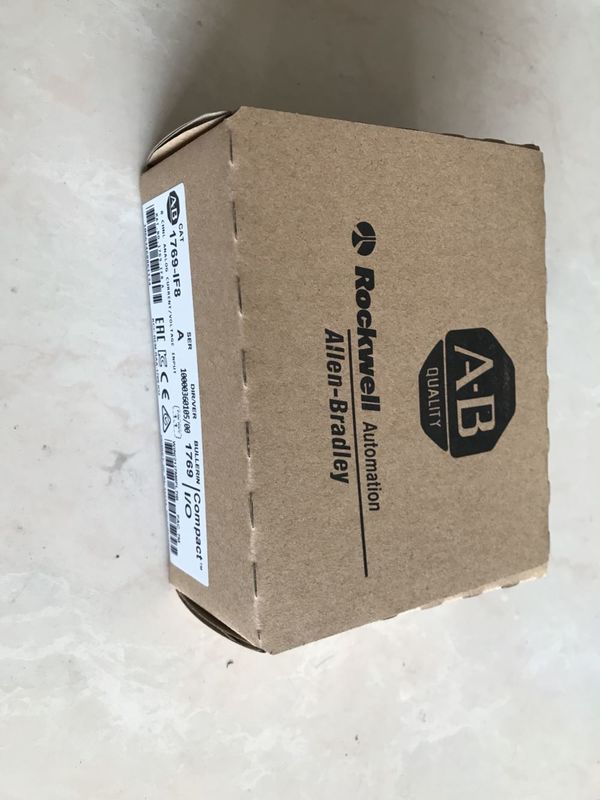

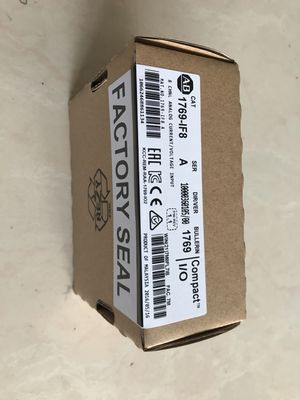

ALLEN-BRADLEY 1769-IF8 CompactLogix 8 Pt Analoog Input Module

Productbeschrijving: 1769-IF8 A

• 8 analoge ingangskanalen: De module biedt 8 individuele ingangskanalen, die elk beide kunnen verwerkenspanningofhuidigsignalen.

• Ingangssignaaltypen:

  • Spanningsingangen: De module kan een reeks spanningssignalen accepteren, meestal van0–10Vof±10V.
  • Huidige ingangen: Het kan ook accepteren4–20 mAstroomlussen, die standaard zijn in veel industriële toepassingen voor sensoren die meetgegevens zoals temperatuur, druk of flow verzenden.

• Conversie met hoge resolutie: De module biedt16-bits resolutie, wat nauwkeurige metingen en hoge betrouwbaarheid mogelijk maakt bij de conversie van analoge gegevens naar digitale signalen.

• Kanaalconfiguratie: Elk ingangskanaal kan voor beide afzonderlijk worden geconfigureerdspanningofhuidig, waardoor flexibiliteit mogelijk is, afhankelijk van de behoeften van de aangesloten sensor of het aangesloten apparaat.

• Breed ingangsbereik: De 1769-IF8 ondersteunt een breed ingangsbereik voor zowel spannings- als stroomsignalen, waardoor u een verscheidenheid aan analoge sensoren en apparaten rechtstreeks op de module kunt aansluiten.

• Hoge nauwkeurigheid: De module biedt doorgaans een nauwkeurigheid van±0,1%of beter, waardoor betrouwbare en nauwkeurige analoge signaalmetingen voor uw besturingssysteem worden gegarandeerd.

• Bemonsteringssnelheid van gegevens: De module bemonstert analoge signalen met een hoge snelheid, meestal rond1–2 milliseconden per kanaal, waardoor het geschikt is voor dynamische en snel veranderende processen.

• Digitale signaaluitvoer: Nadat analoge signalen zijn geconverteerd, worden de verwerkte gegevens beschikbaar gesteld aan deCompactLogixofMicroLogixcontroller voor verdere logische verwerking, controle of monitoring.

• Backplane-communicatie: De module communiceert rechtstreeks met deCompactLogixofMicroLogixcontroller via de backplane, waardoor de integratie met deze systemen eenvoudig en naadloos is.

• Flexibele montage en compact ontwerp: De module is ontworpen om binnen deSerie 1769van modulaire I/O-systemen, waarmee u modules aan een systeem kunt toevoegen of verwijderen op basis van uw toepassingsbehoeften. Het compacte formaat maakt hem ideaal voor installaties met beperkte ruimte.

• Diagnostische en statusindicatoren: De module heeft ingebouwde LED's die statusinformatie geven over voeding, kanaalstatus en foutindicaties, wat helpt bij het oplossen van problemen en onderhoud.

• Isolatie: De analoge ingangskanalen zijngeïsoleerdvan het systeem, waardoor gevoelige elektronica wordt beschermd tegen elektrische ruis, pieken en andere storingen die de meetnauwkeurigheid in gevaar kunnen brengen.

Kenmerken: 1769-IF8 A

• 8 analoge ingangskanalen:

  • Biedt 8 individuele kanalen voor het meten van analoge signalen, waardoor maximaal 8 sensoren of apparaten tegelijkertijd kunnen worden aangesloten.

• Ondersteunt spannings- en stroomingangen:

  • Spanningsingangsbereik: Accepteert signalen zoals 0-10V of ±10V, waardoor deze compatibel is met een verscheidenheid aan analoge apparaten.
  • Huidig ​​ingangsbereik: Ondersteunt stroomlussen van 4-20 mA, die vaak worden gebruikt voor industriële sensoren zoals druktransducers, flowmeters en temperatuursensoren.

• 16-bits resolutie:

  • Biedt 16-bits analoog-naar-digitaal-conversie met hoge resolutie, voor nauwkeurige en precieze metingen.

• Configureerbaar per kanaal:

  • Elk van de 8 kanalen kan onafhankelijk worden geconfigureerdspanningofhuidigingangen, wat flexibiliteit biedt voor verschillende soorten analoge apparaten.

• Breed ingangsbereik:

  • Ondersteunt een breed scala aan analoge signaaltypen en ingangsbereiken voor zowel spanning (0–10V, ±10V) als stroom (4–20mA), geschikt voor de meeste industriële sensoren.

• Hoge nauwkeurigheid:

  • De module biedt een hoge meetnauwkeurigheid, meestal binnen±0,1%van het volledige bereik, waardoor betrouwbare dataconversie wordt gegarandeerd.

• Snelle gegevensbemonstering:

  • Bemonsteringssnelheidbedraagt ​​doorgaans 1 à 2 milliseconden per kanaal, waardoor snelle data-acquisitie voor dynamische of snel veranderende signalen mogelijk is.

• Geïsoleerde kanalen:

  • De ingangskanalen zijn elektrisch geïsoleerd van elkaar en van het systeem, waardoor de module en controller worden beschermd tegen elektrische ruis, spanningspieken en andere storingen.

• Compact ontwerp:

  • De module maakt deel uit van deI/O-systeem uit de 1769-serie, ontworpen voor eenvoudige integratie metCompactLogixEnMicroLogixcontroleurs. Het compacte formaat maakt ruimtebesparende installaties in schakelpanelen of kasten mogelijk.

• Backplane-communicatie:

  • De 1769-IF8 communiceert met deCompactLogixofMicroLogixcontroleur via deachterplaat, wat een eenvoudige integratie en installatie binnen het systeem mogelijk maakt.

• Diagnostische LED's:

  • Status-LED'svoor elk kanaal en de algemene modulestatus om snel de operationele status van het systeem aan te geven en te helpen bij het oplossen van problemen. Indicatoren tonen de stroom-, communicatie- en ingangsstatus.

• Statusbewaking en diagnostiek:

  • De module biedtdiagnostische feedbackzoals detectie van open circuits, overbereik, onderbereik en hardwarefouten, waardoor het gemakkelijker wordt om problemen tijdens het gebruik op te lossen.

• Stroomvereisten:

  • Werkt doorgaans op24 V gelijkstroom, wat gebruikelijk is in industriële automatiseringssystemen. Het stroomverbruik van de module is afhankelijk van het aantal actieve kanalen.

• Milieubescherming:

  • De module is ontworpen voor gebruik in industriële omgevingen en biedt weerstand tegen trillingen, schokken en extreme temperaturen die kunnen voorkomen in fabrieks- of veldinstallaties.

• Eenvoudige configuratie via Studio 5000:

  • De module is eenvoudig te configureren en te programmeren met behulp vanStudio 5000 (of RSLogix 5000)software, waar u kanaalinstellingen, schaling en alarmvoorwaarden kunt definiëren.

Technische parameters: 1769-IF8 A

Toepassingen: 1769-IF8 A

• Temperatuurmeting en -controle:
  • Wordt gebruikt voor het aansluiten van temperatuursensoren (bijv. RTD's of thermokoppels) die analoge signalen (4-20mA of 0-10V) uitvoeren naar eenCompactLogixofMicroLogixsysteem voor het bewaken en regelen van procestemperaturen in industrieën zoals voedselverwerking, farmaceutische of chemische productie.
• Drukbewaking:
  • Ideaal voor koppeling met druktransducers die analoge signalen uitvoeren. De1769-IF8kan drukmetingen digitaliseren voor controle en monitoring van systemen zoals ketels, pompen, compressoren en hydraulische systemen.
• Stroommeting:
  • Gebruikt in toepassingen zoals waterbehandeling, olie en gas en chemische fabriekenstroommetersanaloge signalen uitvoeren. De module helpt bij het continu meten en regelen van vloeistofdebieten.
• Niveaudetectie:
  • Voor vloeistofniveaucontrole in tanks, silo's en andere opslagcontainers. De module wordt aangesloten op niveausensoren die analoge signalen leveren om de vulniveaus in industriële processen te bewaken.

2.Fabrieksautomatisering

• Machinebewaking:
  • In geautomatiseerde productieomgevingen kan de 1769-IF8 communiceren met sensoren (bijvoorbeeld trillings-, verplaatsings- of koppelsensoren) die analoge signalen leveren om de machinestatus te bewaken, optimale prestaties te garanderen en potentiële storingen te detecteren voordat ze zich voordoen.
• Positiecontrole:
  • Wordt gebruikt om de positie van actuatoren, hydraulische cilinders of motoren te bewaken door analoge signalen van positiesensoren (potentiometers of LVDT's) te verwerken, die gebruikelijk zijn in toepassingen die nauwkeurige positionering vereisen, zoals robotica of CNC-machines.
• Bewaking van het motortoerental:
  • De 1769-IF8 kan worden gekoppeld aan snelheidssensoren (bijvoorbeeld tachometers of encoders met analoge uitgangen) om de snelheid van motoren of transportbanden in geautomatiseerde assemblagelijnen of productiesystemen te bewaken.

3.Energiebeheer en monitoring

• Vermogensmeting:
  • Wordt gebruikt in energiebeheersystemen om te communiceren met vermogensmeters die analoge signalen uitvoeren die parameters vertegenwoordigen zoals spanning, stroom, stroomverbruik en energieverbruik. Deze gegevens kunnen worden gebruikt voor realtime monitoring, load-balancing en het optimaliseren van het energieverbruik in alle faciliteiten.
• Bewaking van onderstations:
  • De module kan gegevens verzamelen van analoge uitgangen van apparaten die worden gebruikt in elektrische onderstations (bijvoorbeeld transformatoren, stroomonderbrekers en spanningsregelaars) om kritische elektrische parameters te bewaken, zodat de stroomverdeling stabiel en betrouwbaar blijft.
• Energiebeheer van gebouwen:
  • Voor het regelen en monitoren van het energieverbruik in gebouwen, inclusief HVAC-systemen, lichtregeling en monitoring van omgevingsomstandigheden (bijv. vochtigheid, temperatuur). De 1769-IF8 maakt integratie met verschillende sensoren voor gebouwautomatisering mogelijk.

4.Milieumonitoring

• Monitoring van de waterkwaliteit:
  • In waterzuiveringsinstallaties kan de 1769-IF8 worden gebruikt als interface met sensoren die parameters zoals pH, troebelheid, chloorniveaus of opgeloste zuurstof meten. Deze sensoren voeren doorgaans een analoog signaal uit dat naar de module wordt gevoerd voor continue monitoring en controle van waterbehandelingsprocessen.
• Monitoring van de luchtkwaliteit:
  • Wordt gebruikt om te communiceren met luchtkwaliteitssensoren die verontreinigende stoffen zoals kooldioxide (CO2), stikstofoxiden (NOx) of fijnstof detecteren. Gegevens van deze sensoren kunnen worden gebruikt om de luchtkwaliteit in industriële of stedelijke omgevingen te monitoren, waardoor wordt voldaan aan de wettelijke normen en de veiligheid van werknemers wordt gewaarborgd.
• Bodemvochtmonitoring:
  • In landbouwtoepassingen kan de 1769-IF8 gegevens verzamelen van bodemvochtsensoren die analoge signalen uitvoeren, waardoor irrigatiesystemen en watergebruik in landbouwactiviteiten worden geoptimaliseerd.

Maatwerk:1769-IF8 A

• Aanpassing op kanaalniveau: De1769-IF8kunt u elk ervan configureren8 ingangskanalenonafhankelijk. Dit betekent dat u voor elk kanaal kunt selecteren of de ingang eenspanning signaal(bijv. 0-10V of ±10V) of ahuidig ​​signaal(bijvoorbeeld 4-20 mA).
  • U kunt bijvoorbeeld de kanalen 1–4 configurerenspanning ingangen(temperatuur of druk meten), terwijl kanalen 5–8 zijn ingesteldhuidige ingangen(meten van debiet of chemische concentratie).
• Dit aanpassingsniveau maakt de 1769-IF8 zeer flexibel en aanpasbaar aan een verscheidenheid aan analoge sensoren in één systeem.

2.Schalen en kalibratie:

• Schalen van ingangssignalen: Zodra de module is geconfigureerd voor het juiste ingangstype, kunt u dat doenschaalde ruwe invoerwaarden moeten overeenkomen met technische eenheden (bijvoorbeeld graden Celsius, psi of liters per minuut). DeAtelier 5000ofRSLogix 5000Met programmeersoftware kunt u deinvoerschalingop basis van het sensorbereik en het gewenste uitgangsbereik.
  • Voorbeeld: Als u een temperatuursensor gebruikt met een 4-20mA-uitgang die overeenkomt met een bereik van 0-100°C, kunt u de 4-20mA-ingang schalen om een ​​waarde van 0-100°C in uw systeem te produceren, waardoor de gegevens veel nuttiger voor controle en monitoring.
• Kalibratie: Hoewel de 1769-IF8 geen automatische sensorkalibratie biedt, kunt u deze handmatig configurerenkalibratiefactoren in de controllerlogica om metingen aan te passen, rekening te houden met sensordrift of ervoor te zorgen dat gegevens nauwkeurig overeenkomen met daadwerkelijke fysieke metingen.

3.Maatwerk voor diagnose en foutbewaking:

• Drempelinstellingen voor alarmen: U kunt configurerenalarmdrempelsvoor individuele kanalen op basis van de geschaalde ingangswaarden. U kunt bijvoorbeeld een alarm instellen dat wordt geactiveerd als een temperatuursensor een bepaalde drempel overschrijdt (bijvoorbeeld boven 85°C) of als een debietmeter onder een kritisch niveau zakt (bijvoorbeeld onder 10 liter/min).
  • Deze aanpassing kan helpen proactieve systeemmonitoring te bieden en operators te waarschuwen voor mogelijke problemen voordat deze kritiek worden.
• Foutafhandeling: De1769-IF8biedt diagnostische mogelijkheden zoalsdetectie van open circuit(voor huidige ingangen),buiten bereik/onder bereikdetectie, enkanaal fouten. U kunt logica binnen de PLC instellen om deze fouten op verschillende manieren af ​​te handelen, waaronder het loggen van de fouten, het activeren van alarmen of het uitvoeren van veiligheidsuitschakelingen.

4.Ingangsfiltering en ruisonderdrukking:

• Filterinstellingen: Voor sommige toepassingen kan het nodig zijn dat de analoge signalen worden gefilterd om hoogfrequente ruis of fluctuaties glad te strijken. Terwijl de1769-IF8heeft geen ingebouwde filteropties, u kunt deze implementerensoftwaregebaseerde filteringin uw PLC-code (met behulp van middelingstechnieken of laagdoorlaatfilters) om ruis van sensorsignalen te verminderen.
• Het signaal verzachten: Voor signalen van sensoren die snelle fluctuaties of pieken ervaren (bijvoorbeeld van pompen of motoren), kunt u aangepaste logica configureren in deAtelier 5000om de invoerwaarden in de loop van de tijd te middelen of af te vlakken. Dit helpt bij het garanderen van stabielere besturingsbeslissingen op basis van de analoge ingang.

5.Schalen naar aangepaste eenheden:

• Met de 1769-IF8 is dat mogelijkingangssignalen schalentot maatwerk engineering units die betekenisvol zijn voor uw toepassing. In plaats van ruwe 0-10V-gegevens voor een temperatuursensor te ontvangen, kunt u bijvoorbeeld het signaal schalengraden FahrenheitofCelsius.
  • InAtelier 5000, kunt u de schaalwaarden instellen om onbewerkte invoergegevens om te zetten naar eenheden zoalsgraden,druk (psi),vochtigheid (% RV),stroom (l/min)enz.
• Voorbeeld: Als een druksensor 0-10V afgeeft voor een bereik van 0-100 psi, kunt u die spanningsinvoer schalen van 0-10V naar0–100 psimet behulp van een door de gebruiker gedefinieerde schaalfunctie.

6.Gegevensregistratie en archivering:

• Hoewel het niet direct een functie is van de1769-IF8module zelf, kunt u de ingangen van de module gebruikengegevens loggenin jouwPLCen sla die gegevens vervolgens op in databases, controlesystemen of cloudgebaseerde systemen voor verdere analyse. U kunt met regelmatige tussenpozen ruwe of geschaalde waarden opslaan en deze gebruiken voor trendanalyse, rapportage en probleemoplossing.

7.Geavanceerde communicatieconfiguratie:

• Terwijl de1769-IF8communiceert met deCompactLogixofMicroLogixsysteem via deachterplaat(en is niet ontworpen voor communicatie op afstand), kunt u aanpassen hoe deze in uw algehele besturingssysteem wordt geïntegreerd. U kunt het volgende instellen:
  • Communicatietiming en -planningom de gegevensuitwisseling tussen de controller en de I/O-module te optimaliseren.
  • Redundantie- of failover-strategieëndoor meerdere 1769-IF8-modules te gebruiken in een gedistribueerde I/O-configuratie om de beschikbaarheid van gegevens te garanderen, zelfs in geval van hardwarestoringen.

8.Aangepaste fout-/statusindicatoren via software:

• De 1769-IF8 biedt fysieke status-LED's voor demoduleEnindividuele kanalen, maar u kunt dit verder aanpassenstatusrapportagebinnen uw software.
  • U kunt maatwerk implementerenfoutcodesofstatusindicatorenop basis van specifieke omstandigheden zoals overbereik, onderbereik of signaalverlies, en deze kunnen worden weergegeven op bedieningspanelen of naar bewakingssystemen worden verzonden.

9.Redundantie en back-upstrategieën:

• Hoewel de 1769-IF8 geen ingebouwde redundantie- of back-upmogelijkheden heeft, kunt u deze wel implementerenontslagop het niveau van het besturingssysteem, zoals:
  • Configuraties met dubbele processorofhot standby-instellingenmet redundante I/O-systemen.
  • Softwarematige back-up voor kritieke gegevens bij module- of systeemstoring, inclusief het gebruik van secundaire I/O-modules die bij een storing de besturing kunnen overnemen.

10.Geavanceerde aangepaste programmering:

• In jouwPLC-programmering, je kunt creërenaangepaste logicagebaseerd op de analoge ingangen om specifieke besturingsacties aan te sturen. Bijvoorbeeld:
  • CreërenPID-lussenvoor nauwkeurige controle van processen zoals temperatuur of druk.
  • Voorwaardelijke actiesop basis van invoerwaarden (zet bijvoorbeeld een pomp aan als de druk onder een drempel daalt).
  • Batchcontrolesystemendie afhankelijk zijn van nauwkeurige analoge metingen voor procesbeslissingen.

11.Aangepaste kalibratieroutines:

• Je kunt implementerenkalibratieroutinesin uw PLC-programma om periodiek de ingangen te controleren en aan te passen om er zeker van te zijn dat ze in overeenstemming zijn met fysieke metingen. Dit kan nuttig zijn bij toepassingen die gedurende lange perioden een hoge nauwkeurigheid vereisen.
