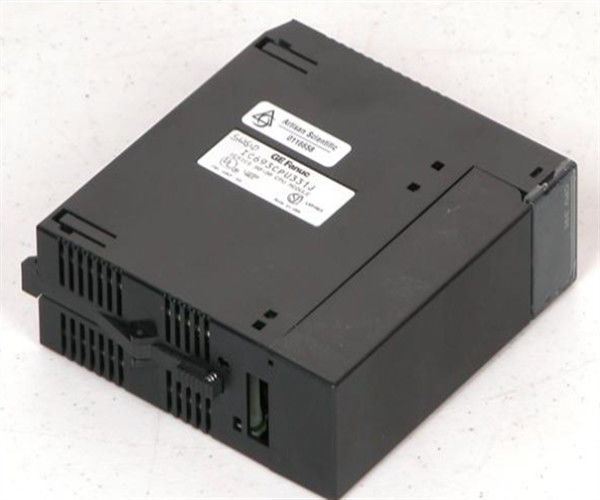

GE-Emerson IC693CPU331 Single Slot CPU-module met digitale IO en seriële protocollen ASCII Serial

Productbeschrijving vanIC693CPU331

De IC693CPU331 is een serie 90-30 component die wordt geproduceerd door GE Fanuc.Het is geïnstalleerd met een 80188 processor met 10MHz clock speed en maximaal gebruikersprogramma geheugen van 16 KbytesHet ondersteunt 512 Discrete Inputs, 512 Discrete Outputs, 128 Analog input Words en 64 Words Analog output Words.

De IC693CPU331 is een modulaire CPU die deel uitmaakt van de serie 90-30 PLC van GE Fanuc Automation.Het is ook in staat om 1K van Boolean logica te scannen in 0Deze CPU heeft 16Kbyte gebruikersgeheugen dat is ingedeeld om 512 discrete input bits; 512 discrete output bits; 128 woorden van analoge input en 64 woorden van analoge outputs op te vangen.Bovendien, deze CPU heeft interne geheugenstructuren die bestaan uit 1280 bits Discrete Global Memory; 1024 bits van interne spoelen; 256 bits van tijdelijke spoelen; 128 bits van systeemstatusreferenties;2048 woorden van registergeheugen en 16 woorden van systeemregisters. Bovendien zijn er 680 eenheden Timers / Counters beschikbaar voor de CPU en ondersteunt Shift register instructies.de IC693CPU331 modulaire CPU ondersteunt Override functie en wordt geleverd met een batterij ondersteunde klokHet standaardgeheugentype dat beschikbaar is voor deze CPU is een Random Access Memory (RAM) type en kan ook worden geïnstalleerd met optionele EPROM of EEPROM. De IC693CPU331 kan worden geïnstalleerd in elke CPU baseplate,met een diameter van niet meer dan 20 mm,Deze module haalt stroom uit het achtervlak van 350 mA @ 5VDC busspanning.Omdat deze modulaire CPU een grotere hoeveelheid I/O ondersteunt, ondersteunt het I/O-uitbreiding met het gebruik van maximaal vier (4) uitbreidingsbasisplaten van Remote I/O-basisplaten.

De GE Fanuc IC693CPU331 module is een 10 megahertz CPU module voor de GE Series 90-30 PLC systemen.De werktemperatuur van de module is 32 tot 140 graden Celsius.De IC693CPU331-module bezet een enkele slot in een 5-slot basisplaat en het trekt 350 milliampere stroom van het achtervlak bij 5 volt DC-invoerspanning.4 milliseconden per 1K Boolean logicaEr zijn 16 woorden toegewezen aan systeemregisters die alleen voor het bekijken van de referentietabel bestemd zijn en niet in het logisch programma van de gebruiker kunnen worden verwezen.Het totale aantal door de IC693CPU331-module ondersteunde timers en tellers bedraagt 680Het type geheugen dat op de module wordt aangeboden voor gegevensopslag is RAM en optionele EPROM of EEPROM. Het maximale gebruikersprogramma-geheugen is 16 kilobyte. Het aantal discrete invoerpunten is 512.Het aantal afzonderlijke uitgangspunten is 512Het discrete globale geheugen is 1280 bits. Het geheugen dat is toegewezen aan analoge ingangen en analoge uitgangen is respectievelijk 128 woorden en 64 woorden.Een ingebouwde seriële poort is beschikbaar op de IC693CPU331 module en deze poort is toegankelijk via de PLC-connector van de voedingsbron. De protocollen die worden ondersteund door de seriële poort zijn de SNP-slave en SNPX-slave protocollen. Een aparte CMM-module is vereist voor SNP-master SNP-X master, CCM en RTU-slave ondersteuning.Een aparte PCM-module is vereist voor de RTU-meesterondersteuningEen AD693CMM301 module biedt 2 extra seriële poorten voor de IC693CPU331 module.Een SLP (State Logic Processor) is ook compatibel met de IC693CPU331-module en kan worden gebruikt om multi-tasking controle te bieden.

De IC693CPU331 is een CPU-module met een enkele slot.De module wordt geleverd met een clock snelheid van 10 megahertz en heeft een microprocessor type 80188Bovendien beschikt het over een enkele poort voor communicatie en heeft het 512 discrete I/O-punten: (Input + Output).de module kan werken bij een temperatuur van 32 tot 140 graden CelsiusDaarnaast bevat de CPU-module één slot per systeem voor een basisplaat met vijf slots.Het maximale gebruikersprogramma geheugen toegewezen aan deze CPU module is 16K Bytes. Het duurt 0,4 milliseconden voor duizend Boolean Contacts te scannen met zijn scan rating functie.En het bevat ook een klok voor een batterij.. Het type geheugen dat door deze module wordt ondersteund is RAM, en het heeft 680 timers. Bovendien beschikt de module over ingebouwde poorten zoals SNP/SNP-X slavenprotocollen.het heeft een CMM-module nodig voor SNP/SNP-X master en CCM, of RTU slavenondersteuning voor een PCM-module voor RTU-masterondersteuning.Algemeen, de module bevat de meeste van de nuttige componenten en functies in deze productlijn in vergelijking met sommige van de eerdere versies van de CPU-basisplaten.
