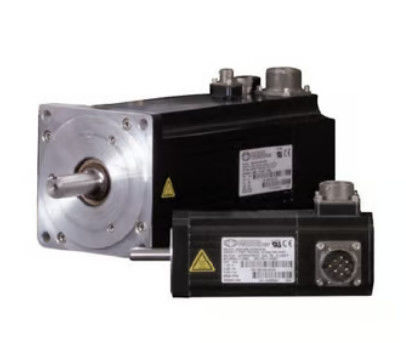

Emerson MGE-490-CONS-0000 Servomotor Industriële servomotor

Modellen en parameters van de Emerson-omvormerserie
1, EV800-serie (eenfasig/driefasig, 220V, voor OEM-klanten, ter vervanging van TD900)
Modelvermogen (KW)
EV800-2S0002G 0,25
EV800-2S0004G 0,4
EV800-2S0005G 0,55
EV800-2S0007G 0,75
EV800-2D0011G 1.1
EV800-2D0015G 1,5
EV800-2T0022G 2.2
2, EV800-serie (driefasige, 380V, voor OEM-klanten, ter vervanging van TD900)
Modelvermogen (KW)
EV800-4T0004G 0,4
EV800-4T0005G 0,55
EV800-4T0007G 0,75
EV800-4T0011G 1.1
EV800-4T0015G 1,5
EV800-4T0022G 2.2
EV800-4T0030G 3.0
EV800-4T0037G 3.7
De EV800 zelf heeft softwarefouten die niet kunnen worden opgelost, dus het is het beste om klanten niet aan te bevelen om EV800 te gebruiken

3, EV1000G-serie (enkelfase, 220V, bestemd voor constante koppelbelastingen)
Modelvermogen (KW)
EV1000-2S0004G 0,4
EV1000-2S0007G 0,75
EV1000-2S0015G 1.5
EV1000-2S0022G 2.2
4, EV1000G-serie (driefasig, 380V, bestemd voor constante koppelbelasting)
Modelvermogen (KW)
EV1000-4T0007G 0.75
EV1000-4T0015G 1.5
EV1000-4T0022G 2.2
EV1000-4T0037G 3.7
EV1000-4T0055G 5.5
EV1000-4T0037P 3.7
EV1000-4T0055P 5.5
Er bestaat geen onderscheid tussen de P- en G-reeksen, zij vertegenwoordigen slechts verschillende soorten belastingen, waarbij G het constante koppel aangeeft, dat in het algemeen wordt gebruikt voor zware algemene belastingen;P geeft de belasting van de ventilatorpomp aan, meestal gebruikt voor lichte belastingen zoals ventilatorpompen, met uitzondering van waterpompen die speciaal zijn ontworpen voor watervoorziening.

6, EV2000G-serie (driefasige, 380V, constant koppelfrequentiekonverter)
Modelvermogen (KW) constant koppel/kwadraat afnemend koppel
EV2000-4T0055G/0075P 5.5/7.5
EV2000-4T0075G/0110P 7.5/11
EV2000-4T0110G/0150P 11/15
EV2000-4T0150G/0185P 15/185
EV2000-4T0185G/0220P 18.5/22
EV2000-4T0220G/0300P 22/30
EV2000-4T0300G/0370P 30/37
EV2000-4T0370G/0450P 37/45
EV2000-4T0450G/0550P 45/55
EV2000-4T0550G 55
EV2000-4T0750G 75
EV2000-4T0900G 90
EV2000-4T1100G 110
EV2000-4T1320G 132
EV2000-4T1600G 160
EV2000-4T2000G 200
EV2000-4T2200G 220
EV2000-4T0750P 75
EV2000-4T0900P 90
EV2000-4T1100P 110
EV2000-4T1320P 132
EV2000-4T1600P 160
EV2000-4T2000P 200
EV2000-4T2200P 220
EV2000-4T2500P 250
Er bestaat geen onderscheid tussen de P- en G-reeksen, zij vertegenwoordigen slechts verschillende soorten belastingen, waarbij G het constante koppel aangeeft, dat in het algemeen wordt gebruikt voor zware algemene belastingen;P geeft de belasting van de ventilatorpomp aan, meestal gebruikt voor lichte belastingen zoals ventilatorpompen, met uitzondering van waterpompen die speciaal zijn ontworpen voor watervoorziening.

8, TD2100-serie (driefasig, 380V, bestemd voor watervoorziening, inclusief PLC)
Modelvermogen (KW)
TD2100-4T0055S 5.5
TD2100-4T0075S 7.5
TD2100-4T0110S 11
TD2100-4T0150S 15
TD2100-4T0185S 18.5
TD2100-4T0220S 22
TD2100-4T0300S 30
TD2100-4T0370S 37
TD2100-4T0450S 45
TD2100-4T0550S 55
TD2100-4T0750S 75

De productie van de EV3000-serie met een hoge capaciteit wordt in augustus 2014 stopgezet.
Het nieuwste product van EV2100, een speciale ventilatorfrequentiekonverter, is een vereenvoudigde versie van EV2000.
De EV5000-reeks hoogcapaciteitsfrequentiekonverter is een nieuw type dat kan worden uitgerust met kaarten, ter vervanging van de EV3000 5000 TD3300-reeks.

De SK-serie is een compacte frequentieomvormer, geproduceerd volgens dezelfde normen als de SP-serie.

De SP-serie is een servo unified drive die kan worden gebruikt voor zowel servo- als frequentiekonversie, waardoor het de meest high-end toepassing is
De UNI-serie is stopgezet en vervangen door de SP-serie.
SE serie, niet meer geproduceerd, vervangen door SK
Het bovenstaande is voor communicatie.

De volgende is DC

De M-serie is een DC-snelheidsregeling, niet meer in productie.

MP is een DC-snelheidsregelatoestel dat de M-serie vervangt.

DCD is een kleine gelijkstroomservo.
